Ref: IC0254

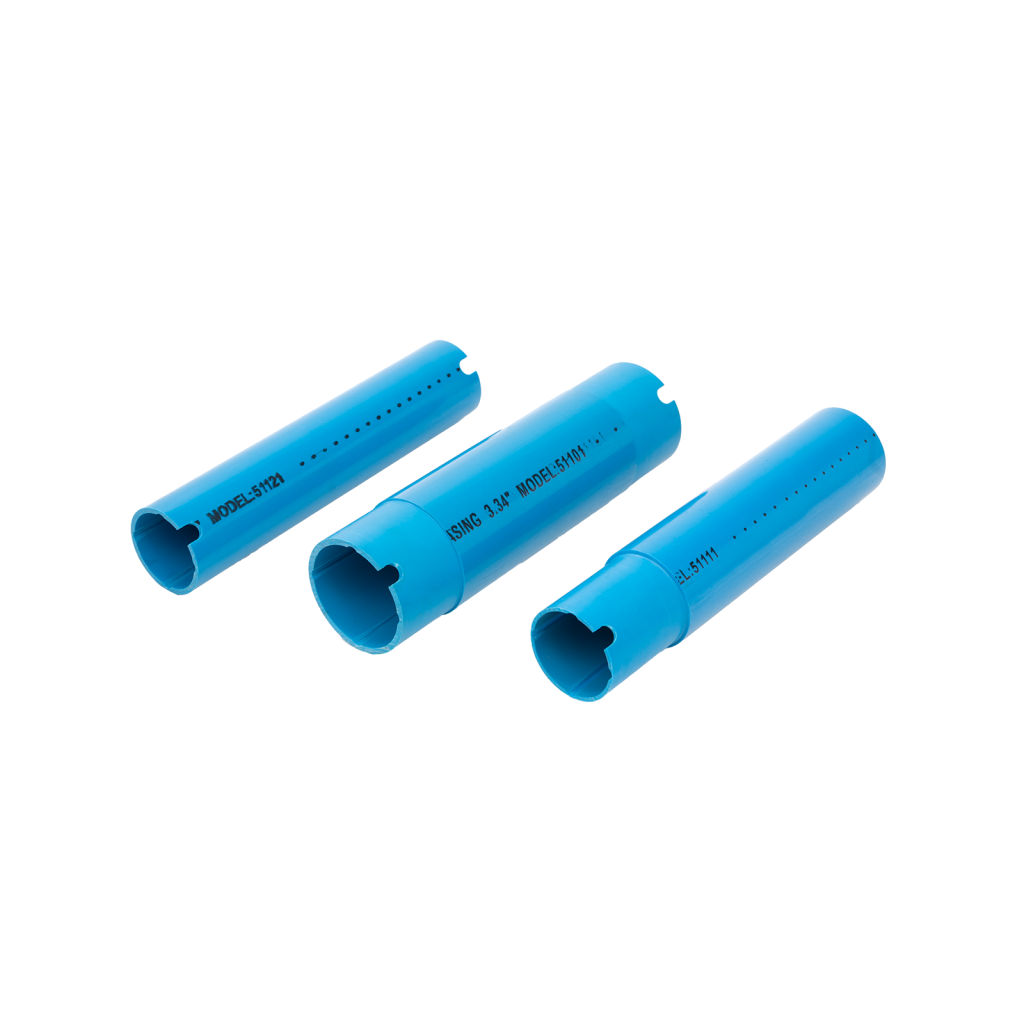

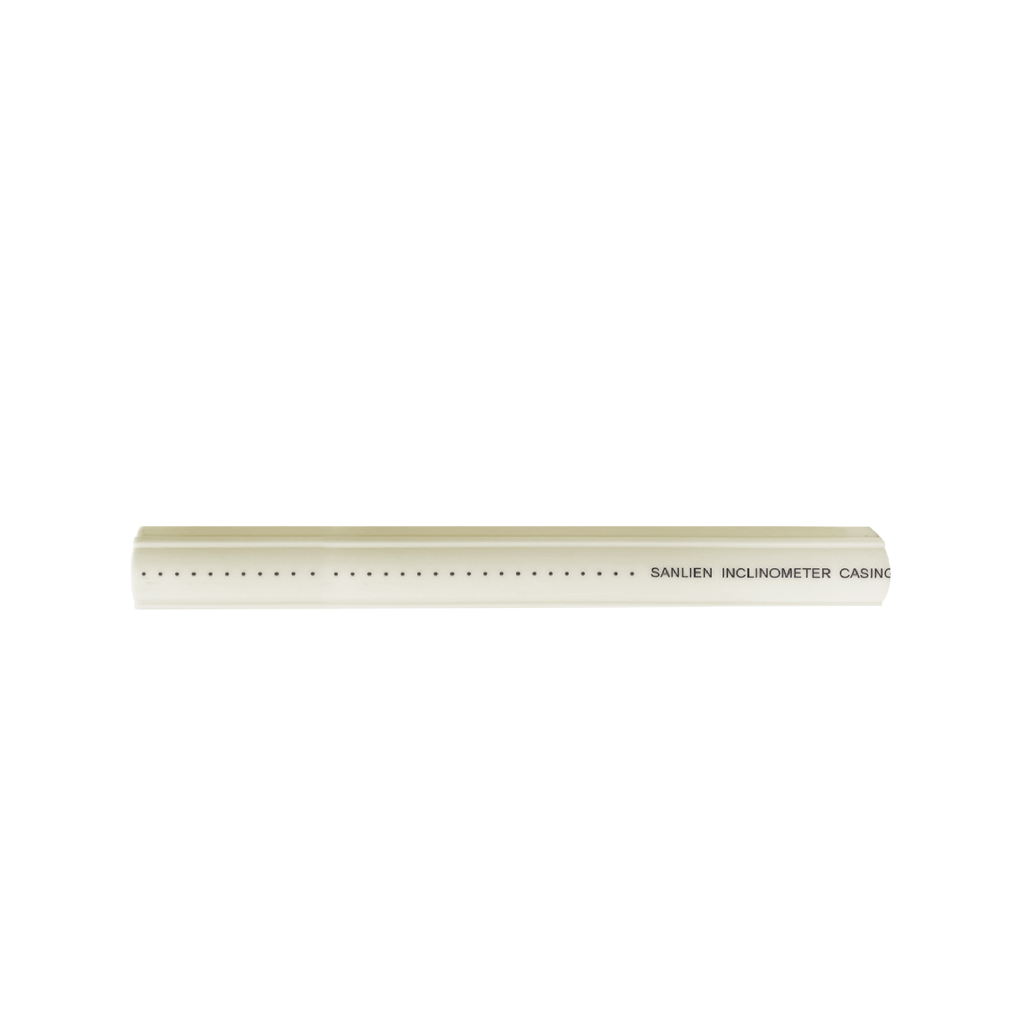

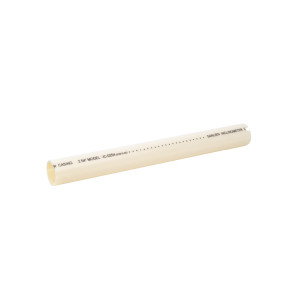

Tube inclinométrique Standard ABS pour inclinomètre In-place

Matériel : Plastique ABS (Acrylonitrile butadiene styrene)
Diamètre du tube : 64,5mm, 70mm, 85,0mm
Longueur du tube : 3000mm
Diamètre intérieur : 56,5m, 59mm, 73mm
Spirale : < 0,33° / 3cm
Indice de résistance : 6,45cm : 220 psi | 7cm : 220 psi | 8,50cm :155 psi
Température d'utilisation : -29 °C to 82 °C

Présentation

Le tube inclinométrique est un tuyau rainuré en ABS utilisé pour l’installation de chaînes d’inclinomètres dans les forages ou pour être fixé sur des structures. Il permet le guidage précis des sondes d’inclinaison et assure une stabilité géométrique élevée afin de garantir la fiabilité des mesures de déplacement en profondeur.

Ce tube présente un pas de spirale très faible (≤ 0,33°/3 m), garantissant un alignement optimal des rainures sur toute la longueur du forage. Il est disponible en plusieurs diamètres standards (64,5mm, 70mm, 85,0mm), compatibles avec la majorité des chaînes d’inclinomètres du marché.

Résistant et durable, le tube en ABS offre une résistance à l’écrasement jusqu’à 320 kgf et une pression de service de 155 à 220 psi selon le diamètre. Sa plage de température de fonctionnement de –29 °C à +82 °C permet son utilisation dans la plupart des environnements géotechniques et structurels.

Le système est complété par une gamme complète d’accessoires (raccords, embouts, bouchons, manchons, etc.), disponibles sur demande, assurant une installation rapide et fiable sur le terrain.

Spécifications

Diamètre du tube	64,5mm	70mm	85,0mm
Longueur du tube	3000m	3000mm	3000mm
Diamètre intérieur	56,5mm	59mm	73mm
Indice de résistance	220 psi	220psi	155psi
Température d'utilisation	-29 °C to 82 °C
Matériel	Plastique ABS (Acrylonitrile butadiene styrene)

Installation

Le tube inclinométrique est conçu pour servir de guidage précis aux chaînes d’inclinomètres (type IPI-MEMS ou sondes manuelles) lors de leur installation dans les forages verticaux, inclinés ou fixés sur des structures.

Les tubes sont emboîtés et scellés entre eux à l’aide de manchons et d’embouts pour constituer une colonne continue sur toute la profondeur du forage. Selon les besoins du projet, plusieurs diamètres standards sont disponibles (2.54", 2.75" et 3.34"), compatibles avec les principaux modèles d’inclinomètres du marché.

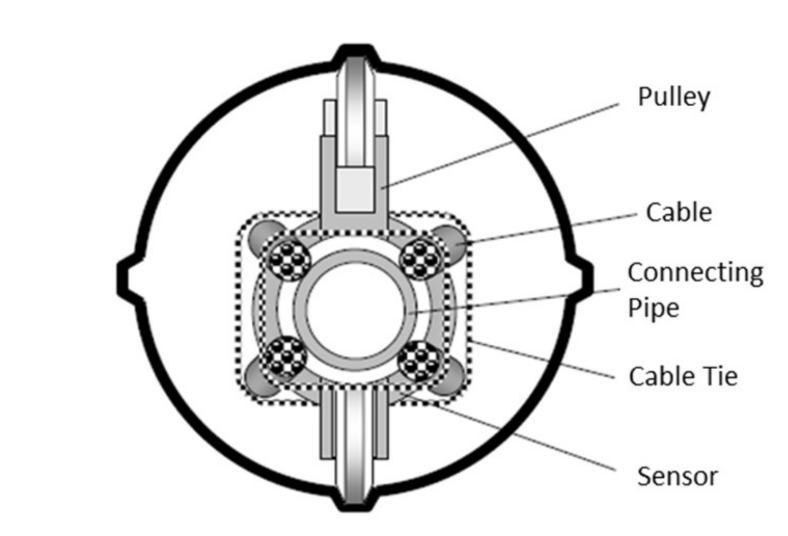

Une fois le tube installé, les capteurs sont insérés ou montés en série à l’intérieur pour assurer un suivi multi-niveaux des glissements de terrain, remblais, ouvrages de soutènement ou structures profondes.

Tous les accessoires nécessaires à l’installation (raccords, embouts, bouchons, adaptateurs, etc.) sont disponibles sur demande afin de garantir une mise en œuvre rapide, étanche et durable.
