Présentation

PMI-CloudView est une plateforme web de supervision conçue pour la visualisation, l’exploitation et le suivi à distance des données issues des systèmes de monitoring déployés par PM Instrumentation.

Elle centralise les mesures provenant de capteurs et d’enregistreurs installés sur des infrastructures, des ouvrages de génie civil, des équipements industriels ou des sites géotechniques. Les utilisateurs disposent ainsi d’une interface unique pour consulter l’état de leurs installations, analyser l’évolution des paramètres mesurés et gérer les alarmes associées.

La plateforme peut être utilisée avec les enregistreurs PMI-LOGGER-BF, PMI-LOGGER-HF, PMIOT-STAND, les capteurs connectés PMI-IoT, ainsi qu’avec des systèmes tiers intégrés dans une architecture de monitoring spécifique.

Architecture et remontée des données

Les données mesurées sur le terrain sont collectées par les capteurs et les systèmes d’acquisition, puis transmises automatiquement vers PMI-CloudView par l’intermédiaire de la connexion disponible sur le site.

Selon l’architecture retenue, la transmission peut être réalisée par un réseau filaire, une connexion Ethernet ou une communication cellulaire. La fréquence de remontée des données est configurable en fonction de l’application, de l’autonomie recherchée et de la dynamique des phénomènes surveillés.

La plateforme permet de centraliser les informations provenant de plusieurs sites, ouvrages ou équipements dans un même environnement de supervision.

Cette architecture permet :

• la collecte automatique des mesures
• la centralisation des données provenant de plusieurs capteurs
• le suivi à distance des installations
• la conservation d’un historique de mesure
• l’accès aux données depuis une interface web
• l’intégration des données dans les outils du client via API

Fonctions de PMI-CloudView

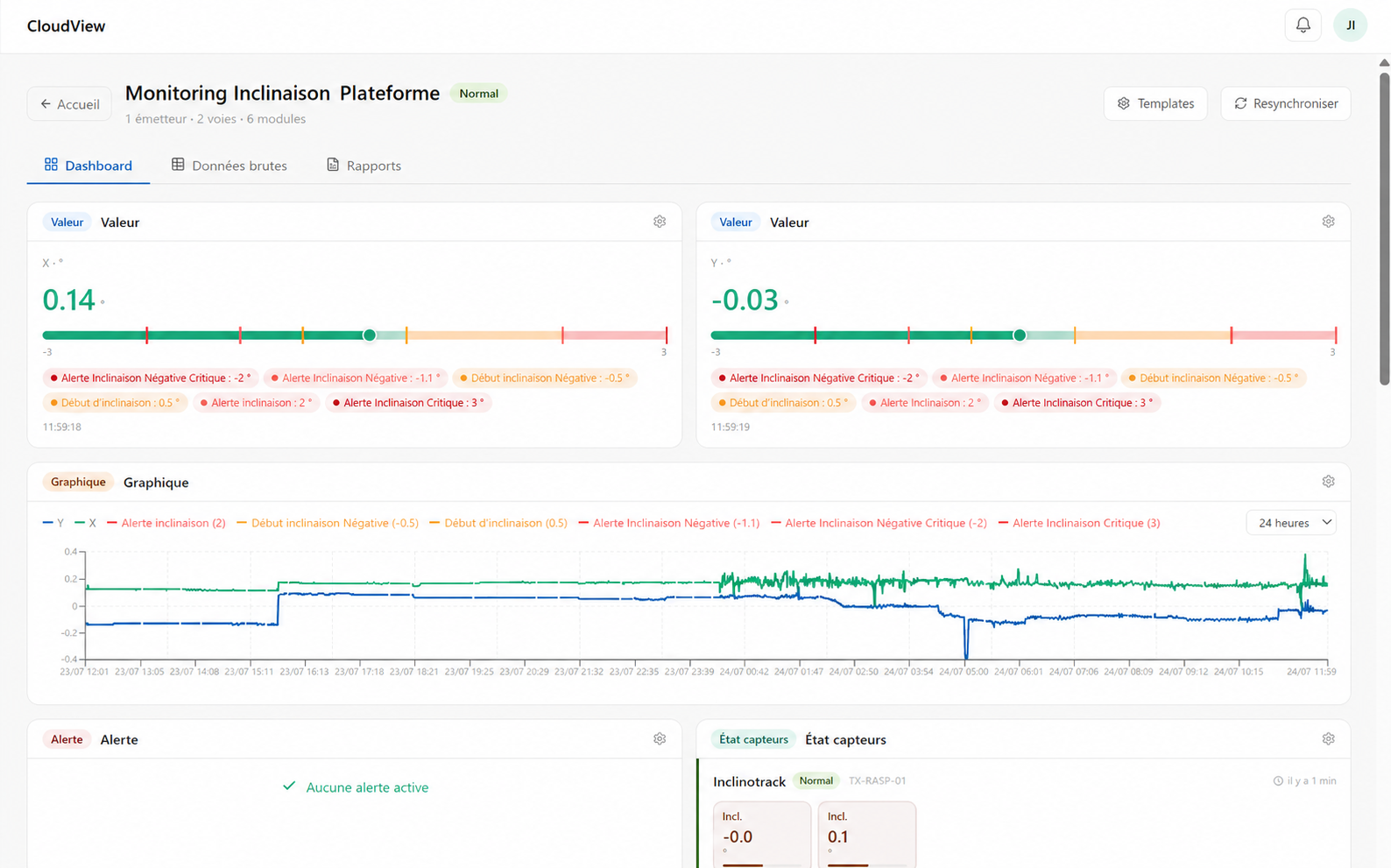

Visualisation en temps réel

PMI-CloudView permet d’afficher les dernières mesures transmises par les systèmes d’acquisition sous différentes formes :

• valeurs numériques instantanées
• courbes temporelles
• indicateurs de tendance
• jauges et indicateurs d’état
• tableaux de mesures
• cartes de localisation
• photographies et informations descriptives du site

La présentation est adaptée au type de projet et aux paramètres surveillés : inclinaison, déplacement, déformation, vibration, pression, température, niveau d’eau ou toute autre grandeur mesurée par l’instrumentation.

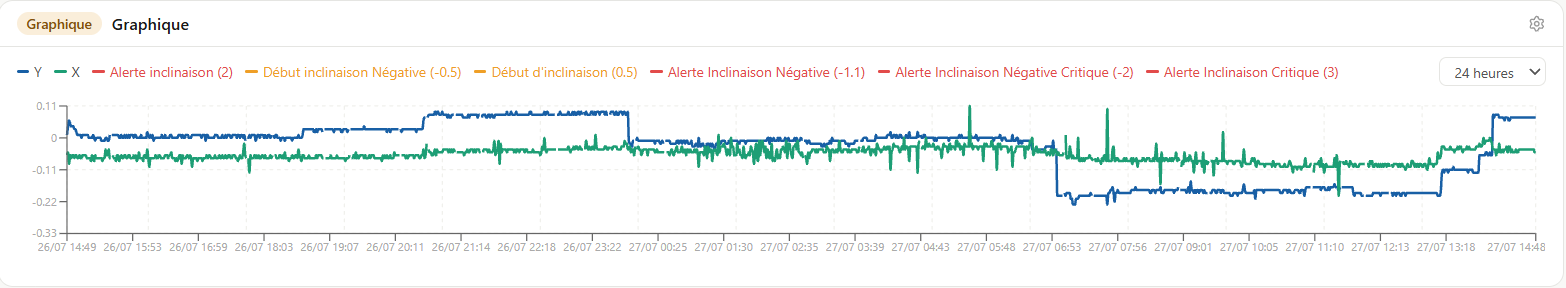

Consultation de l’historique

Les utilisateurs peuvent consulter l’évolution des données sur une période sélectionnée afin d’identifier les tendances, les dérives ou les événements particuliers.

Les outils de navigation permettent notamment :

• de sélectionner une période d’analyse
• de zoomer sur un événement
• de comparer plusieurs voies de mesure
• d’afficher simultanément plusieurs capteurs
• de consulter les valeurs associées à chaque horodatage
• d’analyser l’évolution d’un paramètre avant, pendant et après un événement

La durée de conservation des données dépend de l’architecture d’hébergement et des besoins définis pour le projet.

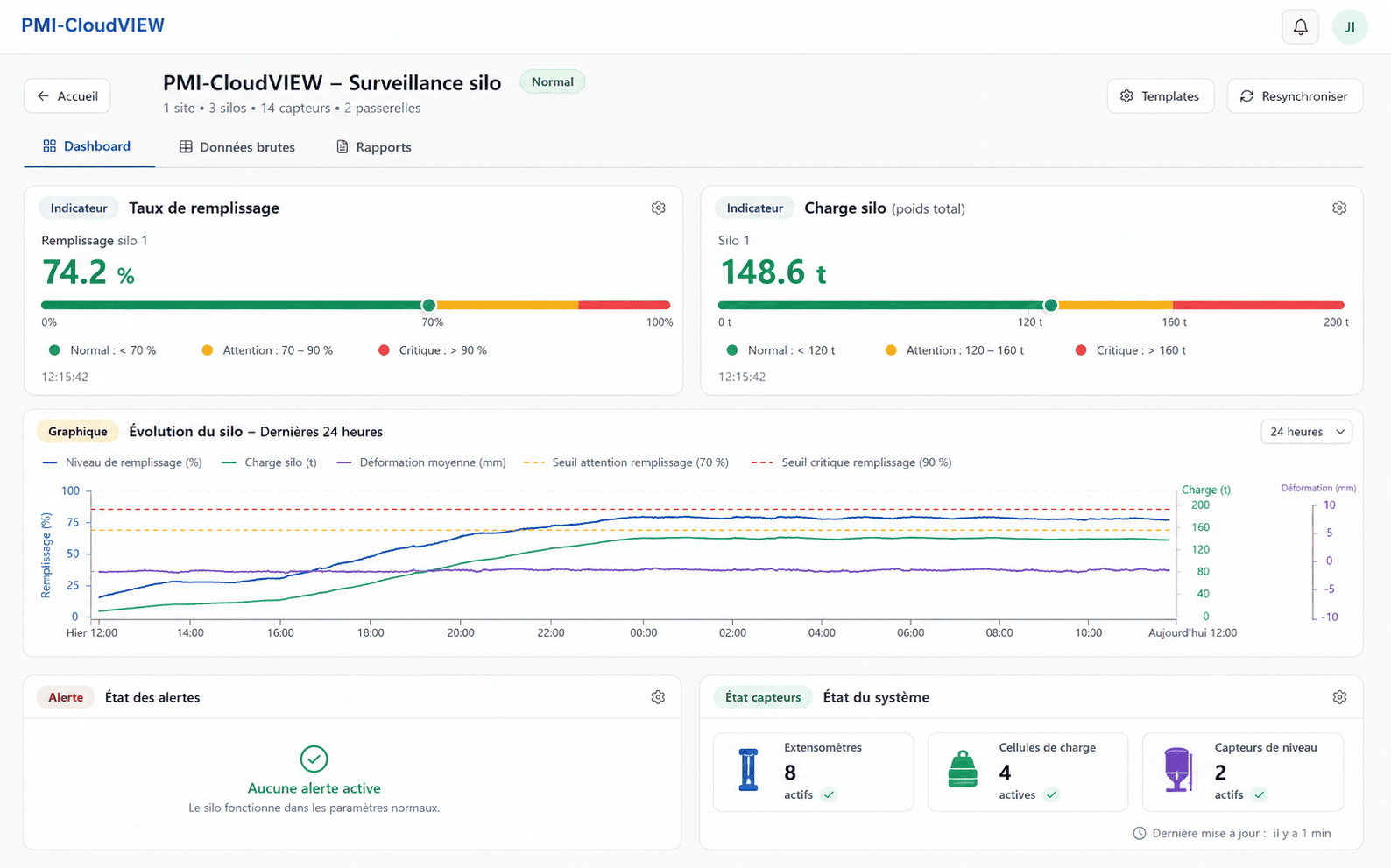

Tableaux de bord personnalisés

Chaque tableau de bord peut être configuré en fonction de l’application, du nombre de capteurs et des informations attendues par le client.

La plateforme peut regrouper sur une même page :

• la description de l’ouvrage ou de l’équipement
• les informations principales du site
• la localisation géographique
• les valeurs mesurées
• les courbes d’évolution
• l’état des capteurs et des enregistreurs
• le niveau de batterie des systèmes autonomes
• la fréquence de transmission
• les alarmes actives et l’historique des événements

Cette personnalisation permet de présenter uniquement les informations utiles à l’exploitation du système.

Comparaison et corrélation des mesures

Les données provenant de plusieurs capteurs peuvent être affichées et comparées sur une même période.

Cette fonction permet notamment :

• de comparer plusieurs zones d’un ouvrage
• d’identifier un déplacement différentiel
• de corréler une mesure avec la température
• de comparer le comportement de plusieurs axes
• d’analyser les variations avant et après des travaux
• de mettre en évidence une évolution commune ou localisée

Selon les besoins du projet, des indicateurs calculés peuvent être intégrés afin de faciliter l’interprétation des données et la détection d’un comportement anormal.

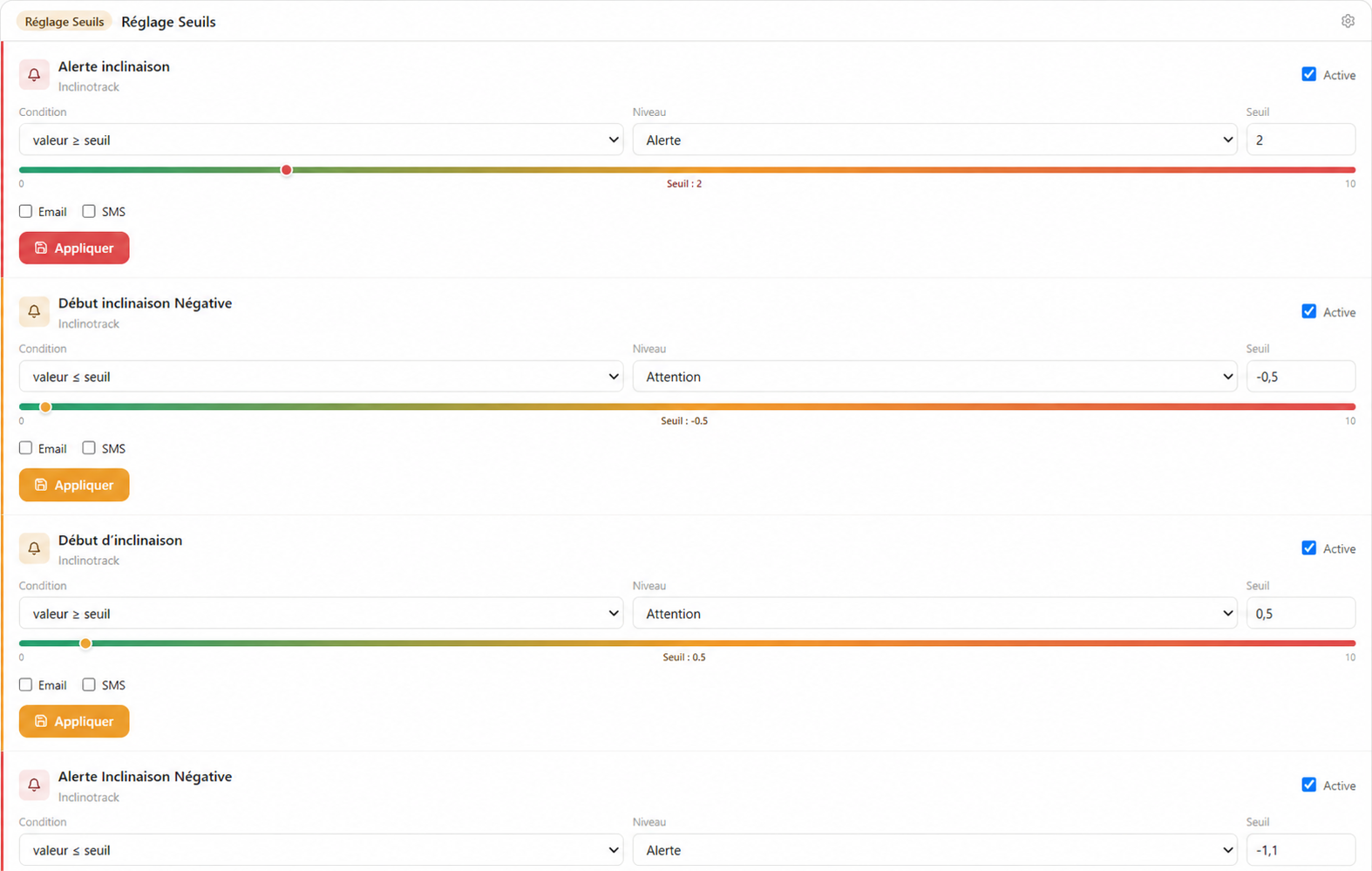

Gestion des alarmes

Des seuils de surveillance peuvent être définis pour chaque capteur ou paramètre mesuré.

Lorsqu’une valeur atteint ou dépasse un seuil configuré, PMI-CloudView génère un événement visible dans l’interface. Selon la configuration retenue, une notification peut également être transmise aux personnes désignées.

La gestion des alarmes peut inclure :

• plusieurs niveaux de seuils
• des seuils distincts pour chaque capteur ou axe de mesure
• l’horodatage des dépassements
• l’identification du capteur concerné
• l’historique des alarmes
• l’acquittement et la réinitialisation des événements
• l’envoi de notifications par e-mail
• l’envoi de notifications par SMS selon configuration

Cette fonctionnalité permet aux exploitants d’être informés rapidement lorsqu’un comportement inhabituel est détecté.

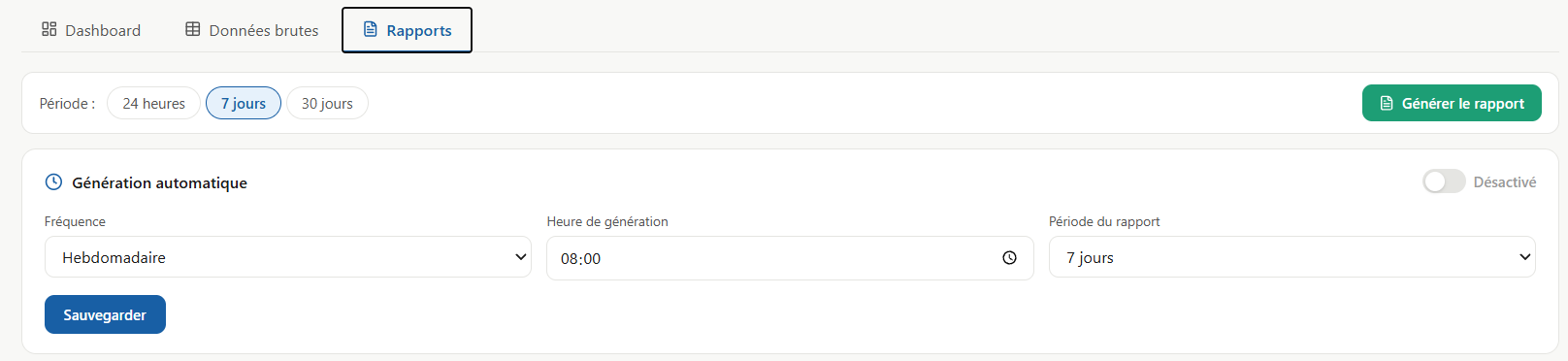

Export et exploitation des données

Les données enregistrées peuvent être exportées pour réaliser des analyses complémentaires, produire des rapports ou être intégrées dans les outils métier du client.

Selon la configuration du projet, les données peuvent être récupérées par :

• export de fichiers CSV
• téléchargement depuis l’interface web
• transfert automatique vers un serveur distant
• mise à disposition par API
• connexion avec une base de données ou une plateforme tierce

Les données brutes restent ainsi disponibles pour des traitements avancés réalisés par le client, un bureau d’études ou un spécialiste du monitoring.

Gestion des sites et des utilisateurs

PMI-CloudView permet de superviser plusieurs installations depuis une même interface.

Les projets peuvent être organisés par :

• client
• site
• ouvrage
• zone instrumentée
• type d’application
• famille de capteurs

Des accès distincts peuvent être créés pour les utilisateurs selon leurs missions et leur niveau d’autorisation. Cette organisation facilite le partage des informations entre les exploitants, les bureaux d’études, les responsables de chantier et les gestionnaires d’infrastructures.

Hébergement des données

L’architecture d’hébergement est définie en fonction des exigences du projet.

Plusieurs configurations peuvent être proposées :

• hébergement sur une infrastructure administrée par PM Instrumentation
• hébergement sur un serveur dédié au projet
• installation sur l’infrastructure informatique du client
• transfert des données vers une plateforme tierce
• mise à disposition des données via API

Cette flexibilité permet d’adapter la solution aux contraintes informatiques, aux politiques internes et aux exigences de maîtrise des données de chaque client.

Systèmes compatibles

PMI-CloudView peut être intégré avec différents systèmes d’acquisition et solutions de monitoring :

• PMI-LOGGER-BF pour le suivi de phénomènes lents
• PMI-LOGGER-HF pour l’acquisition de signaux dynamiques
• capteurs connectés PMI-IoT
• enregistreurs autonomes géotechniques
• capteurs analogiques raccordés à une centrale d’acquisition
• capteurs numériques utilisant des protocoles industriels
• systèmes tiers disposant d’une interface de communication compatible

La configuration de la plateforme est adaptée aux capteurs, aux fréquences de mesure et aux exigences de chaque application.

Applications

• surveillance de bâtiments et d’ouvrages
• monitoring de ponts et passerelles
• surveillance de tunnels et d’ouvrages souterrains
• suivi de talus et glissements de terrain
• suivi de nappe phréatique et de pression interstitielle
• surveillance de voies ferrées
• monitoring de digues et barrages
• suivi de silos et réservoirs
• surveillance de plateformes offshore
• monitoring vibratoire de structures
• maintenance conditionnelle de machines industrielles
• suivi de chantiers et d’infrastructures sensibles

Avantages

• accès centralisé à l’ensemble des données de monitoring
• consultation à distance depuis un navigateur web
• visualisation claire des mesures et de leur évolution
• tableaux de bord adaptés à chaque projet
• détection rapide des dépassements de seuils
• historique complet des mesures et des alarmes
• réduction des déplacements nécessaires sur site
• intégration possible dans les outils informatiques du client
• architecture évolutive permettant l’ajout de nouveaux capteurs
• accompagnement par PM Instrumentation pour la configuration et le déploiement

Accès et mise en service

La plateforme est accessible depuis un navigateur web et ne nécessite pas l’installation d’un logiciel spécifique sur le poste de l’utilisateur.

La mise en service comprend, selon le périmètre du projet :

• la création du site et de ses utilisateurs
• l’intégration des capteurs et des voies de mesure
• la création des tableaux de bord
• la configuration des unités et des échelles
• la définition des seuils d’alarme
• la configuration des notifications
• la mise en place des exports ou de l’API
• la validation de la remontée des données

PM Instrumentation accompagne le client pendant les phases de paramétrage, de recette et de prise en main de la plateforme.

Caractéristiques principales

• Type : plateforme web de supervision et de monitoring
• Accès : navigateur web
• Affichage : valeurs numériques, courbes, tableaux, cartes et indicateurs
• Gestion : multi-sites, multi-capteurs et multi-utilisateurs
• Données : temps réel et historique
• Alarmes : seuils configurables et historique des événements
• Notifications : e-mail et SMS selon configuration
• Export : CSV et transfert de données selon configuration
• Intégration : API disponible
• Hébergement : serveur PMI, serveur dédié ou infrastructure client
• Compatibilité : enregistreurs PMI, capteurs PMI-IoT et systèmes tiers
• Configuration : adaptée aux besoins de chaque projet
