Ref: PMIOT-FISSUR

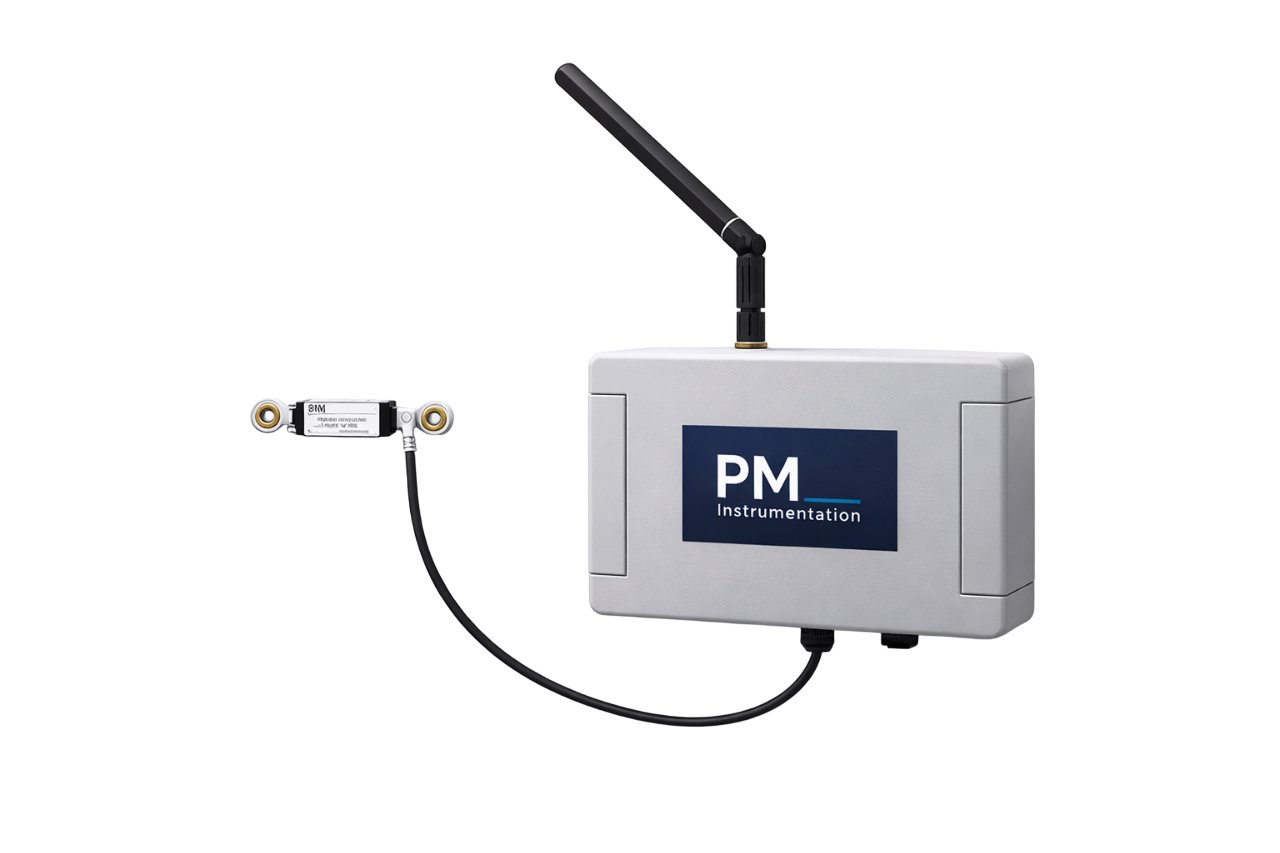

Fissuromètre connecté IoT autonome - Surveillance fissures à distance

Surveillance connectée des fissures, joints et déplacements
Technologies POT, LVDT ou inductive
Courses configurables jusqu’à 1 000 mm
Configuration 1, 4 ou 6 points de mesure
Transmission LoRaWAN, 4G/LTE, NB-IoT ou Wi-Fi
Fréquence de mesure et d’envoi configurable
Fonctionnement autonome sur batterie ou alimentation solaire
Stockage local de secours disponible
Supervision et alertes dans PMI-CloudVIEW

2 à 8 semaines

Présentation

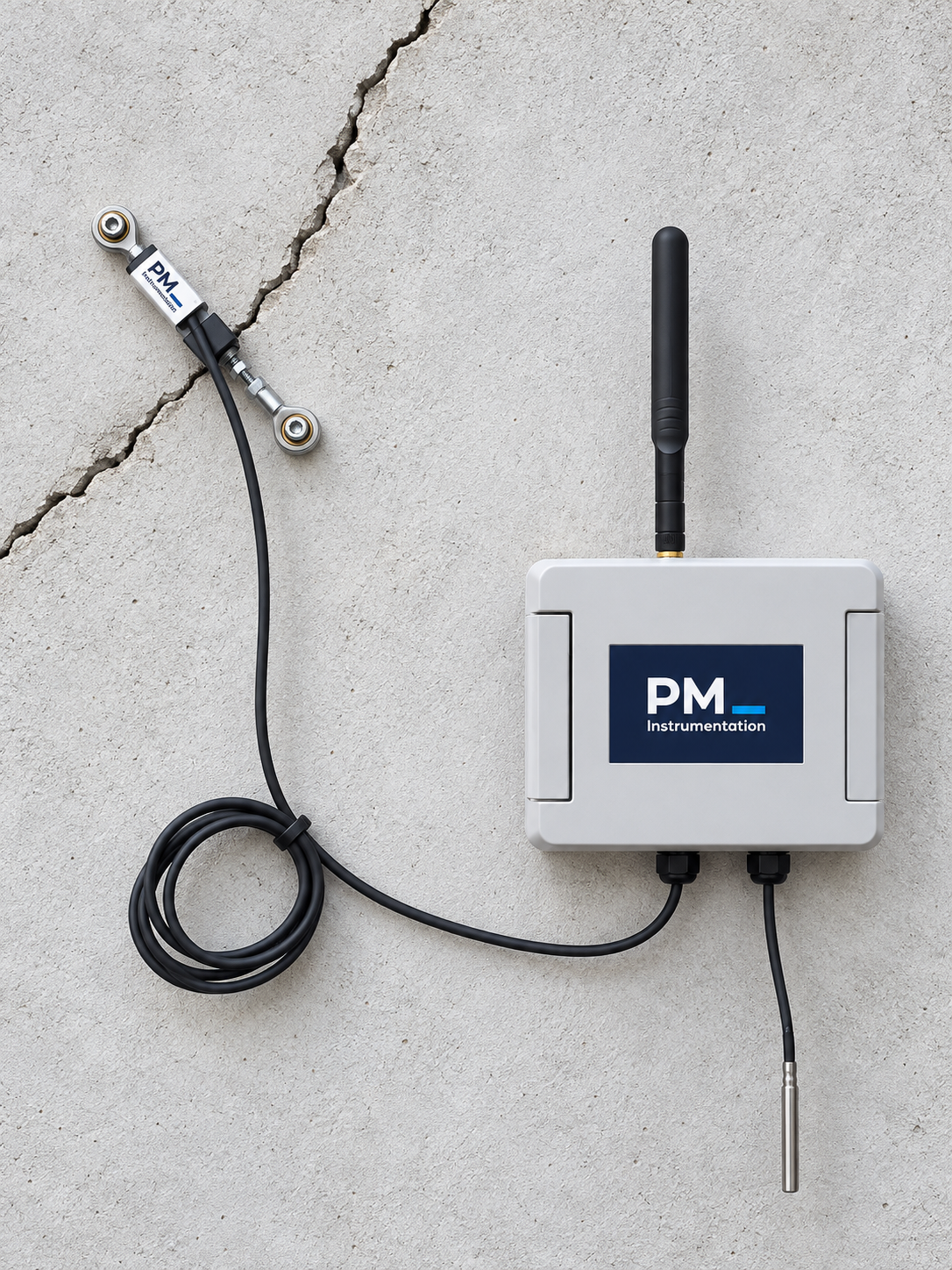

Le PMIOT-FISSUR est une solution connectée et configurable pour la surveillance à distance des fissures, joints et déplacements sur les bâtiments, ouvrages de génie civil et installations industrielles.

Un capteur de déplacement mesure automatiquement l’ouverture ou la fermeture de la zone surveillée. Les données sont enregistrées puis transmises vers PMI-CloudVIEW ou vers le serveur du client pour consulter les historiques, suivre l’évolution des déplacements et configurer des seuils d’alerte.

La solution peut être adaptée à la course de mesure, au nombre de points à instrumenter, au réseau disponible et aux contraintes du site.

Transmission des données :

Le module L'enregistreur connecté - PMIOT-STAND assure la transmission automatique des mesures vers un serveur distant via les réseaux NB-IoT ou 4G, intégrés en double connectivité pour garantir la continuité de communication, même dans les zones à couverture variable. Les données sont envoyées selon le protocole MQTT, assurant une transmission fiable, sécurisée et économe en énergie, compatible avec la plateforme Cloud de PM Instrumentation ou tierce.

Chaque enregistrement est également sauvegardé localement sur carte microSD (32 Go) afin d’assurer une redondance complète en cas de perte temporaire du réseau. Cette double architecture : stockage local + communication cellulaire, permet un suivi en temps réel et une intégration simple dans tout système de monitoring structurel ou géotechnique connecté.

Configurez votre PMIOT-FISSUR

1. Choisissez votre mesure

Technologie	Utilisation	Course disponible
POT – Potentiométrique	Solution économique pour les applications courantes	Jusqu’à 1 000 mm
LVDT	Mesures précises, notamment pour les faibles déplacements	Jusqu’à 500 mm
INDUC – Inductif	Environnements sévères et applications industrielles	Jusqu’à 800 mm

La course et le modèle de capteur sont définis selon le déplacement attendu, l’environnement et la précision recherchée.

2. Choisissez votre acquisition

Paramètre	Configurations
Points de mesure	1, 4 ou 6 capteurs
Communication	LoRaWAN, 4G/LTE, NB-IoT ou Wi-Fi
Cadence d’envoi	De 1 à 144 transmissions par jour
Alimentation	Batterie, longue autonomie ou solaire
Stockage local	MicroSD en option
Supervision	PMI-CloudVIEW ou serveur client

Faites votre configuration avec la fiche technique : ici

3. Exemple de configuration

PMIOT-FISSUR-POT-0100-1CH-LTE

Correspond à :

capteur potentiométrique
course totale 100 mm
1 point de mesure
transmission 4G/LTE

Les configurations peuvent être adaptées à chaque projet, y compris avec plusieurs capteurs et différentes technologies.

Applications - Monitoring structurel et géotechnique connecté

Surveillance d'ouvrages d'art et de ponts : Suivi continu de l'évolution des fissures sur tabliers de pont, piles et culées. Détection précoce des mouvements différentiels pour anticiper les opérations de maintenance.
Diagnostic de bâtiments et monuments historiques : Instrumentation non intrusive pour le suivi des fissures dans les façades, murs porteurs et structures en maçonnerie ancienne. Idéal pour les experts en bâtiment et les architectes des Bâtiments de France.
Chantiers de construction et travaux à proximité : Surveillance en temps réel des structures riveraines lors de terrassements, démolitions ou travaux souterrains. Déclenchement d'alarmes sur seuil configurable.
Infrastructures industrielles et énergétiques : Monitoring de silos, réservoirs, infrastructures ferroviaires, plateformes offshore et structures de production d'énergie en zone isolée.

FAQ

Quelle est l'autonomie du fissuromètre PMIOT-FISSUR ? L'autonomie est de 24 mois avec la batterie interne rechargeable, selon la fréquence de mesure configurée. Une option panneau solaire permet une autonomie illimitée sur les sites exposés.
Faut-il une infrastructure réseau sur site ? Non. Le système communique directement via les réseaux cellulaires NB-IoT et 4G. Aucun routeur, passerelle LoRa ou infrastructure locale n'est nécessaire.
Quelle est la plage de mesure maximale ? Le capteur de déplacement potentiométrique couvre une plage de 0-10 mm à 0-1000 mm selon la configuration choisie, ce qui le rend adapté aussi bien aux micro-fissures qu'aux déplacements structurels importants.
Le système est-il compatible avec une plateforme Cloud tierce ? Oui. Les données sont transmises en protocole MQTT standard, compatible avec la plateforme PM Instrumentation ou tout système de supervision tiers (SCADA, BMS, plateformes de monitoring géotechnique).

Grandeur physique: Déplacement & Fissure
Application: Génie civil, Bâtiment, Pont, Process
