Ref: KD68 - ±5Nà ±1kN

Capteur de force à double flexion | ±5Nà ±1kN - faible hauteur

  • Capteur de force à double poutre de flexion
  • Etendues de mesure : ±5N, ±10N, ±20N, ±50N, ±100N, ±200N, ±300N, ±500N, ±1000N
  • Très faible hauteur (14 mm)
  • Précision : 0.1 % de la pleine échelle
  • Protection à la surcharge : 400%
  • Force latérale maximale : 200%
  • dimensions: 68 mm x 16 mm x 14 mm;
  • Introduction de l'effort : 1 x taraudage M6x0,8;
  • Sortie : 1 mV / V
  • Alimentation : 10 Vcc max
  • Sortie câble 1 m STC-31V-4;
  • Aluminium ou acier inoxydable IP65 durci
  • Temperature de fonctionneement : -10 à 85°C
  • Poids: 16 à 46gr

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

Le capteur de force à jauges de contraintes KD68 est conçu pour la mesure d'efforts par flexion jusqu'à +/- 1kN. Le KD68 est fixé au bâti à l'aide de 2 trous traversants ø6. La transmission de l'effort est réalisée via un taraudage M6x1. La mesure de force est déterminée par la flexion du capteur sous sous la charge.

Grâce à sa conception en double poutre, le capteur de force KD68 offre une tolérance aux efforts excentriques et latéraux (limite d'effort latéral: 200% de l'effort nominal). Autre avantage : Sur le KD68, les surfaces de montage sont décalées de 1,5mm, ce qui laisse suffisamment de débattement pour la mesure même sans entretoise.

Les étendues de mesure disponibles sont: ±5N, ±10N, ±20N, ±50N, ±100N, ±200N, ±500N, ±1000N. La précision est de 0,1% pour une sensibilité nominale de 1 mV / V. Le capteur de force KD68 peut être utilisé jusqu'à un signal de sortie de 4 mV / V ou jusqu'à quatre fois la force nominale spécifiée. La connectique consiste en un câble de sortie, 1m, 4 ou 6 fils.

Spécifications

Etendue de mesure ±5N, ±10N, ±20N, ±50N, ±100N, ±200N, ±300N, ±500N, ±1000N
Précision 0,1 %
Non-linéarité 0,1 %
Dimensions 68 mm x 16 mm x 14 mm
Signal de sortie 0,5mV/V
Limite de force radiale 400%
Limite de force latérale 200%

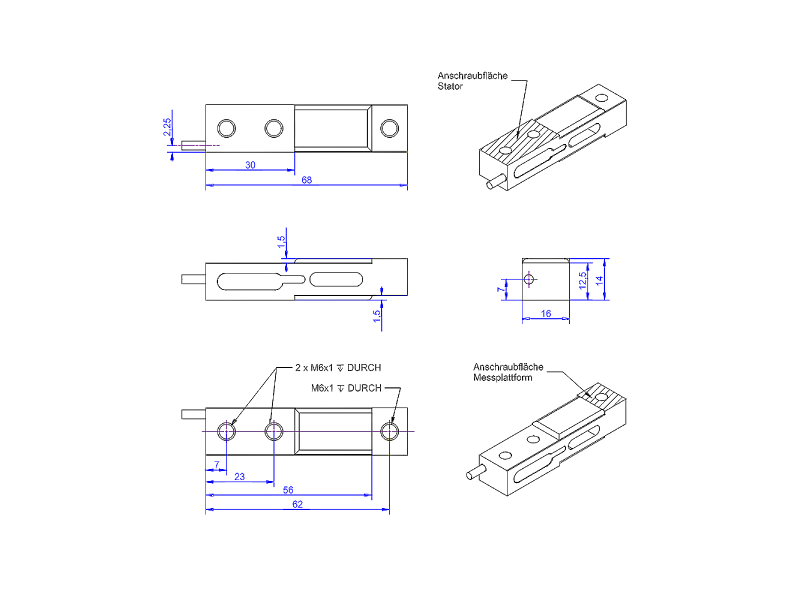

Construction, Dimensions

Le KD68 est disponible en aluminium ou acier. Le poids est compris entre 15 et 37 grammes. La température de fonctionnement nominale, de -10 à 85°C, peut être étendue à -20 à 150°C en option.

Conditionnement et acquisition

Le capteur de force KD68 est alimenté entre 1 et 10 Vcc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : Amplifie le signal de mesure et délivre une tension ou un courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisition : Transmission des signaux de mesure vers un PC ou un automate. Logiciel d'acquisition PC inclus.

Applications

  • Balance industrielle
  • Bancs de test
  • Mesure d'efforts
  • Médical
Type de capteur
Capteur poutre
Etendue de mesure Fz
±5N , ±10N , ±20N , ±50N , ±100N , ±200N , ±500N , ±1000N
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.03 %
Hystérésis
0.3 % FS
Non-répétabilité
0.01 % FS
Compensation en température
-10 à 70 °C
Température de fonctionnement
-10 à 85 °C
Sensibilité au Zéro
0.008 %PE/°C
Sortie analogique
non-amplifié
Signal de sortie
1 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Connectique
1 m STC-31V-4
Direction de mesure
Flexion
Déflection Fz
0.1 mm
Surcharge
400 %PE
Construction
Aluminium ou Inox
Classe de Protection
IP65
Plage d'effort à mesurer
⩽ 250 N, 250 N - 5 kN
Application
Haute Précision, low cost

  • étendue de mesure
  • Longueur de câble
  • TEDS
  • Plage de température spéciale
  • Ajouter un connecteur au câble
  • Instrumentation
