Capteur de force 6 composantes - ±400kN / ±40 kNm

Capteur force + couple 6 composantes très haute capacité

Le capteur de force 6 composantes K6D300 à jauges de contrainte mesure en simultané les forces Fx, Fy, Fz et couples Mx, My, Mz sur trois axes perpendiculaires. Les efforts sont mesurés directement à la surface de contact, permettant une rigidité maximale et un encombrement réduit.

La mesure axe est réalisée au moyen de 12 pont de jauges complets, permettant de porter la précision à 0,5% de la pleine échelle, et les effets intervoies à moins de 1% de la pleine échelle.

Le capteur K6D300 est disponibles sur une étendue de mesure unique

Chaque capteur est livré avec un certificat de calibration usine, ainsi qu'une matrice de couplage intervoies 6x12. Une calibration sur des étendues de mesure spécifiques est proposée en option.

Conditionnement, Acquisition, Utilisation de la matrice de découplage

Le capteur de force / couple K6D300 génère 12 signaux de sortie accessibles via 2 connecteurs robustes de type UP13 pour 6 voies chaque. L'acquisition de données est réalisée via l'utilisation de deux systèmes d'acquisition GSV-8DS synchronisés.

L'exploitation se fait via la prise en charge d'une matrice 6 x 12 fournie avec le capteur et utilisée dans le logiciel d'acquisition GSVmulti (fourni avec le capteur). Cette matrice combine les sensibilités par axe et les facteurs de compensation des effets intervoies pour ainsi obtenir une précision maximale.

L'origine du référentiel dans lequel les efforts mesurés sont projetés est le centre de la surface de contact (voir documentation).

Installation

Le capteur de force 6 composantes K6D300 s'installe sur des le bancs de tests via ses deux brides taraudées. L'introduction des efforts et la fixation au banc sont réalisée par 12 taraudages M30 x 1.75 de 15mm de profondeurs + 2 pions de contrage Ø16 mm F7 (Couples de serrages: voir ici).
L'application de la force est effectuée sur les portions de surface surélevées de 1 mm. La partie intérieure de la surface est utilisée pour le centrage.

Le capteur est alimenté en 5 VDC. La plage de température de fonctionnement est -10 à 85°C. Le signal de sortie est non amplifié. Le capteur est livré au choix avec un connecteur ou un câble 5m.

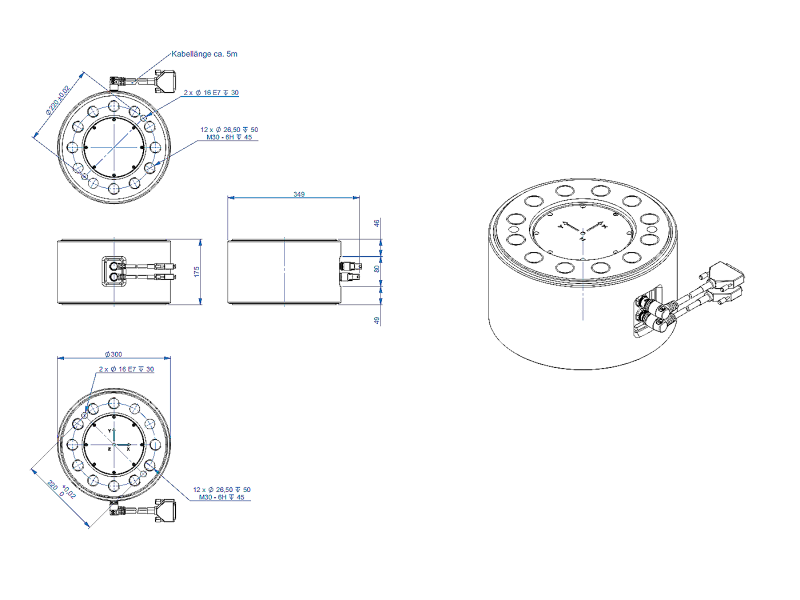

Dimensions: diamètre 300 x hauteur 175 mm.

Applications

Le capteur de force 6 composantes K6D300 est idéal pour les essais structurels et de performance tels que :

• test de structure en aéronautique
• bancs de poussée moteurs en aéronautique ou spatial
• Essais boggies en ferroviaire

Options et accessoires

• Calibration: Standard HL/2, HL/4, HL/6 ou HL/10
• Calibration spécifique sur plage réduite
• Interfaces de montage
• Câble et connectique pour GSV
• Module de conditionnement et d'acquisition GSV-8DS, GSV-8AS, GSV-6BT M8 ou GSV-61T6
• Compensation en température étendue
