Amplificateur de mesure 3 voies pour jauges de contrainte

Présentation

Le GSV-5A3 est un amplificateur de mesure 3 voies conçu pour conditionner les signaux de capteurs à jauges de contrainte, tels que les capteurs de force, de couple, d'accélération ou les extensomètres. Chaque voie est configurable indépendamment, permettant la connexion de capteurs 1D, 2D ou 3D, y compris les capteurs de force-couple Fz Mz. Les signaux amplifiés sont disponibles en sortie analogique ±10 V, adaptés pour une acquisition sur automates, systèmes d'acquisition ou indicateurs industriels.

Spécifications principales

L'amplificateur accepte des capteurs à pont complet de 120 Ω à 5000 Ω, connectés en technologie 4 fils. La sensibilité est réglable sur 4 niveaux prédéfinis de 0,5, 1,0, 2,0 ou 4,0 mV/V via des touches en façade. La fonction tare (zero setting) permet de mémoriser l'état de référence dans une EEPROM, conservée même après une coupure d'alimentation. Un autotest (shunt calibration) est également disponible pour vérifier l'intégrité du système.

Installation et Utilisation

L'alimentation (10 V DC à 28 V DC) peut être connectée via un connecteur M8 4 broches ou le connecteur SubD15 arrière. Les capteurs se raccordent via trois connecteurs circulaires M12, tandis que les sorties analogiques et les entrées numériques (tarage et autotest) sont accessibles sur le connecteur SubD15. L'état des canaux est indiqué par 14 LEDs, et un verrouillage des réglages est possible pour éviter les modifications accidentelles.

Le GSV-5A3 est livré avec une alimentation 18 V et les câbles adaptés aux connecteurs SubD. Son boîtier en aluminium (124 x 72 x 32 mm) le rend compact et adapté aux environnements industriels exigeants.

Applications

Cet amplificateur est particulièrement adapté aux:

• Bancs d'essais pour capteurs de force, couple ou accélération
• Instrumentation de machines industrielles (surveillance de contraintes)
• Systèmes de mesure multiaxes (force-couple 2D/3D)
• Automatisation et contrôle de process avec jauges de contrainte
• Surveillance de structures ou équipements critiques

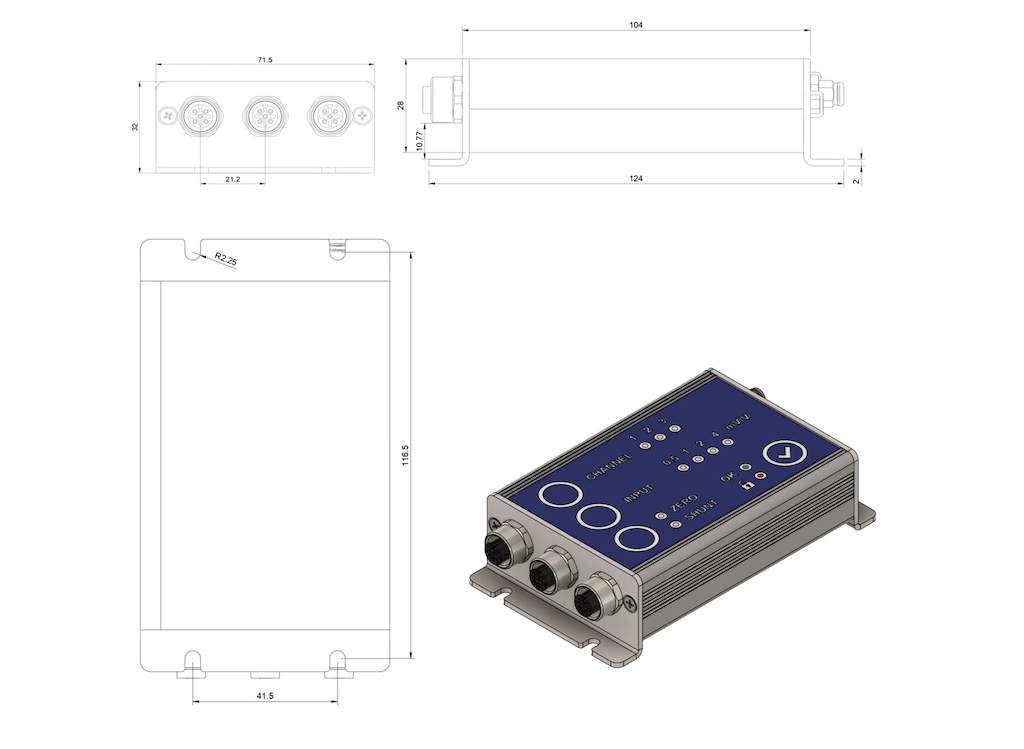

Dimensions

• Connecteurs : 3 x M12 (capteurs), SubD15 (sorties/alimentation), M8 4 broches (alimentation alternative)

• Alimentation 18 V incluse
• Câbles adaptés aux connecteurs SubD fournis

• Aucun accessoire standard recommandé.
