Ref: AT101

Capteur de force + torsion (Fz + Mz) | 0,5kn/5Nm à 2kN/50Nm

Mesure simultanée de la poussée et de la torsion
Etendue de mesure Fz : ±500N à ± 20 kN
Etendue de mesure Mz: 5Nm à 50 Nm
Non-linéarité : ±0.3% - * Répétabilité: ± 0.2%
Installation : 2 brides taraudages M8
Connectique : sortie connecteur
Faible déflection
Sensibilité à la température < 0.02% / °C
Protection à la surcharge: 150%
Signal de sortie: 1 mV/V
température de fonctionnement : -15 à 55°C

Présentation

Capteur effort Fz+Mz

Le capteur à jauges de contraintes AT101 mesure simultanément la force axiale (Fz) et la torsion (Mz). Grâce à une conception peu sensible aux charges transverses, ce capteur d'effort est particulièrement adapté aux applications, machines et bancs de test utilisant des actionneurs hydrauliques, pneumatiques ou électriques. Les étendues de mesure en effort sont comprises entre ±500N et ±20 kN, entre 5 Nm et 50Nm pour la torsion.

La précision est de l'ordre de ± 0.5 % de la pleine échelle, la protection à la surcharge de 150% La température de fonctionnement est de -15 à 55°C. la calibration est compensée en température entre -10 et 45°C.

Spécifications

Alimentation des ponts : 2-12 VDC
Résistance des ponts : 350 Ohm
Protection à la surcharge: 150 %

Installation

Alimentation du pont : 2-12 VDC. les fixations sont réalisées via des vis métriques M8.

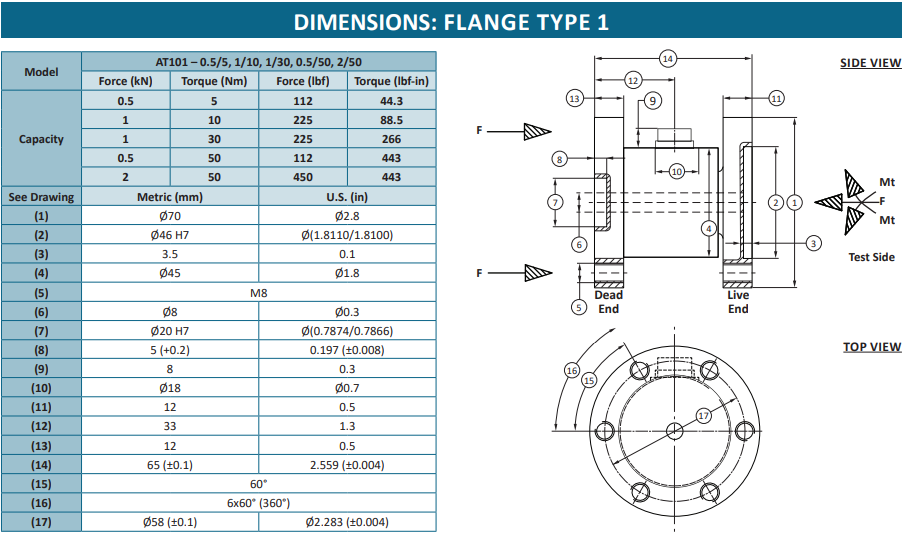

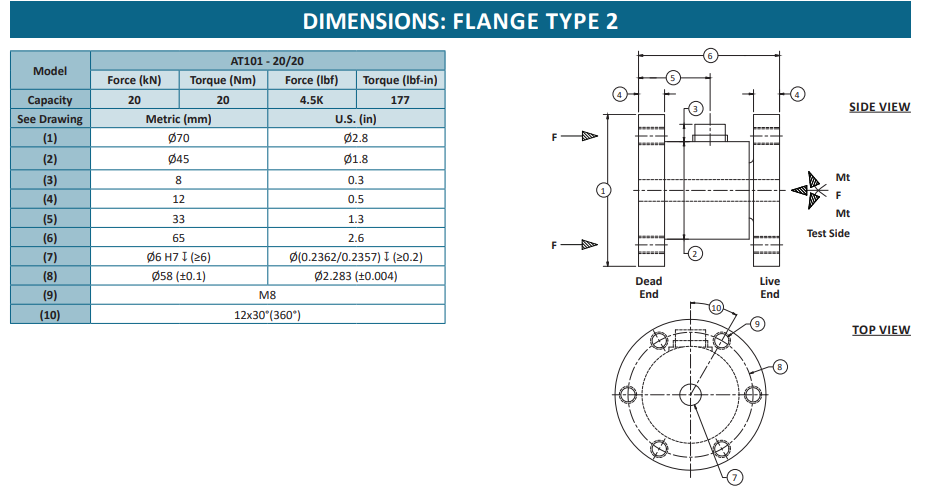

Dimensions

±500N/5Nm à ± 2kN/50Nm	20kn/20Nm

Conditionnement et acquisition

Le signal de sortie des capteurs AT101 est non-amplifié. Nous complétons, cablons, configurons la chaîne de mesure spécifiquement à votre application en y intégrant un Afficheur, un Conditionneur / amplificateur analogique sortie tension ou courant, ou un module d'acquisition PC comme le GSV-3USBx2, module d'acquisition pour 2 axes pour PC, logiciel d'acquisition PC fourni.
