Ref: ASG-3000

Jauge de contrainte dynamique pour asphalte / chaussée - 2000 µm/m

  • Extensomètre à jauges de contrainte (4 jauges actives - pont complet)
  • Amplitude : ±2000 µm/m
  • Résolution : 1 µm/m
  • Sensibilité à 1000 µm/m : ~1,3 mVOut/Vexc
  • Tension: < 10 VDC
  • Signal de sortie: non-amplifié
  • Dimensions : 150mm x 100mm, diam 12,7mm
  • Sortie: Câble 4-fils 22 AWG
  • Température de fonctionnement: -34 / +200 °C

Télécharger la fiche produit

?

Présentation

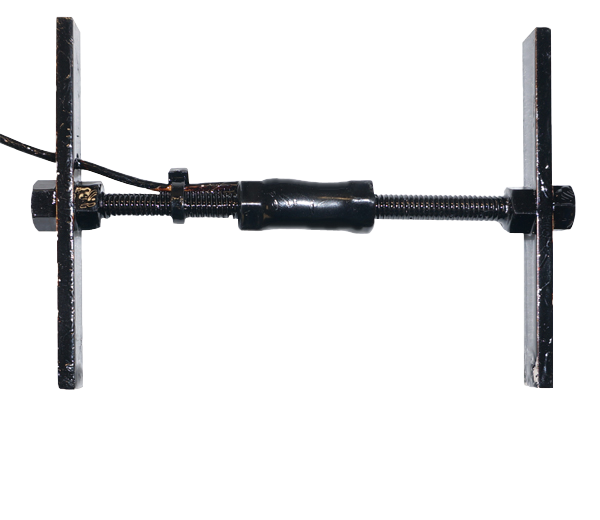

La jauge de contrainte dynamique pour ASG-3000 est une jauge de contrainte à installer dans la chaussée, et conçue pour la mesure de déformation axiale, en dynamique. Le ASG-3000 est idéal pour la mesure de contraintes en dynamique, ainsi que la surveillance de la chaussée. Le ASG-3000 intègre 4 jauges de contraintes montées en pont de Wheatstone complet, qui compense la température et la résistance du fil, et filtre le bruit indésirable.

Le ASG-3000 est robuste, et conçu pour résister aux températures élevées et efforts de compression important en lien avec la mise en place de l'asphalte. Chaque capteur est étalonné individuellement, et livré avec certificat de conformité.

Spécifications

Spécification Valeur
Input Resistance 350Ω Nominal
Output Resistance 350Ω Nominal
Sensitivity at 1000 µϵ ~1.3mV/V Nominal
Excitation 2-5 VDC
Operating Temperature Range -34° à 200° C
Lead Wire #22 AWG Truck-Weight Lead Wire

Montage et utilisation

La jauge de contrainte est montée sur un corps d'épreuve à positionner sur ou dans la chaussée.

Les jauges de contrainte sont montées en pont complet. Des modules de conditionnement sont disponibles en option, pour un signal de sortie de type 0-10 VDC, 4-20 mA ou numérique. L'identification de la relation déformation/effort est faite en calibration sur l'application. La plage de température de fonctionnement est de -34 à +200°C.

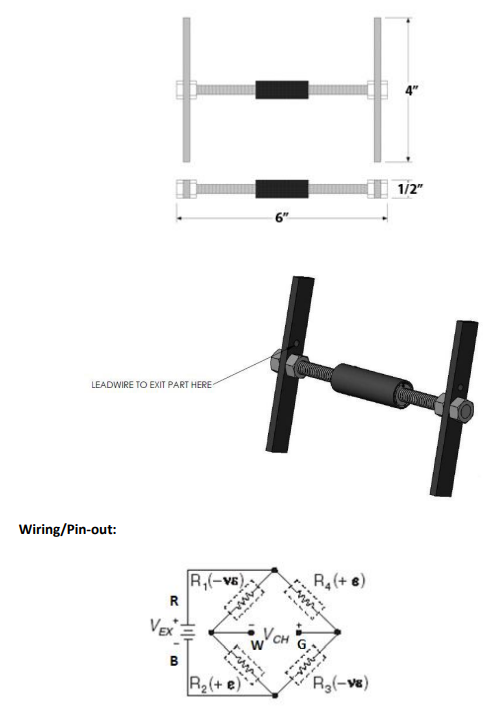

Dimensions / câblage

Applications

  • les chaussées
  • les ponts
  • Structures en béton
Type de capteur
Extensomètre
Précision (erreur totale)
1 %
Température de fonctionnement
-20 à 85 °C
Sortie analogique
non-amplifié
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Traction + Comp.
Classe de Protection
IP65
Plage d'effort à mesurer
> 1000µε
Application
Haute Précision

  • Câblage
  • tension d'alimentation 12 VDC
  • Colle et kit de fixation
  • Electronique de conditionnement
  • Afficheur
  • Câblage spécifique
