Ref: ACA Series - Immergeable

Inclinomètre immergeable durci haute précision | ±5 à ±90° | Sortie analogique ou numérique

inclinomètre MEMS durci 1 ou 2 axes
étendues de mesure: ±5, ±10, ±15, ±30, ±60 ou ±90° (autres étendues en option)
Précision : 0.03% de la pleine échelle
Signal de sortie: 0-5V, 4-20mA, RS-232, RS-485, TTL, CANopen - Protocole série : ASCII ou Modbus
résolution: 0.0005 à 0.001° selon version
Boîtier Inox IP68, immergeable jusqu’à 50m.
Tension d'alimentation : 9-36 VDC
Température de fonctionnement: -40°C à + 85°C
Limite de choc: 2000g

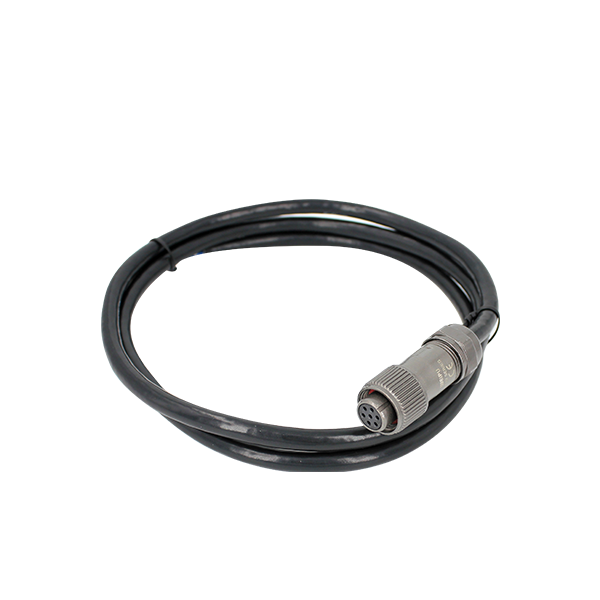

Connectique : Connecteur M12 + Câble

Livrable sous 2 à 3 semaines

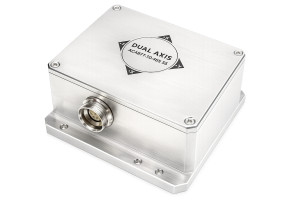

Présentation

Les inclinomètres de la série ACA sont conçus pour la mesure de l'inclinaison en environnement sévère, sur un ou deux axes, avec une très grande précision.

Haute précision et stabilité thermique : Équipée d’un convertisseur A/N 24 bits et d’un algorithme de filtrage avancé, la série ACA bénéficie d’une compensation en température assurant une excellente stabilité et répétabilité, même en conditions extrêmes.

Nombreuses options de sortie : Interfaces analogiques et numériques disponibles (RS485, RS232, Modbus, CANopen) pour une intégration simple et une transmission fiable des données.

Robustesse et étanchéité : Conception en acier inoxydable avec excellente résistance à la corrosion. Équipée de joints d’étanchéité, la structure atteint un niveau de protection jusqu’à IP68, permettant une utilisation en environnements sévères, y compris en immersion jusqu’à 50 m.

Spécifications

Version 4-20mA - Ref ACA618 (1 axe) / ACA628 (2 axes)

étendue de mesure	±10°	±30°	±60°	±90°
Résolution °	0.0007°	0.0007°	0.0007°	0.0007°
Valeur à 0°	12mA	12mA	12mA	12mA
Précision à 25°C	0.003°	0.01°	0.02°	0.03°
dérive thermique du zéro (°/°C)	0.0005	0.0005	0.0005	0.0005
dérive thermique de la sensibilité (ppm/°C)	< 50	< 50	< 50	< 50

Version RS-232 / 485 - Ref ACA616 / 626

étendue de mesure	±10°	±30°	±60°	±90°
Résolution °	0.001°	0.001°	0.001°	0.001°
Précision à 25°C	0.003°	0.01°	0.02°	0.03°
Protocole	ASCII ou Modbus RTU	ASCII ou Modbus RTU	ASCII ou Modbus RTU	ASCII ou Modbus RTU
Echantillonnage	5-15-35-50 Hz	5-15-35-50 Hz	5-15-35-50 Hz	5-15-35-50 Hz
dérive thermique du zéro (°/°C)	0.0004	0.0004	0.0004	0.0004
dérive thermique de la sensibilité (ppm/°C)	< 50	< 50	< 50	< 100

Version RS-232 / 485 - Ref AC2400T haute précision

étendue de mesure	±5°	±10°	±15°
Résolution °	0.0005°	0.0005°	0.0005°
Précision à 25°C	0.003°	0.005°	0.006°
Echantillonnage	5-15-35-50 Hz	5-15-35-50 Hz	5-15-35-50 Hz
dérive thermique du zéro (°/°C)	0.0002	0.0002	0.0002
dérive thermique de la sensibilité (ppm/°C)	< 50	< 50	< 50

Version CANopen

étendue de mesure	±10°	±30°	±60°
Résolution °	0.001°	0.001°	0.001°
Précision à 25°C	0.003°	0.01°	0.02°
Echantillonnage	5-15-35-50 Hz	5-15-35-50 Hz	5-15-35-50 Hz
dérive thermique du zéro (°/°C)	0.0005	0.0005	0.0005
dérive thermique de la sensibilité (ppm/°C)	< 50	< 50	< 50

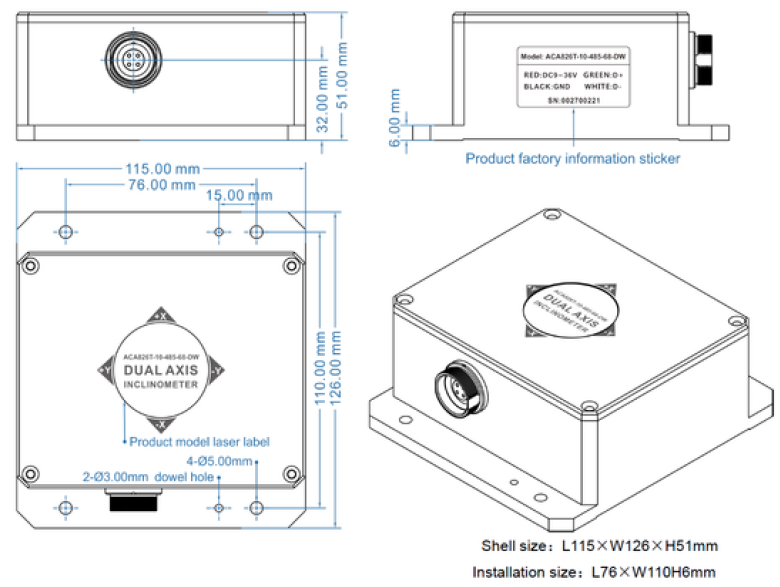

Dimension

Installation

Le montage des inclinomètres de la série ACA sur la surface de l'objet ou de la structure à surveiller est réalisé par l'intermédiaire de 4 vis M4. L'alimentation de l'inclinomètre se fait en 12-36 VDC. Le connecteur est de type M12. L'installation peut être réalisée sur divers supports, rendant l'ACA616T/ACA626T adapté à des environnements variés, y compris ceux soumis à des vibrations ou à des conditions difficiles.
