Ref: 1232

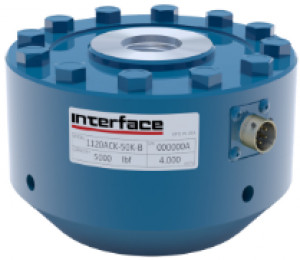

Capteur de force | EM : 450 kN | Précision ± 0.06 %

  • Etendue de mesure de 450 kN
  • Non-linéarité ± 0.05 % pleine échelle
  • Compensation mécanique des efforts transverses.
  • Sensibilité à la température < 0.0015% / °C
  • Protection en surcharge : 300% de la gamme de mesure
  • Signal de sortie : 4 mV/Vcc
  • Disponible en double ponts

Télécharger la fiche produit

?

Présentation du capteur de force 1232

Les capteurs de force 1232 travaillent en traction et compression . Ils ont une bande d'erreur totale ou précision de mesure < ± 0.06 % de la pleine échelle. Les jauges utilisées pour la fabrication des capteurs subissent des contrôles particulièrement sévères. Les modèles 1231 ont une très bonne précision, une très faible non-linéarité et une compensation au efforts non normaux ou désalignés. Ils sont disponibles pour des mesures de force en compression seul.

Montage et principe de mesure

La galette montée sur la base, permet de rigidifier le capteur et de garantir une meilleure précision et stabilité dans le temps. La base conique permet de fixer le capteur de force sur une tête de vérin. Le model galette, sans base, est un bon compromis de prix, de simplicité de montage sur des surfaces planes. L’élément sensible, la galette, et la base qui permet de rigidifier l'ensemble et de simplifier le montage en montage en tête de vérin. Les jauges installées sur nos capteurs de forces sont fabriquées par INTERFACEFORCE et compensées en température. La calibration est réalisée dans nos laboratoires. Le rattachement du laboratoire de calibration aux normes internationales garantie la qualité et la grande précision de mesure de nos capteurs de force.

Conditionnement et acquisition

Le capteur en S 1232 est alimenté en 10 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionner. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : permet la conversion du signal de mesure en tension ou courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Sytème d'acquisition : permet l’enregistrement en continue des mesures pour un post-traitement

Applications des capteurs de force

Les capteurs de force de compression 1232 sont proposés avec des centrales d’acquisition, des conditionneurs analogiques ou des afficheurs. Applications :

  • Mesure de force en compression de précision
  • Mesure de force de compression sur moyen d’essai
  • Mesure sur vérin hydraulique
  • Mesure de force de rupture d'échantillon
Type de capteur
Cellules plates
Non linéarité (% PE)
± 0.06 %
Hystérésis
0.06 % FS
Non-répétabilité
0.01 % FS
Sensibilité au Zéro
0.0015 %PE/°C
Sensibilité du gain
0.0015 %/°C
Signal de sortie
4 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Traction + Comp.
Surcharge
150 %PE
Matériau
Acier
Classe de Protection
IP40

Voir documentation

  • Base (recommandée)
  • Protection mécanique du (ou des) connecteur
  • Sorties standardisée
  • TEDS
  • Connecteur sur câble pour acquisition
  • Ponts multiples
  • Double diaphragme
  • Compensation en température étendue
  • Electronique de conditionnement et acquisition
  • Sortie câble sur demande
  • Mating connector
  • Instrumentation and acquisition
