Ref: 1020

Capteur de force de fatigue | 50 à 125 kN | Précision ± 0.04 %

  • Mesure de force de fatigue
  • Nombre de cycles :100 million pleine échelle
  • Etendue de mesure : 50 kN à 225 kN
  • Précision : 0.03% pleine échelle
  • Compensé pour les efforts transverses
  • Faible déflection
  • Traction et compression

Télécharger la fiche produit

?

Présentation

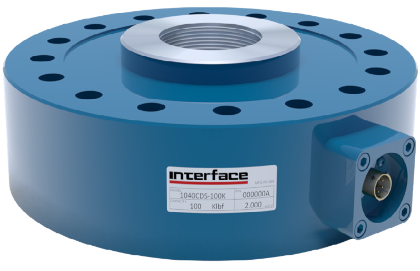

Les capteurs galettes de la famille 1020 sont des capteurs de force de fatigue. ils sont conçus pour faire des mesures de force cycliques sur de très longue période. Le nombre de cycles, avant la recalibration, est de 100 millions, avec des forces appliquées pouvant aller de ± la pleine échelle du capteur. Ils ont une précision < ± 0.03 % de la pleine échelle, une très grande répétabilité et stabilité dans le temps. Ils sont disponibles pour des mesures de force en Traction et Compression ou en compression seul.

Les jauges installées sur nos capteurs de forces sont fabriquées par INTERFACEFORCE et compensées en température. La calibration est réalisée dans nos laboratoires. Le rattachement du laboratoire de calibration aux normes internationales garantie la qualité et la grande précision de mesure de nos capteurs de force.

Montage et principe de mesure

Nos capteurs Galette de fatigue sont constitués de 2 éléments. L’élément sensible, la galette, et la base qui permet de rigidifier. Ils sont disponibles pour des mesures en tractions et compressions La galette montée sur la base permet de rigidifier le capteur et de garantir une meilleure précision et stabilité dans le temps. La base conique permet de fixer le capteur de force sur une tête de vérin Le model galette est un bon compromis de prix, de simplicité de montage sur des surfaces planes

Conditionnement et acquisition

Le capteur en S 1020 est alimenté en 2,5 à 10 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionner. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : permet la conversion du signal de mesure en tension ou courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Sytème d'acquisition : permet l’enregistrement en continue des mesures pour un post-traitement

Applications

Les capteurs de force sont proposés avec des centrales d’acquisition, des conditionneurs analogiques ou des afficheurs. Applications :

  • Mesure de force de fatigue
  • Essais de rupture
  • Contrôle de force d’appuie
  • Mesure de force moyen d’essai
  • Mesure sur système de vérin hydraulique
  • Résistance à la rupture de pièces massives
Type de capteur
Galette
Nombre de composantes
1 Axes
Non linéarité (% PE)
± 0.04 %
Hystérésis
0.04 % FS
Non-répétabilité
0.02 % FS
Sensibilité au Zéro
0.0015 %PE/°C
Sensibilité du gain
0.0015 %/°C
Signal de sortie
2 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Traction + Comp.
Surcharge
296 %PE
Matériau
Acier
Classe de Protection
IP40
  • Calibration conforme ISO 17025 ou E74 NIST
  • Protection mécanique du (ou des) connecteur
  • Sorties standardisée
  • TEDS
  • Ponts multiples
  • Compensation en température étendue
  • Sortie câble sur demande
  • Connecteur sur câble pour acquisition
  • Connecteur et câble
  • Afficheur conditionneur
  • Electronique de conditionnement et acquisition
