Ref: 1040

Capteur de force de fatigue | EM : 450 KN | Précision ± 0.06 %

  • Etendue de mesure : 450 kN
  • Mesure de force de fatigue
  • Nombre de cycles :100 million pleine échelle
  • Précision : 0.03% pleine échelle
  • Compensé pour les efforts transverses
  • Faible déflection
  • Traction et compression

Télécharger la fiche produit

?

Présentation

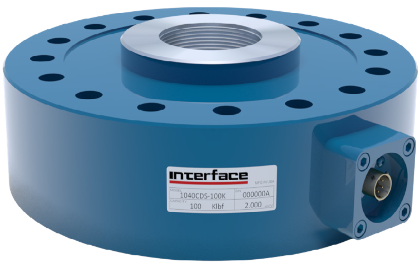

Les capteurs de la famille 1040 sont des capteurs de force de fatigue. ils sont conçus pour faire des mesures de force cycliques sur de très longue période. Le nombre de cycles, avant la recalibration, est de 100 millions, avec des forces appliquées pouvant aller de ± la pleine échelle du capteur. Ils ont une précision < ± 0.03 % de la pleine échelle, une très grande répétabilité et stabilité dans le temps. Ils sont disponibles pour des mesures de force en Traction et Compression ou en compression seul.

Les jauges installées sur nos capteurs de forces sont fabriquées par INTERFACEFORCE et compensées en température. La calibration est réalisée dans nos laboratoires. Le rattachement du laboratoire de calibration aux normes internationales garantie la qualité et la grande précision de mesure de nos capteurs de force.

Montage et principe de mesure

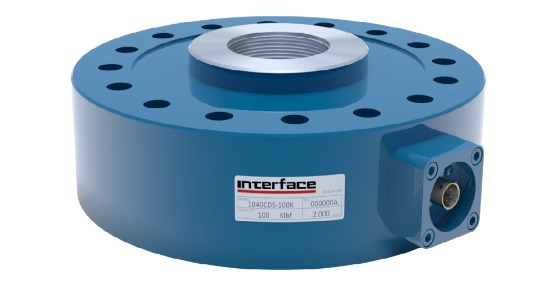

Nos capteurs Galette de fatigue sont constitués de 2 éléments. L’élément sensible, la galette, et la base qui permet de rigidifier. Ils sont disponibles pour des mesures en tractions et compressions La galette montée sur la base permet de rigidifier le capteur et de garantir une meilleure précision et stabilité dans le temps. La base conique permet de fixer le capteur de force sur une tête de vérin Le model galette est un bon compromis de prix, de simplicité de montage sur des surfaces planes

Application

Les capteurs de force sont proposés avec des centrales d’acquisition, des conditionneurs analogiques ou des afficheurs. Applications :

  • Mesure de force de fatigue
  • Essais de rupture
  • Contrôle de force d’appuie
  • Mesure de force moyen d’essai
  • Mesure sur système de vérin hydraulique
  • Résistance à la rupture de pièces massives
Type de capteur
Galette
Direction de mesure
Traction + Comp.
Nombre de composantes
1 Axes
Etendue de mesure
450000 à 450000 N
Gamme de force
100 kN - 1 MN
Non linéarité (% PE)
± 0.06 %
Hystérésis
0.06 % FS
Non-répétabilité
0.02 % FS
Sensibilité au Zéro
0.0015 %PE/°C
Sensibilité du gain
0.0015 %/°C
Signal de sortie
2 mV/V
Résistance du pont
350 Ω
Surcharge
300 %PE
Gamme de compensation en température
-10 à 45 °C
Tension d'alimentation
10 Vcc
Connecteur
• PT02E-10-6P bayonet connector • PC04E-10-6P screw-type connector
Classe de Protection
IP40
Boitier
Acier

Voir Dovuementation

  • Calibration conforme ISO 17025 ou E74 NIST
  • Protection mécanique du (ou des) connecteur
  • Sorties standardisée
  • TEDS
  • Ponts multiples
  • Compensation en température étendue
  • Sortie câble sur demande
  • Connecteur sur câble pour acquisition
  • Connecteur et câble
  • Conditionneurs et acquisition
