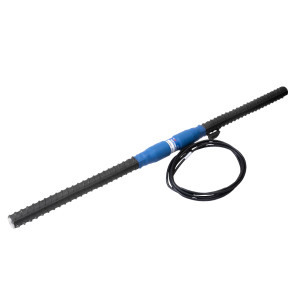

Jauge de contrainte pour barres d'armature corde vibrante - 3000 µm/m

Présentation

Le capteur de déformations VW Rebar est conçu pour la mesure précise et durable des contraintes internes dans les structures en béton armé, telles que les pieux et micropieux, parois moulées, dalles, fondations, voiles, tunnels et ouvrages massifs. Intégré directement dans les armatures avant le bétonnage, il permet de suivre l’évolution des déformations du béton et de l’acier, que ce soit en phase de construction ou dans le cadre d’une surveillance structurelle à long terme. Grâce à sa technologie à corde vibrante, il assure une grande stabilité, une excellente immunité aux interférences électriques et une fiabilité éprouvée dans les environnements les plus exigeants.

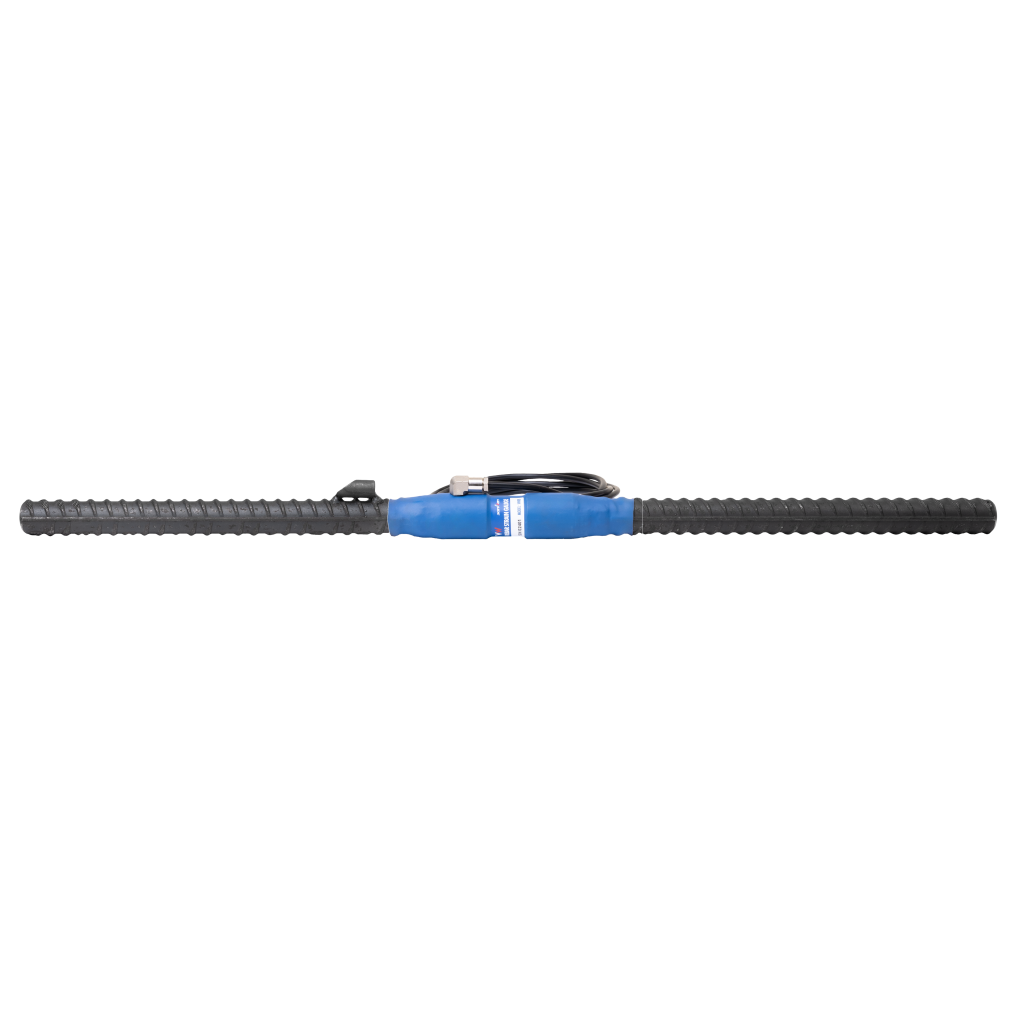

Le VW Rebar est constitué d’une barre d’acier instrumentée, dont la partie centrale intègre une corde vibrante protégée par une gaine plastique assurant le dé-bonding avec le béton environnant. Les extrémités sont conçues pour être soudées à des armatures standard, permettant une continuité mécanique parfaite et un transfert fidèle des déformations. Toute variation de traction ou de compression entraîne une modification de la fréquence du fil vibrant, directement proportionnelle à la déformation appliquée. Ce principe assure des mesures stables, reproductibles et adaptées au suivi comportemental des ouvrages en béton.

L’étendue de mesure du capteur est de 0 à 3000 µε, avec une résolution de 0,4 µε et une précision de ±0,25 % F.S.. Il est disponible dans une large gamme de diamètres d’armatures (14 à 40 mm) pour s’adapter à chaque configuration de chantier. La plage de fonctionnement est de –20°C à +80°C. Le VW Rebar fournit un signal en fréquence corde vibrante, compatible avec les centrales d’acquisition pour jauges VW, ainsi qu’avec les systèmes de lecture manuelle ou de monitoring à distance.

Applications

• Mesure des déformations dans les armatures de béton
• Suivi des contraintes dans les pieux et micropieux béton
• Monitoring des parois moulées et parois diafragme
• Surveillance des fondations, radiers, semelles et massifs béton
• Suivi des dalles épaisses et blocs de béton massif
• Mesure des déformations dans les tunnels béton et revêtements intérieurs
• Monitoring des piles, culées, voiles et murs en béton
• Analyse du comportement du béton en phase de construction
• Suivi du retrait, fluage et charges à long terme
• Instrumentation des ouvrages soumis à des charges dynamiques ou élevées
