Ref: VWSG

Jauge de Déformation à Corde Vibrante encastrer - 3000 µm/m

Capteur de déformations à corde vibrante
Montage : Encastrer
Étendue de mesure : 0 à 3000 µm/m
Construction : Acier
Longueur de la jauge : 150 mm
Température de fonctionnement : –20 °C à +80 °C
Résolution : 1 µε
Précision : ±0,1 % F.S.

Présentation

Le capteur de déformations VW Embedment Strain Gauge est conçu pour la mesure précise des déformations internes au sein des structures en béton massif, telles que les fondations, ponts, barrages, radiers, tunnels et murs de soutènement. Grâce à sa technologie à corde vibrante, il offre une excellente stabilité à long terme, une immunité élevée aux parasites électriques et une grande fiabilité pour le suivi du comportement du béton, aussi bien en phase de construction qu’en surveillance permanente.

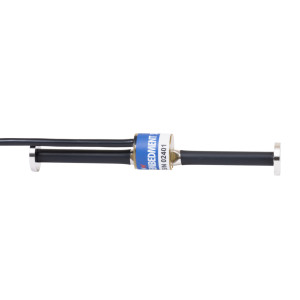

Le VW Embedment se compose de deux pastilles en acier inoxydable reliées par un tube protecteur renfermant une corde vibrante scellée. Lors de l’enrobage dans le béton, les pastilles transmettent fidèlement les micro-déformations du matériau au fil vibrant. Les variations de tension du fil génèrent des changements de fréquence mesurables, directement proportionnels à la déformation du béton. Cette conception robuste assure une excellente reproductibilité des mesures, même dans des environnements exigeants.

Le capteur dispose d’une étendue de mesure de 0 à 3000 µε, d’une résolution de 1 µε et d’une précision de ±0,1 % F.S.. Il intègre également un thermistor permettant de suivre l’évolution thermique du béton. La plage de fonctionnement est comprise entre –20°C et +80°C. Grâce à son design adaptable, le VW Embedment Strain Gauge peut être fixé sur des armatures ou associé à une rosette pour la mesure multi-directionnelle. Il fournit un signal en fréquence corde vibrante, compatible avec la majorité des centrales d’acquisition pour jauges VW.
