Ref: TS20

Couplemètre statique à arbre creux - 10 à 200 Nm - Hauteur : 40 mm

  • Couplemètre statique industriel haute précision
  • Capacités comprises entre 10 Nm et 200 Nm
  • Compact
  • Orifice traversant - Diam 25 mm
  • Signal de contrôle 100% (cal de shunt interne)
  • Haute précision à 0.05% FS
  • Etalonnage agréé A2LA
  • Câble de raccordement (à angle droit ou droit)
  • Montage par orifices taraudés

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Présentation

Le capteur de couple à brides TS20 est conçu pour la mesure du couple de réaction (couple statique), sur des étendues de mesure comprises entre 10 et 200 Nm. Le montage du TS20 est extrêmement simplifié grâce à son arbre creux (diamètre 25 mm), aux deux brides taraudées (M6 à M8) et ses dimensions compactes. Le corps du capteur est en inox, la protection à la surcharge de 150%, et la température de fonctionnement comprises entre -15 et 55°C.

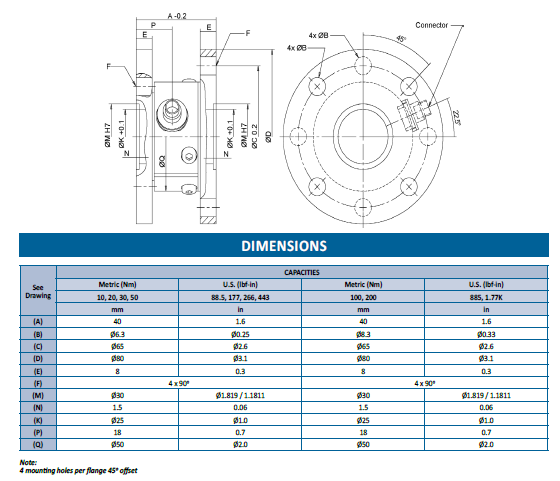

Dimensions

Conditionnement et acquisition

Le capteur de force TS20 est alimenté en 2,5 à 10 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur ou module d'acquisition. Voir notre sélection :

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : amplifie le signal de mesure et délivre une tension ou un courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisition : Transmission des signaux de mesure vers un PC, un automate programmable, un enregistreur ou une application de supervision type SCADA. Post-traitement des données de mesure via Excel ou Matlab.

Applications

  • Banc de test automobile
  • Contrôle qualité en production
Type de capteur
statique
Etendue de mesure couple
10 / 20 / 50 / 100 / 200 / 30 Nm
Gamme de mesure
10 - 100 Nm, 100 - 1000 Nm
Montage_Capteur
Bride
Non-répétabilité
0.02 % FS
Signal de sortie
non amplifié (mV/V)
Sortie régime
Non
Tension d'alimentation
10 Vcc
Température de fonctionnement
-15 à 55 °C
Connecteur
Connecteur 7 pins
Classe de Protection
IP52

  • Connectique
  • Bride sur mesure
  • Calibration TEDS IEEE 1451.4
  • Conditionneur intégré - sortie 0-5/10VDV,+/- 5/10VDC, 0/4-20mA
  • Plage de température de compensation de la calibration
  • Calibration sur mesure
  • Résistance de Shunt
  • Couleur / Identification custom

Produits associés

Static torque sensor

TS11

Couplemètre statique bride 10 Nm à 20 kNm - précision 0.05%
Hollow shaft torque meter

5330 / Torsional torque - hollow shaft

Couplemètre à arbre creux | 6 Nm à 11 kNm | Montage par bride
Aquisition de mesure

GSV-2AS / GSV-2ASD

Conditionneur - 1 entrée pont de jauges - Sortie RS-232/485 ou CANopen
Static torque sensor

TS110a / ± 20 à ± 200 Nm

Capteur de couple de réaction - +/- 20Nm à +/-200Nm - Précision 0,1%
