Ref: SW-SR

Volant dynamométrique - Couple et Angle

  • Etendue de mesure couple : 0-135 N-m
  • Capacité effort : 0-4,4 kN
  • Mesure le couple de braquage et l'angle
  • Transmission du signal par collecteur tournant
  • Signal de sortie : tension
  • Se monte sur volant 13"-15"
  • Compensation de la calibration en température
  • Interface mécanique : cannelures de la colonne de direction
  • Survolant - se monte sur le volant série*

Télécharger la fiche produit

?

Présentation

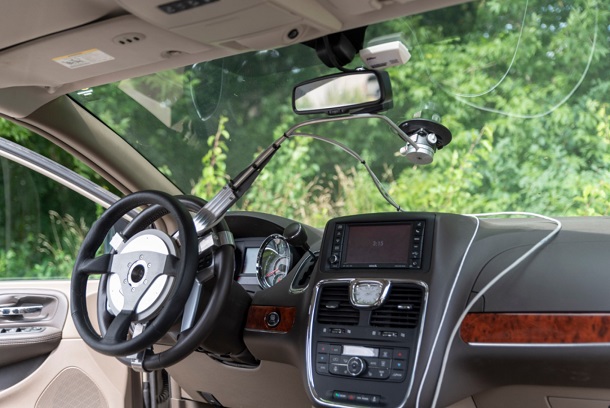

Le capteur de couple de volant SW-SR mesure le couple et l'angle de braquage du volant sur les véhicules passagers, camions, poids lourds, véhicules agricoles, bus, tout en maintenant le bon fonctionnement du volant.

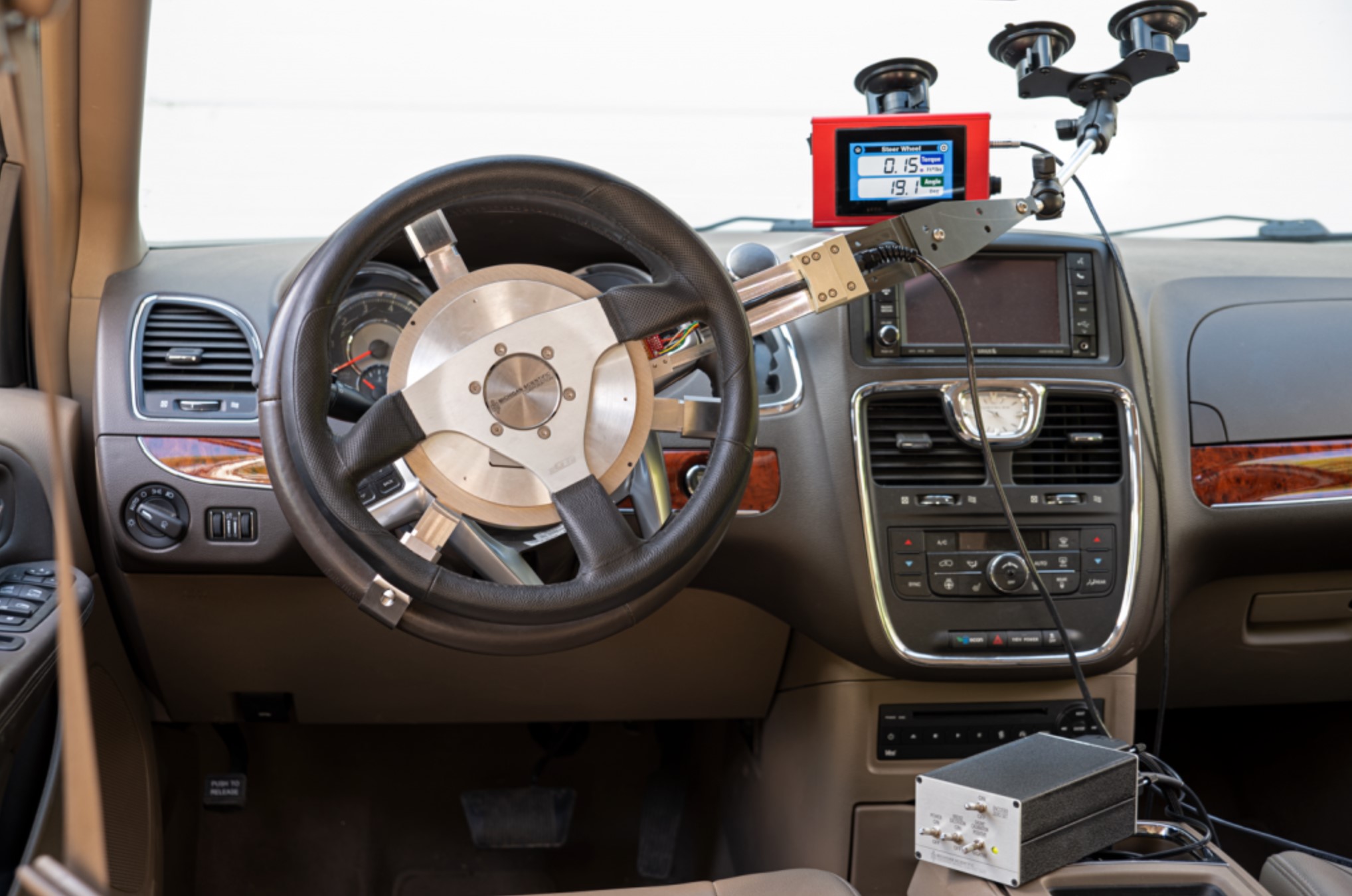

Le modèle couple+angle embarqe un codeur angulaire intégré à un collecteur tournant pour la transmission du signal de mesure.

Pour le cas où seul la mesure de couple est requise, une version avec transmission sans fil uniquement est également disponible. Le volant instrumenté est alors alimenté sur batterie (autonomie : 28h), l'ensemble ainsi formé est compact et discret. Les étendues de mesure sont au choix de +/- 135 Nm, +/- 200Nm ou +/- 300 Nm. Les signaux de mesure sont retransmis en +/- 10V ou CAN bus.

La conception est en acier inoxydable durci, et l'installation rapide sur tout volant de diamètre 330 à 530 mm, ce qui le rend idéal pour les mesures sur route et les tests en laboratoire. Le capteur est compensé en température, pour une mesure stable sur une large plage de température.

Specifications

Rated Torque Capacity 135Nm (200Nm and 300Nm also available)
Safe Axial Load at Wheel Edge 400N
Signal Outputs ±10 V and CAN 2.0
Torque Sensor Type Full Bridge Strain Gauge
Torque Non-linearity < 0.25 % of full scale output
Steering Angle Range +/- 1440 Degrees
Angle Resolution 0.04 degrees
Max Speed for Angle Measurement 4500 rpm
Temperature Range, Compensated 24 to 80°C
Temperature Range, Operating -20 to 80°C
Input Power 9 to 36 VDC
Weight (Transducer Assembly) 4 kgs

Installation

2 versions disponibles

SW-SR2 (Couple + Angle) SW-TEL (Couple uniquement)

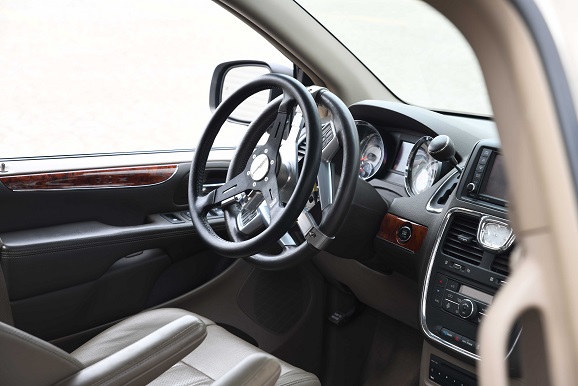

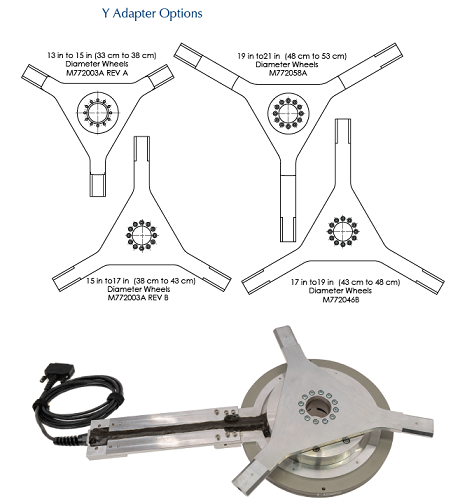

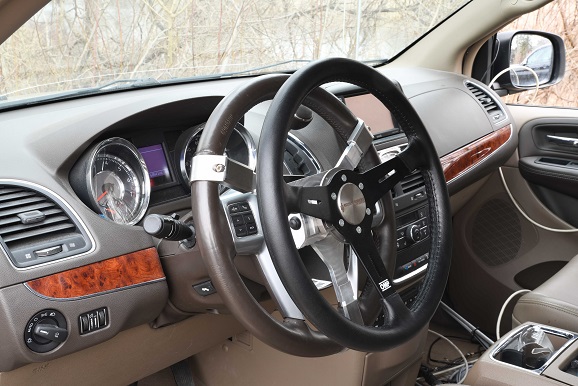

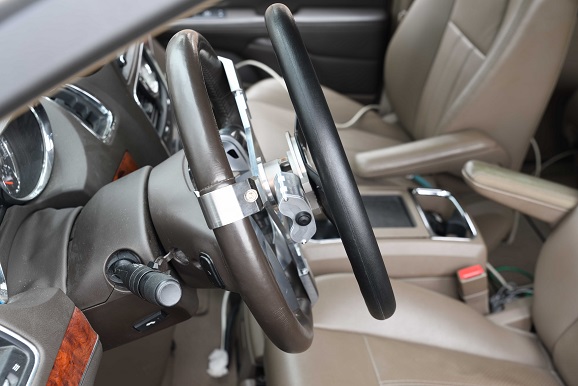

Le capteur de couple pour volant se monte directement sur le volant de série. 4 types de pinces sont proposés pour monter sur des diamètres de volant allant de 330 mm à 530 mm.

Le capteur de couple de volant SW-SR utilise les mêmes fixation que les volants de course usuels.

Note : L'airbag doit être désactivé lors de l'utilisation du SW-SR. Notez également que le support de montage peut obstruer l'utilisation de certaines commandes sur le volant.

Fonctionnement en video

?t=179

Applications

  • Torque measurement
  • Vehicle Homologation

Applications

  • Mesure de couple volant
  • homologation véhicule
Type de capteur
Volant dynamo
Gamme de mesure
100 - 1000 Nm
Tension d'alimentation
± 15 Vcc
Température de fonctionnement
-40 à 105 °C
Classe de Protection
IP65

Nous contacter

  • Transport Case
  • Spare spline
