Ref: STT-Tel

Volant dynamométrique - Couple et Angle - Compatible AIRBAG

  • Volant instrumenté (couple/angle) compatible Airbag
  • Etendues de mesure couple : +/- 23, +/- 56, +/- 110 ou +/- 170 N-m
  • Non linéarite : 0,25% de la pleine échelle
  • Résolution codeur angulaire : 7200 ppr/tour (quadrature)
  • étendue de mesure angle : ± 1638°
  • Mesure le couple de braquage et l'angle
  • Transmission du signal par télémetrie (sans fil)
  • Signal de sortie : +/-5VDC, +/- 10VDC et CANbus (option)
  • Installation : en survolant - se monte sur le volant série
  • Se monte sur volant 13"-15"
  • Diamètre survolant : 305 mm
  • Offset : ~ 9 cm
  • Compensation de la calibration en température
  • Alimentation :
    • volant: batterie 9V (autonomie en opération : env. 8 heures)
    • Base réception signal : 10-28 VDC

Télécharger la fiche produit

?

Présentation

Le capteur de couple volant STT-Tel mesure le couple et l'angle de braquage du volant sur les véhicules passagers, camions, poids lourds, véhicules agricoles, bus, tout en maintenant le bon fonctionnement du volant.

Le modèle couple+angle embarqe un codeur angulaire avec transmission du signal de mesure sans fil par télémétrie.

Les étendues de mesure sont au choix de +/- 23, +/- 56, +/- 110 ou +/- 170 N-m. Les signaux de mesure sont retransmis en +/- 5V, +/- 10V ou CAN bus.

La conception est en acier inoxydable durci, et l'installation rapide sur tout volant de diamètre 330 à 530 mm, ce qui le rend idéal pour les mesures sur route et les tests en laboratoire. Le capteur est compensé en température, pour une mesure stable sur une large plage de température.

Specifications

Rated Torque Capacity ± 23, ± 56, ± 110 ou ± 170 Nm
Signal Outputs ±5 V, ±10 V and CAN 2.0B
Torque Sensor Type Full Bridge Strain Gauge
Torque Non-linearity < 0.25 % of full scale output
Steering Angle Range +/- 1640 Degrees
Angle Resolution 0.2 degrees
Max Speed for Angle Measurement 1650 rpm
Temperature Range, Compensated 24 to 80°C
Temperature Range, Operating -20 to 80°C
Alimentation volant 9 VDC
Alimentation base 10-28 VDC

Installation

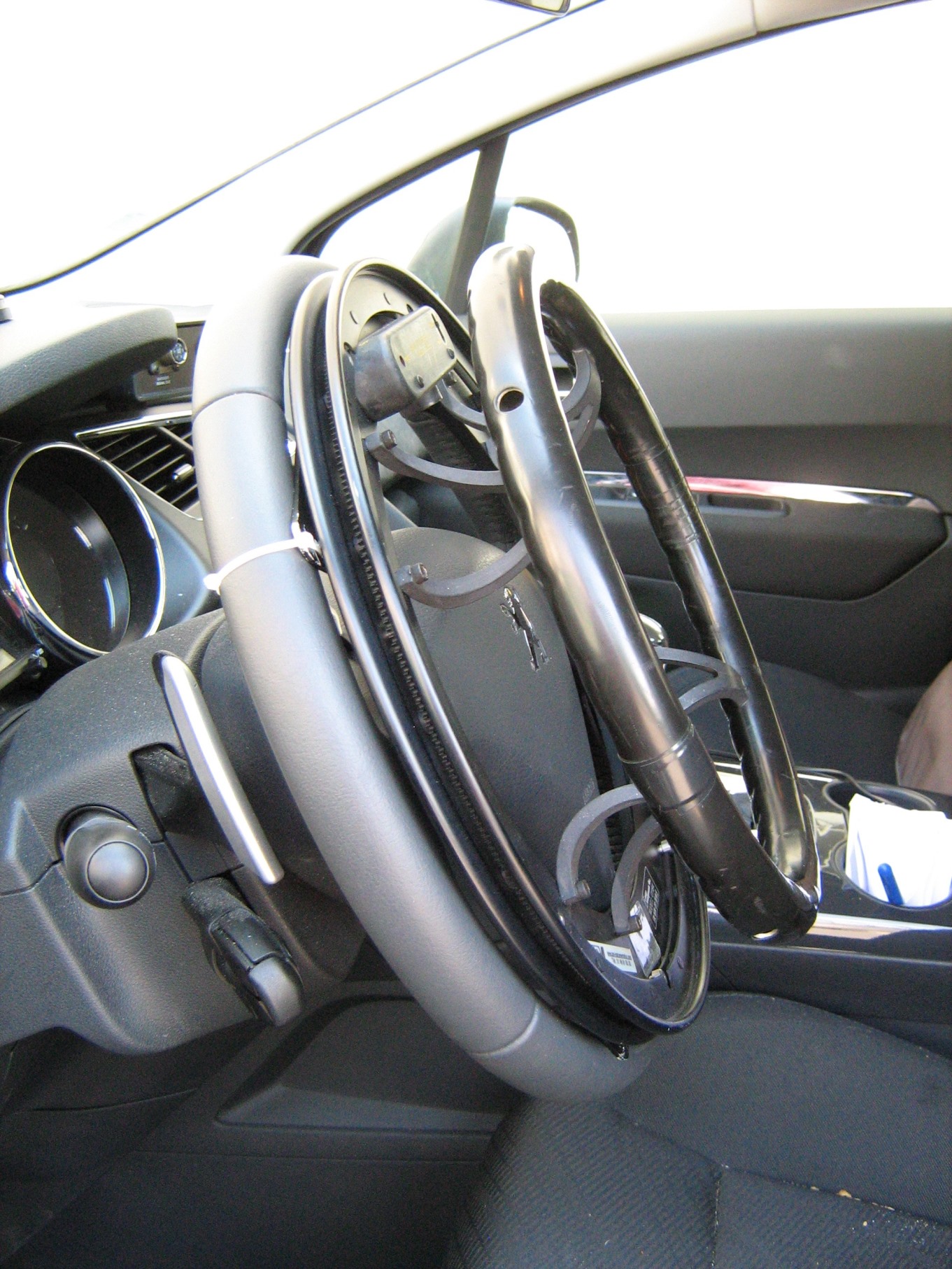

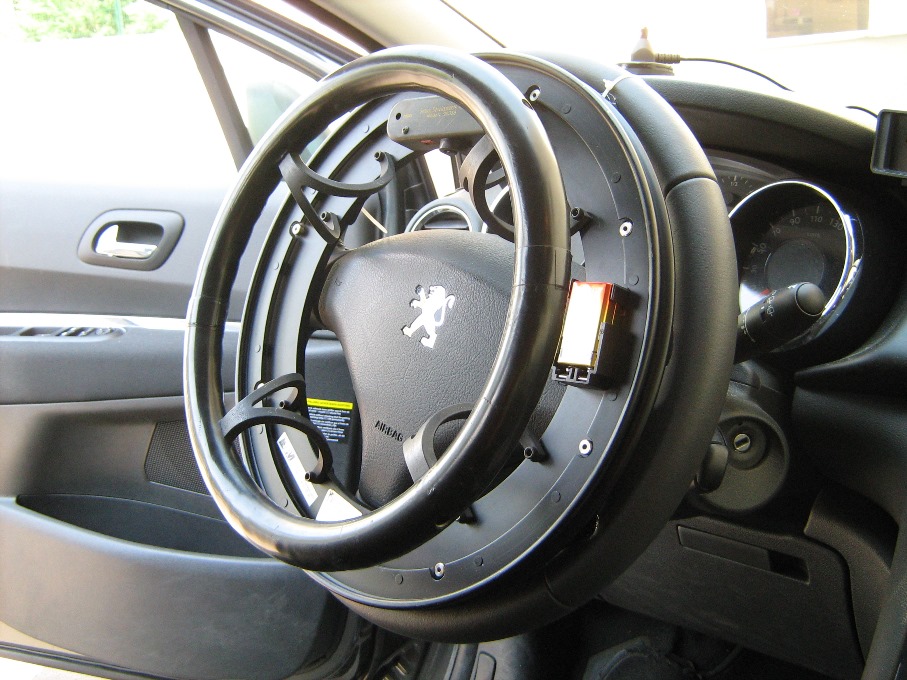

Installation en survolant, via 4 brides de fixation.

Applications

  • Mesure de couple volant
  • homologation véhicule
Type de capteur
Volant dynamo
Gamme de mesure
100 - 1000 Nm
Tension d'alimentation
± 15 Vcc
Température de fonctionnement
-40 à 105 °C
Classe de Protection
IP65

Nous contacter

  • Transport Case

Produits associés

6 Axis Wheel Force Transducer

LW-2T-60K-S

Capteur de roue dynamométrique 6 composantes - 300 kN - Poids lourd
TR3D-C - Capteur de force 3 composantes - 180 kN

TR3D-C

Capteur de force 3 composantes - 180 kN
Capteur de couple de roue

TW-2T-60K-S

Capteur de couple de roue - 81 kNm
