Ref: RTX Series

Capteur potentiométrique de position angulaire - sortie analogique - 1/8 à 200 tours - étanche

  • Type : Capteur de position angulaire
  • Etendue de mesure : de 45° à 200 tours
  • Linéarité : ±0.30% pleine Echelle
  • Répétabilité : 0.02% pleine échelle
  • Boîtier : aluminium ou inox IP 65
  • Durée de vie : > 50.000.000 de tours
  • Sortie : ratiométrique, 4-20 mA ou 0-10VDC
  • température d'utilisation : -40 à 95°C
  • Connectique: connecteur ou câble

Télécharger la fiche produit

?

Présentation

Les capteurs de position angulaire de la série RTX à sortie analogique sont principalement destinés aux applications industrielles aux conditions (température, humidité, vibrations) sévères. Ces capteurs se caractérisent par les grandes étendues de mesure (20 plages comprises entre 45° et 200 tours), leur stabilité (répétabilité 0,02%) et leur robustesse. Le boîtier thermoplastique des capteurs RTX est résistant aux produits chimiques. L' étanchéité IP-65 obtenue par l'utilisation de joints toriques et d'un joint d'arbre, offre une protection au lavage, à la pluie, aux projections d'huile et autres liquides. La durée de vie est supérieure à 50.000.000 de tours.

3 versions du modèles RTX sont disponibles:

  • RTX-PA avec sortie Pont diviseur de tension ou ratiométrique
  • RTX-P420 - avec sortie 4-20 mA
  • RTX-P510 avec sortie tension 0-5VDC, 0-10VDC, +/- 5VDC ou +/- 10VDC

Sur les versions amplifiées, le zero et le gain peuvent être ajustés. Voir documentation.

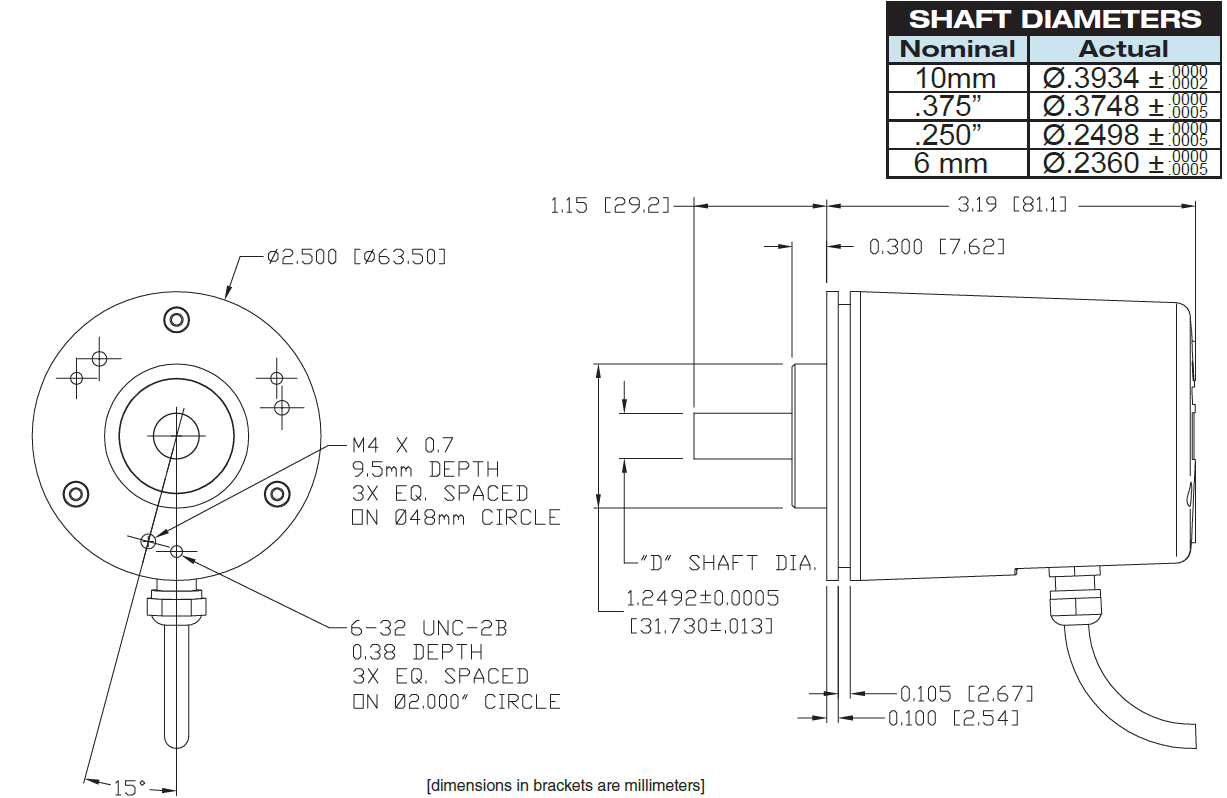

Montage et principe mesure

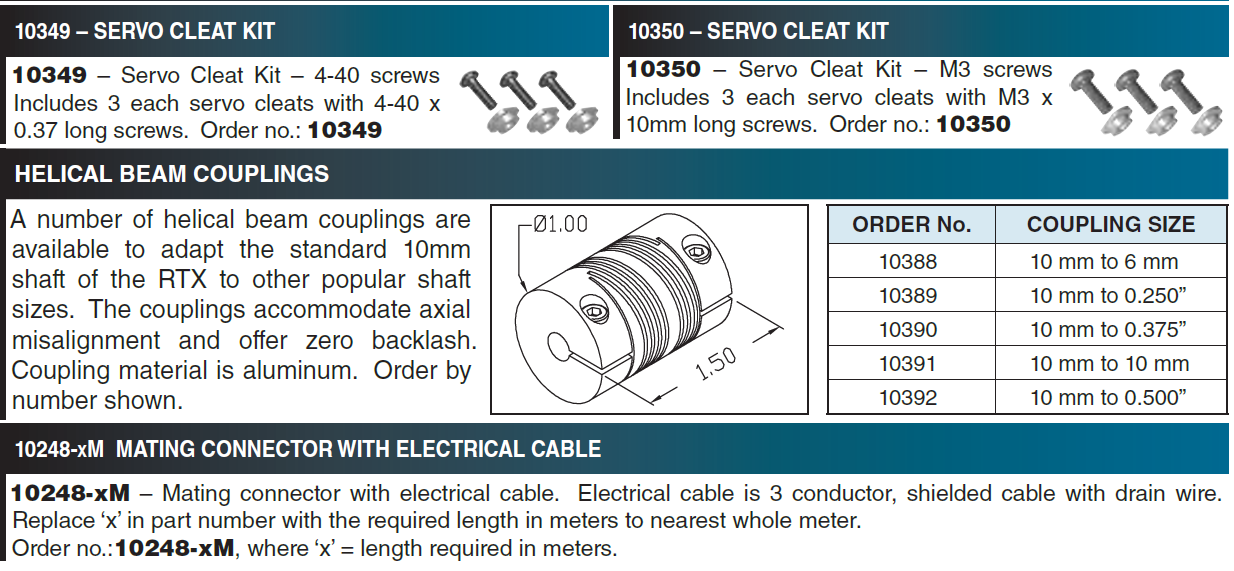

La tension d'alimentation est comprise entre 5 et 30 VDC selon les modèles (voir Datasheet) Connectique via connecteur en plastique étanche sur le corps du capteur, ou via un câble. La connectique peut être placée dans l'axe du capteur, ou en radial. Le diamètre de l'interface est compris entre 6 et 10 mm. Des accouplements sont disponibles en option pour la liaison avec l'arbre de l'application.

Applications

Le capteur RTX est recommandé pour :

  • Mesure d'angle de braquage
  • Mesure position de vanne
Technologie
Position angulaire
Etendue de mesure angulaire
45 / 90 / 180 / 360 / 720 / 1440 °
Non-répétabilité
0.02 % FS
Non linéarité (% PE)
± 0.3 %
Bande passante (-3 dB)
20 Hz
Sortie analogique
0-10 VDC, 0-5 VDC, ± 5 VDC, 4-20 mA, ± 10 VDC
Température de fonctionnement
-40 à 95 °C
Classe de Protection
IP65
Tension d'alimentation
10 Vcc
Poids
0.25
Matériau
Aluminium

  • Signal de sortie: Ratiométrique (RTX-PA), 4-20 mA (RTX-P420), tension (RTX-P510)
  • étendue de mesure
  • matériau du corps du capteur
  • sens de rotation / polarité
  • connection électrique
  • localisation de la connectique (radial ou longitudinale)
