Jauge de contrainte pour barres d'armature corde vibrante - 3000 kg/cm²

Présentation

Le capteur de déformations VW Rebar Strain Gauge est conçu pour la mesure précise et durable des contraintes internes au sein des structures en béton, telles que les pieux et micropieux, fondations, radiers, parois moulées, tunnels en béton et murs de soutènement. Grâce à sa technologie à corde vibrante, il offre une excellente stabilité à long terme, une forte immunité aux interférences électriques et une haute fiabilité pour les applications de surveillance structurelle, aussi bien en phase de construction qu’en monitoring permanent.

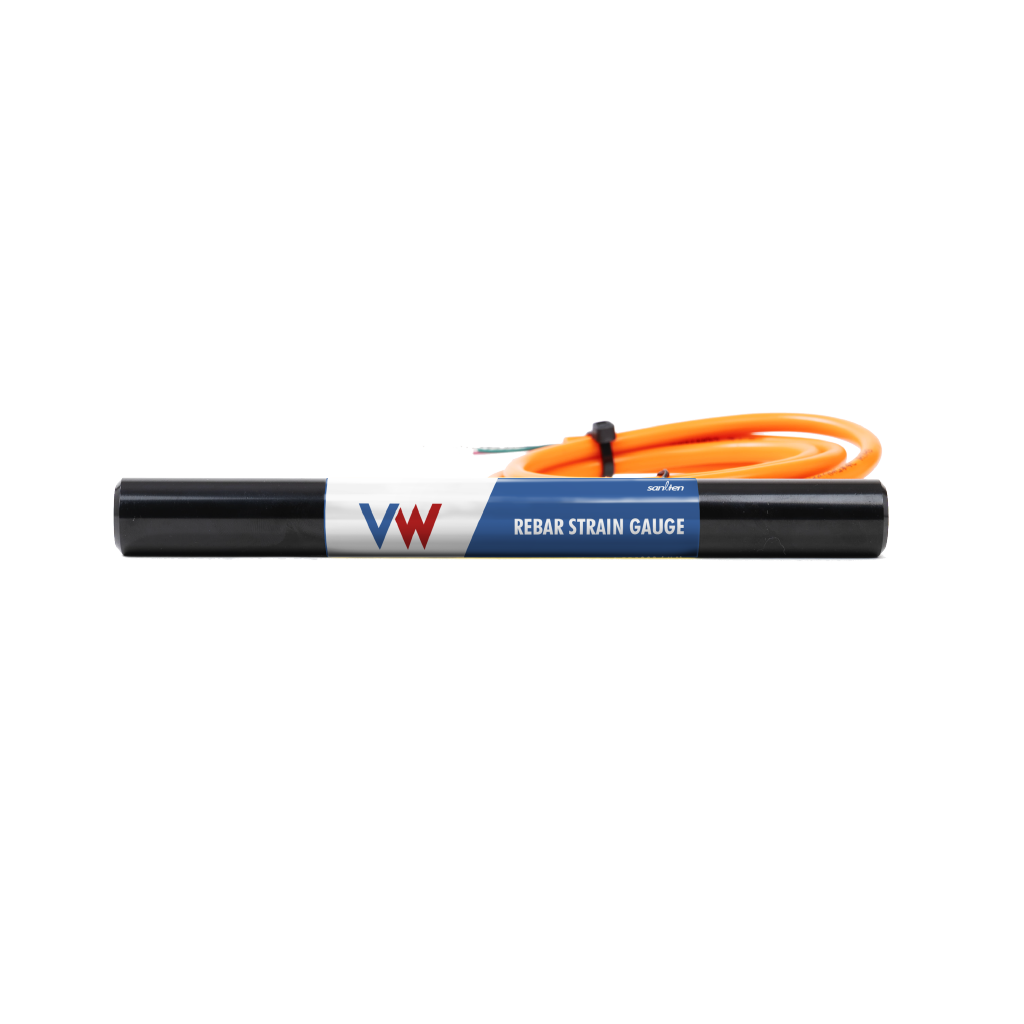

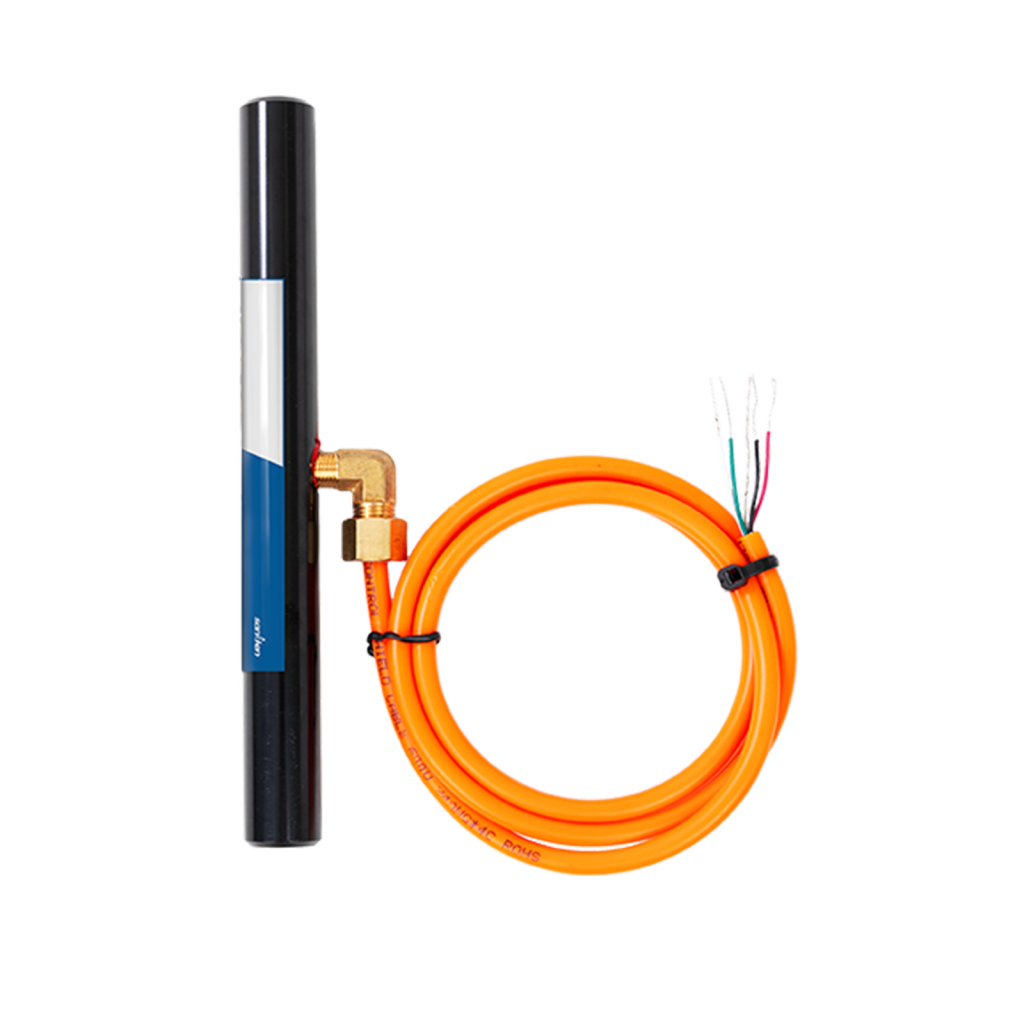

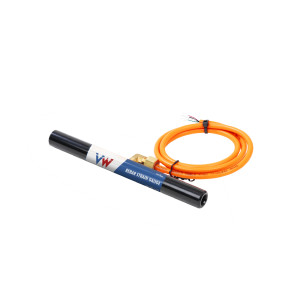

Le VW Rebar se compose d’un corps robuste intégrant un fil vibrant protégé et des pastilles d’ancrage permettant un transfert optimal des déformations du béton vers la corde vibrante. Installé directement sur les armatures avant le coulage, le capteur se déforme de manière identique à l’acier et au béton environnant. Les variations de tension dans la corde vibrante génèrent une modification de fréquence proportionnelle à la contrainte appliquée, assurant un comportement stable et reproductible pour le suivi à long terme des ouvrages en béton massif.

L’étendue de mesure du capteur atteint 3000 kg/cm², avec une précision de ±0,25 % F.S. et une non-linéarité de ±0,5 % F.S. Le capteur intègre un thermistor pour la compensation de température et le suivi thermique du béton. La plage de fonctionnement est de –30°C à +80°C. Le VW Rebar Strain Gauge fournit un signal en fréquence corde vibrante, compatible avec la majorité des centrales d’acquisition destinées aux jauges VW, notamment les solutions d’enregistrement de la gamme DOT.

Applications

• Mesure des déformations dans les armatures de béton
• Suivi des contraintes dans les pieux et micropieux en béton
• Surveillance des parois moulées et murs diafragme
• Contrôle de la déformation des fondations, radiers et semelles
• Monitoring des piles et culées de pont
• Suivi du comportement du béton dans les tunnels et revêtements béton
• Mesure des contraintes dans les caissons et puits forés
• Surveillance à long terme des ouvrages en béton massif
• Analyse structurelle pendant la construction et le durcissement du béton
• Suivi des zones critiques dans les structures soumises à charges élevées

19.3 x 190 x 40.3 mm

• kit IOT
