Ref: PTO 2

Capteur de couple prise de force - 0-5000 Nm - low cost

  • Mesure du couple et de la vitesse directement à la prise de force
  • Etendue de mesure : 0-2500 ou 0-5000 Nm
  • Non-linéarité: 0,5%
  • Interface: 1 3/8”-6, 1 3/8”-21, 1 3/4”-6 ou 1 3/4”-20
  • Transmission du signal par collecteur tournant
  • Codeur angulaire 60 ppr
  • Signal de sortie : non amplifiée (2 mv/v)
  • Design low-cost
  • Certificat de calibration inclus

Télécharger la fiche produit

?

Presentation

Le PTO2 de Michigan Scientific est un instrument destiné à mesurer le couple et la vitesse de rotation instantanés en sortie de la prise de force. Il se monte directement sur la prise de force via les cannelures livrées, sans modification mécanique. le PTO2 est livré avec la plupart des cannelures standard de l'agriculture (types 1, 2 et 3, 6, 20 ou 21 dents). Le mesure de couple se fait par jauges de contraintes. La vitesse de rotation est mesurée par un capteur à effet Hall sur l'arbre en rotation.

Specifications

Specification Valeur
étendue de mesure ±2500 Nm ou ±5000 Nm
Non linéarité ±0,5%
Hysteresis ±0,5%
Sortie vitesse 60 ppr
Interfaces 1 3/8”-6, 1 3/8”-21, 1 3/4”-6 ou 1 3/4”-20
Poids pour la version 1 3/8” spline type 3,7 kg

Slip ring based signal transmission

La transmission du signal de mesure depuis l'arbre en rotation est réalisé via un collecteur tournant de précision B4-2W/E60, qui intègre un codeur angulaire à effet Hall de 60 impulsions par tour pour la mesure de la vitesse de rotation.

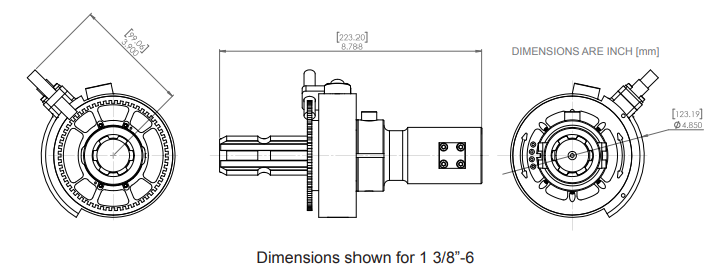

Dimensions

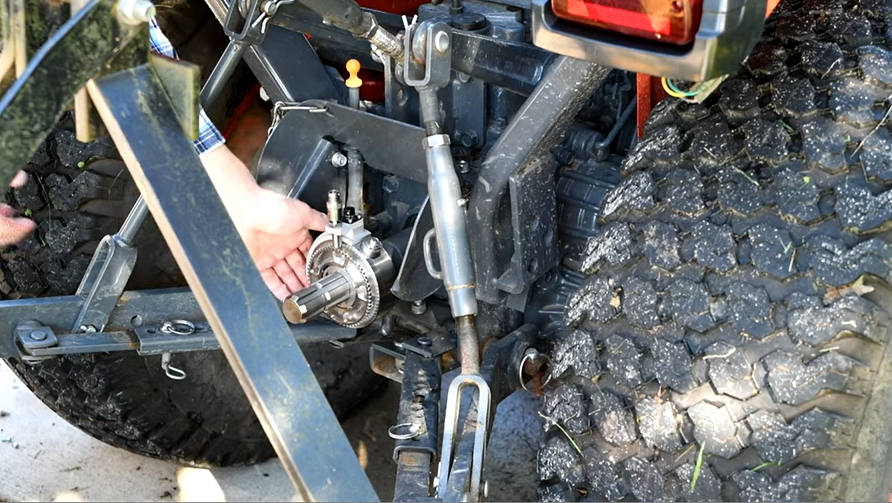

Utilisation

L'utilisation des PTO et PTO2 en video ci-dessous (cliquer pour lancer)

)

Suivant les besoins de l'application, le PTO2 peut être livré:

  • avec ou sans sortie vitesse
  • en version étanche ou non étanche

Le conditionnement du signal et des afficheurs sont disponibles en option.

Applications

  • Mesure de la puissance mécanique à la prise de force
  • Vérification de la puissance nominale délivrée à la prise de force
  • Optimisation de consommation / CO2
  • Développement de transmissions
Type de capteur
Prise de force
Gamme de mesure
1000 - 5000 Nm
Tension d'alimentation
± 15 Vcc
Température de fonctionnement
-40 à 105 °C
Classe de Protection
IP65

Interfaces mécaniques

  • Type 1: 1 3/8” (35mm) 6 tooth
  • Type 2: 1 3/8” (35mm) 21 tooth
  • Type 3: 1 ¾” (45mm) 6 tooth
  • Type 4: 1 ¾” (45mm) 20 tooth
  • Transport Case
