PMI-LOAD – Contrôleur de pesage multi-voies avec affichage et alertes

Présentation

Le PMI-LOAD est un contrôleur de pesage multi-voies conçu pour l'acquisition, l'affichage et la surveillance en temps réel des charges et efforts mécaniques.

Il permet de raccorder de 1 à 8 capteurs et de centraliser les mesures sur un écran tactile couleur de 7 pouces installé directement à proximité de l'équipement surveillé.

Selon la configuration, le PMI-LOAD accepte différents types de signaux :

• capteurs à pont de jauges
• sorties analogiques 0–5 V
• sorties 4–20 mA
• mesure de température

Le système réalise automatiquement la mise à l'échelle des signaux afin d'afficher directement une valeur exploitable par l'opérateur : charge, effort, masse ou autre grandeur définie lors de la configuration.

Affichage et contrôle local

L'écran tactile intégré permet de consulter les mesures directement sur le terrain, sans ordinateur supplémentaire.

L'utilisateur peut notamment :

• visualiser les charges en temps réel
• consulter plusieurs voies simultanément
• effectuer une tare
• régler la mise à l'échelle
• configurer les seuils haut et bas
• visualiser l'état des alarmes
• contrôler la répartition des charges entre plusieurs capteurs

Le système démarre automatiquement lors de sa mise sous tension et peut fonctionner en continu pour assurer une supervision locale permanente.

Signalisation par colonne lumineuse

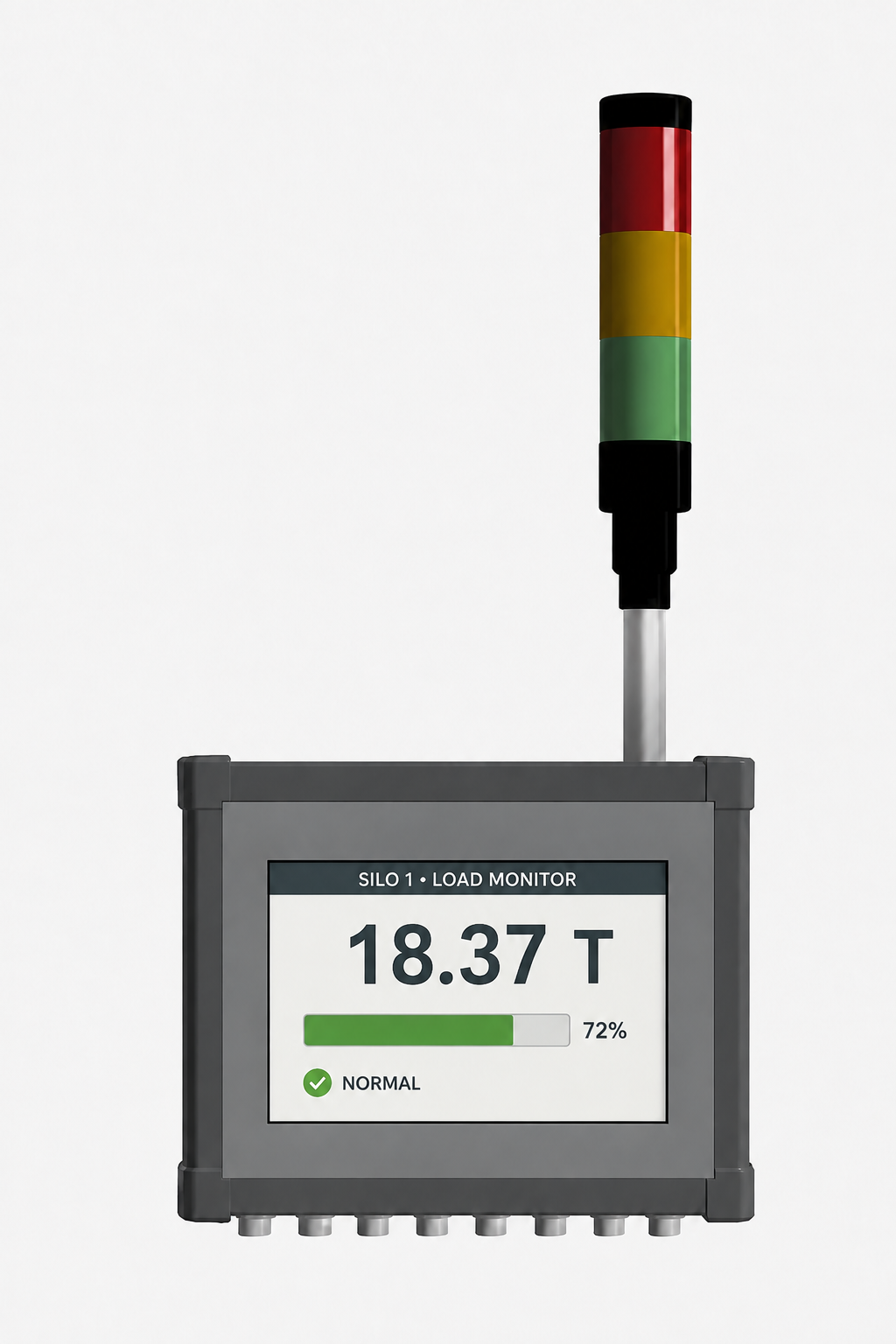

Le PMI-LOAD intègre une colonne lumineuse trois couleurs permettant à l'opérateur d'identifier immédiatement l'état de charge de l'installation.

La signalisation peut être configurée selon différents seuils :

• vert : fonctionnement normal
• orange : niveau de vigilance
• rouge : seuil d'alerte ou surcharge

Cette indication visuelle permet de contrôler rapidement l'état de l'installation, même lorsque l'opérateur se trouve à plusieurs mètres de l'afficheur.

Elle est particulièrement utile pour les opérations de remplissage, de chargement, de levage ou de surveillance de process.

Principe de fonctionnement

Les capteurs de force ou de pesage sont raccordés directement au PMI-LOAD par des connecteurs industriels.

Le fonctionnement comprend :

1. l'acquisition du signal de chaque capteur
2. la conversion du signal en valeur physique
3. l'application de la tare et de la mise à l'échelle
4. l'affichage des mesures sur l'écran tactile
5. la comparaison avec les seuils configurés
6. la commande de la colonne lumineuse
7. l'affichage des états d'alarme
8. la transmission éventuelle des données vers un système distant

La configuration multi-voies permet également de suivre la répartition d'une charge entre plusieurs points d'appui ou plusieurs capteurs.

Capteurs compatibles

Le PMI-LOAD peut être configuré pour fonctionner avec différents capteurs de pesage et d'effort.

Capteurs à pont de jauges

Les cellules de charge à pont de jauges constituent la configuration privilégiée pour les applications de pesage et de mesure de force.

Elles peuvent notamment être utilisées pour :

• la pesée de silos
• les trémies
• les machines
• les plateformes
• les structures
• les systèmes de levage

Capteurs 0–5 V

Les entrées tension permettent d'intégrer des capteurs disposant directement d'une sortie analogique conditionnée.

Capteurs 4–20 mA

Les entrées courant facilitent l'intégration de capteurs industriels et permettent notamment l'utilisation de longueurs de câble importantes.

Température

Des entrées température peuvent être intégrées selon la configuration afin d'ajouter une surveillance thermique au système.

Applications

Le PMI-LOAD est adapté notamment pour :

• surveillance de charge de silos
• pesage de trémies
• suivi de charge de structures
• pesage de machines industrielles
• équipements process
• contrôle de remplissage
• détection de surcharge
• suivi de répartition de charge
• surveillance multi-capteurs
• contrôle de seuils de sécurité
• systèmes de levage
• bancs d'essais
• équipements de manutention
• surveillance permanente ou temporaire

Installation

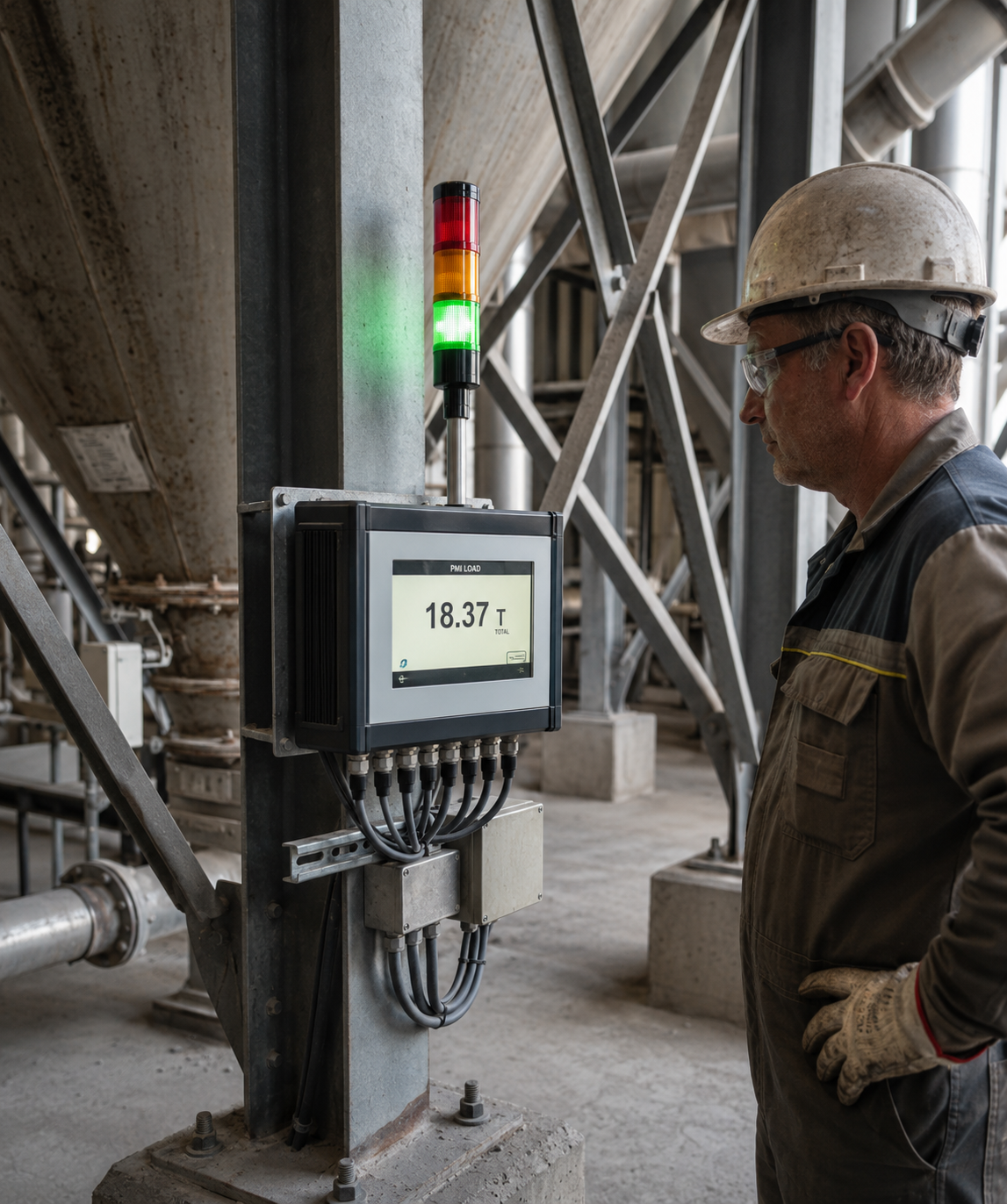

Le PMI-LOAD est conçu pour être installé directement à proximité de l'équipement surveillé ou à distance dans une zone facilement accessible aux opérateurs.

Le boîtier peut être installé :

• sur un mur
• directement sur une structure
• sur un support dédié
• sur un poteau cylindrique avec l'accessoire adapté

La mise en service comprend généralement :

1. le raccordement des capteurs
2. la définition du type de signal
3. le réglage du zéro
4. la mise à l'échelle
5. la configuration des unités
6. la définition des seuils
7. le contrôle de la colonne lumineuse
8. la vérification des différentes voies

Transmission des données

Le PMI-LOAD est avant tout conçu pour assurer une supervision locale autonome.

Une option de télémétrie permet cependant d'intégrer le contrôleur dans une architecture de monitoring connecté.

Selon la configuration, les mesures peuvent être :

• transmises vers un serveur distant
• visualisées depuis un PC
• intégrées à une supervision existante
• utilisées pour constituer un historique des charges

Cette option permet d'associer la simplicité d'un affichage local à une supervision distante de l'installation.

Boîtier PMI-LOAD

• Dimensions : 250 × 200 × 65 mm
• Dimensions indiquées : hors colonne lumineuse
• Poids : environ 1 500 g
• Matériau : aluminium polyester
• Fixation : murale ou sur structure
• Indice de protection : IP65
• Interface : écran tactile couleur 7"
• Signalisation : colonne lumineuse 3 états
• Connexion capteurs : connecteurs push-pull industriels

Options

• configuration de 1 à 8 voies
• seuils haut et bas personnalisés
• câbles adaptés aux fortes contraintes
• longueurs de câble personnalisées
• télémétrie
• envoi des données vers serveur
• visualisation distante sur PC
• intégration dans une architecture de monitoring connecté

Accessoires

• connecteurs push-pull industriels
• câbles renforcés
• supports de fixation
• kit de fixation murale
• kit de fixation sur poteau
• colonne lumineuse
• écran déporté
• coffret ou protection mécanique complémentaire
• équipements de télémétrie
