Ref: PMI-930-AJ

Amplificateur 3 voies pour capteurs à jauges

Conditionneur de jauges 3 voies miniature
Idéal pour capteurs de force 3 axes
Précision: 0,1%
Alimentation :12-24 VDC
Signal de sortie: +/- 10VDC, 0-20 mA, 4-20mA
Sensibilité entrée : 0,1 mV/V à 8 mV/V
Alimentation des ponts : 3 Vcc
Réponse fréquentielle : jusqu'à 25 kHz
Température de fonctionnement : -40 à 70°C
Dimensions : 82 x 32 x 100 mm
Nombre de voies ajustable en option

Connectez-vous à votre compte pour afficher les prix

Connexion

Présentation

Le PMI-930 AJ est un module de très petite taille, permettant le conditionnement de 1 à 3 ponts complets de jauges de contraintes. Il est proposé en option 6 ou 9 voies (nous consulter)

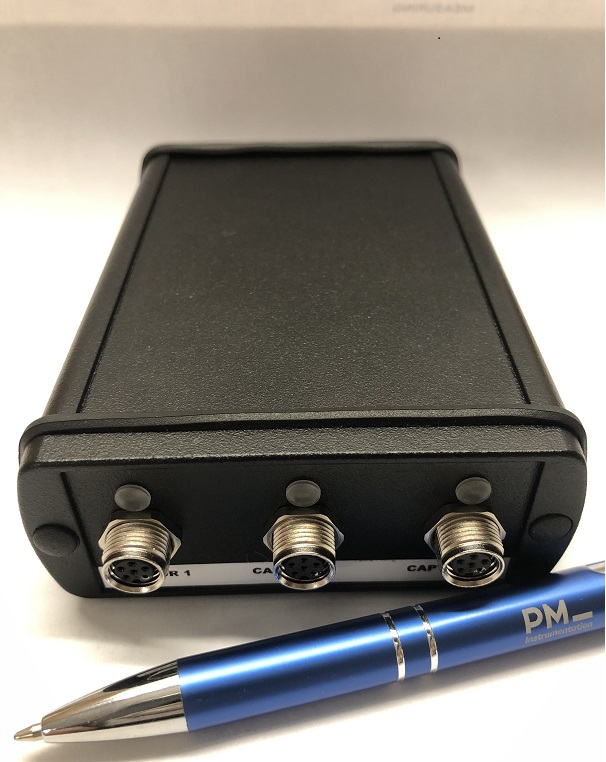

Le boitier est en aluminium IP65, des dimension 82 x 32 x 10 mm Le module inclus 3 conditionneurs de jauge indépendants. Le réglage des conditionneurs se fait par boutons poussoirs permettant le réglage de gain, de la sensibilité et la remise à zéro des voies de mesure.

Le module PMI-930 AJ est conçu pour le conditionnement des capteurs de force 3 composantes. Il peut être adapté pour des capteurs force 6 axes.

Configuration

La configuration simplifiée se fait par boutons poussoirs. Les sorties analogiques sont configurables en 0 ± 10Vcc, 0-10 Vcc, 0-5 Vcc, 4-20 ou 0-20 mA. IL peut être utilisée pour des capteurs à jauges avec des sorties mesures de 0.1 à 8 mV/Vcc.
