Ref: MICROTC

Amplificateur 1 voie Thermocouple Type K

  • Amplificateur 1 voie pour thermocouple Type K
  • Sortie tension linéaire avec la température
  • Température de fonctionnement: -40 à 100 °C
  • Compensation de soudure froide
  • Précision: +/- 3°C max sur la plage de température de fonctionnement
  • Réponse fréquentielle: 2,35 kHz
  • très faible encombrement - poids: 5 grammes

Télécharger la fiche produit

Ajouter à ma sélection ?

Présentation

L’amplificateur de thermocouple linéaire MicroTC permet:

  1. de rapidement connecter un thermocouple type K à une chaîne de mesure
  2. de conditionner le signal pour récupérer une tension analogique filtrée, corrigée par la compensation de soudure froide.

La tension est linéaire avec la température sur la place -50/+400 °C (gain: 5 mV/°C), et proportionnelle à la tension d'alimentation (7 à 16 VDC). Le conditionnement est réalisé au-delà de cette plage par extrapolation à l'aide d'un modèle polynomial, permettant la mesure de températures comprises entre -200 et 1360°C.

Les modules ont une excellente stabilité dans le temps et ne nécessitent pas de recalibrage, cependant, les paramètres du zéro et de l’intervalle sont réglables jusqu’à ± 3% pour s’adapter aux situations où un réglage précis est souhaité. Les réglages sont effectués à l’aide de potentiomètres situés sous l’étiquette du panneau avant et ne sont pas interactifs pour en faciliter l’utilisation.

Installation

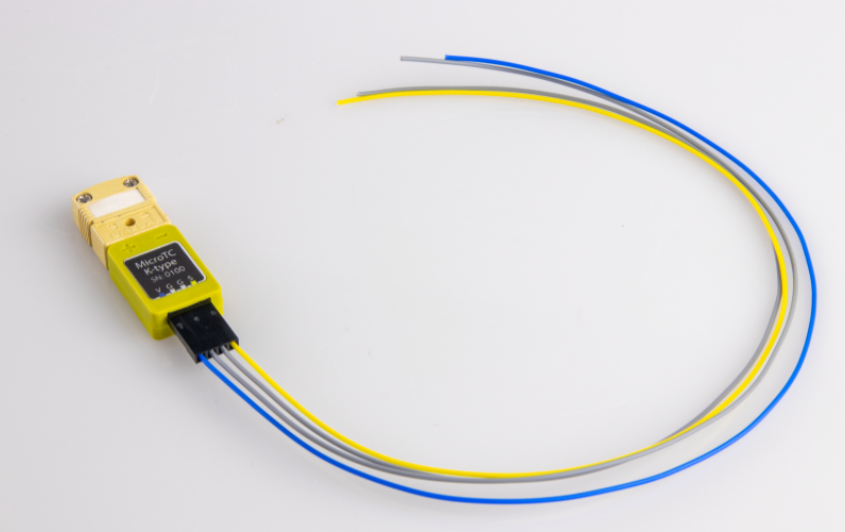

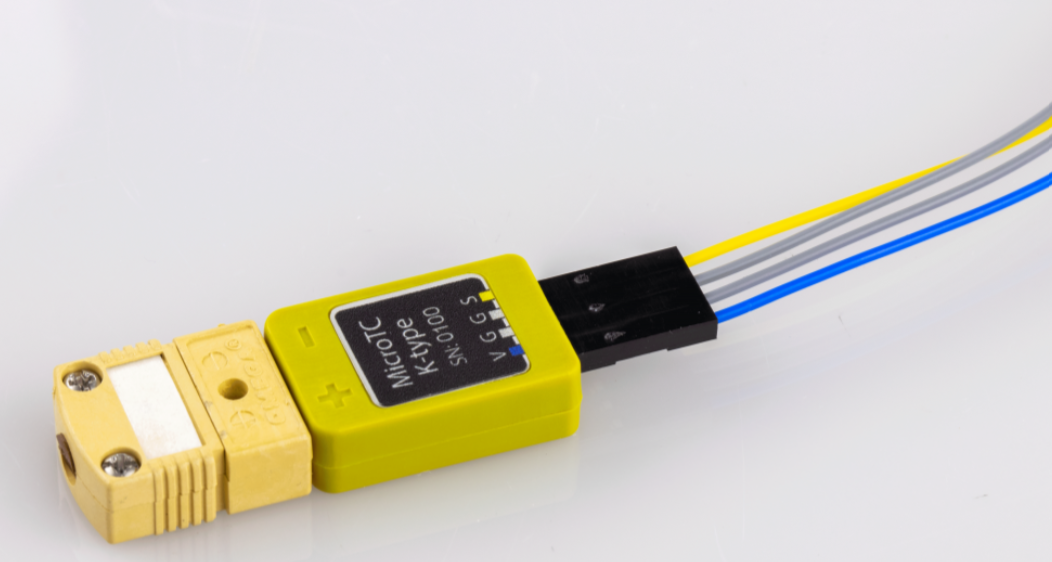

L'encombrement réduit, le poids minimal (5g) et la présence d'un trou central permet l'installation de l'amplificateur par collage, nouage, vissage sur la surface cible. Le thermocouple se branche directement sur le connecteur mâle miniature, l'alimentation et le signal de mesure amplifié sont eux reliés via des picots à souder à l'arrière.

Bornier 4 pins

Signal Label Color
Positive Supply Voltage V+ Blue
Amplifier Output S+ Yellow
Common G Gray
Negative Voltage V- Violet
Type d'électronique
Conditionneur de signaux
Voies d'entrée
1
Signal d'entrée
universel (a/V/TC/Pt)
Sortie analogique
0-10 VDC
Tension d'alimentation
7 à 16 V
Connecteur
Terminal 4 pin
Classe de Protection
IP40
Boitier
Plastique

Dimensions

37.5 x 8 x 15.2 mm

Pining

Signal Label Color
Positive Supply Voltage V+ Blue
Amplifier Output S+ Yellow
Common G Gray
Negative Voltage V- Violet
  • Augmentation de la bande passante
  • Version pour collecteur tournant
  • Boîtier d'alimentation
  • Afficheur
