Ref: AMP-TCn-x2

Amplificateur thermocouple 1 à 9 voies pour collecteur tournant

  • Amplificateur pour 2 à 9 thermocouples
  • Compensation de la soudure froide
  • Sortie: tension haut-niveau ± 10V Max
  • Gain: 10mV/°
  • Amplificateur différentiel faible bruit
  • Pour thermocouples type K, J, T, E
  • Se fixe sur le rotor des collecteurs tournant des série SR
  • Isolation des signaux d'entrée
  • Les amplificateurs sont empilables

Télécharger la fiche produit

?

Présentation

Les modules de condionnement de thermocouple pour collecteurs tournant AMP-TCn-x2 sont conçus pour fournir une compensation de soudure froide et une amplification du signal thermocouple. Ces amplificateurs sont montés entre le thermocouple et le rotor des collecteurs tournant des séries SR, et contribuent à l'optimisation de la qualité du signal transmis en réduisant les erreurs dues aux gradients de température ainsi qu'aux interférences magnétiques.

Les amplificateurs de thermocouple AMP-TCn-x2 sont constitués d'amplificateurs différentiels stables et d'un compensateur de jonction froide. Chaque amplificateur fournit une amplification pour deux à neuf thermocouples, selon le modèle sélectionné, pour les thermocouples J, K, E ou T.

Modèles disponibles

Modèle Nb de voies Type de Thermocouple
AMP-TC2-x2 2 x: E, J, K, T
AMP-TC3-x2 3 x: E, J, K, T
AMP-TC4-x2 4 x: E, J, K, T
AMP-TC5-x2 5 x: E, J, K, T
AMP-TC6-x2 6 x: E, J, K, T
AMP-TC7-x2 7 x: E, J, K, T
AMP-TC8-x2 8 x: E, J, K, T
AMP-TC9-x2 9 x: E, J, K, T
Type d'électronique
Conditionneur, Ampli pour Slip Ring
Voies d'entrée
2 , 3 , 4 , 5 , 6 , 7 , 8 , 9
Signal d'entrée
Thermocouple
Sortie analogique
0-10 VDC
Datalogger
non
Tension d'alimentation
± 15 Vcc
Connecteur
Bornier
Classe de Protection
IP40
Matériau
Plastique

Dimensions

  • Wiring
  • Slip ring
  • Power supply unit

Produits associés

collecteur tournant mesure

SR Series

Collecteur tournant axial robuste - 4, 6, 8, 10, 20, 36 voies

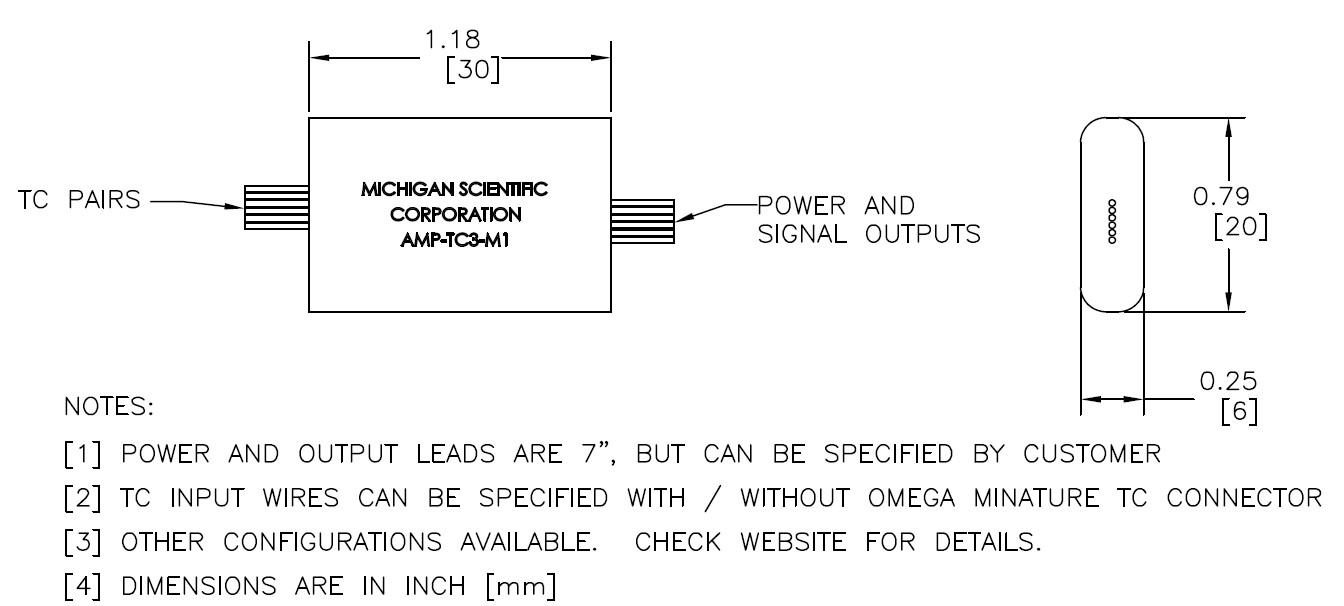

AMP-TCx-M1 - Amplificateur thermocouple miniature 1 à 3 voies
