Ref: M14

Système de surveillance vibratoire avec alarmes intégrées

Entrée capteur IEPE ou signal tension
Mesure accélération, vitesse ou déplacement
Analyse FFT intégrée jusqu’à 500 lignes
Filtres passe-haut / passe-bas programmables
Calcul RMS, pic, valeur crête-à-crête
Sortie 4–20 mA isolée + sortie AC
Deux relais d’alarme configurables (Avertissement / Alarme)
Communication RS-485 Modbus RTU
Configuration via logiciel PC USB
Montage compact rail DIN 35 mm

Présentation

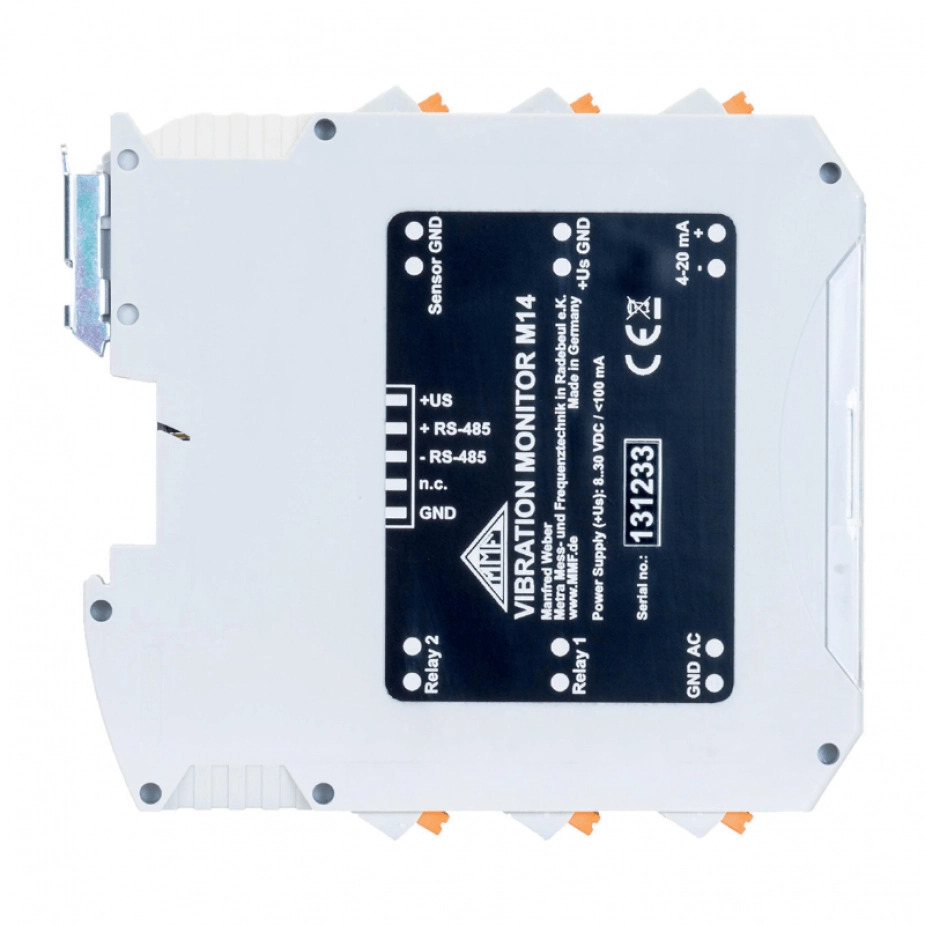

Le M14 est un moniteur de vibration universel conçu pour la surveillance continue des machines industrielles. Polyvalent et robuste, il intègre l’acquisition du signal, l’analyse et la gestion des alarmes dans un module compact monté sur rail DIN. Compatible avec les capteurs IEPE ou entrées tension, il permet une mesure précise de l’accélération, de la vitesse ou du déplacement selon les besoins de diagnostic ou de maintenance conditionnelle.

Opérations

Le M14 assure en temps réel le traitement du signal grâce à ses filtres passe-haut/passe-bas programmables et à son analyse FFT intégrée. Il calcule les valeurs clés (RMS, pic, crête-à-crête) et génère deux niveaux d’alarme indépendants pour la protection des équipements.

La communication Modbus RS-485 offre une intégration facile avec les automates et systèmes SCADA, tandis que les sorties 4–20 mA et AC permettent un usage en parallèle pour la supervision et la maintenance vibratoire.

Installation, mise en service

Le module se fixe simplement sur un rail DIN 35 mm et se raccorde à un capteur IEPE standard ou à une entrée tension. La configuration s’effectue via un PC connecté en USB : choix du type de mesure, réglage des filtres, niveaux d’alarme, bande FFT et paramètres de communication Modbus. Une fois installée, la mise en service est immédiate grâce à l’interface intuitive du logiciel et au contrôle visuel des statuts d’alarme.
