Ref: B02A00 / B02B00 / B06A00 / B06B00
Accéléromètre IEPE monoaxial à usage général - 50 à 500g - Connecteur axial ou radial
- Accéléromètre monoaxial IEPE (Integrated Electronic Piezoelectric)
- Application générale
- Etendues de mesure : ± 500g à ± 50g
- Sensibilité : 10mV/g à 100 mV/g
- Bande passante à ± 5 % : 1 Hz à 8 kHz (modèle 50g) et 2 Hz à 10 kHz (modèle 500g)
- Bande passante à ± 10 % : 0,5 Hz à 10 kHz (modèle 50g) et 1,2 Hz à 12 kHz (modèle 500g)
- Connectique : connecteur 10-32 (axial ou radial)
- Fixation : par vissage via taraudage 10-32
- Masse : 14 grammes (modèle 50g) et 12 grammes (modèle 500g)
- Température de fonctionnement : -40° to +120°C
- Câble compatible configurable ici
Connectez-vous à votre compte pour afficher les prix
Connexion
?
Présentation
Les modèles B02A00, B02B00, B06A00 et B06B00 sont des accéléromètres monoaxes piézoélectriques (IEPE) conçus pour usage général. La fixation se fait par vissage (taraudage 10-32). La connectique est en 10-32, en position axiale ou radiale.
Spécifications
Modèle | B02A00 | B03A00 | B05A00 | B06A00 | B07A01 | B08A01 | B09A01 |
---|---|---|---|---|---|---|---|
Sensibilité | 10 mV/g | 20 mV/g | 50 mV/g | 100 mV/g | 200 mV/g | 300 mV/g | 500 mV/g |
Etende de mesure | 500g | 250g | 100g | 50g | 25g | 15g | 10g |
Résolution | 0.001 grms | 0.0005 grms | 0.0002 grms | 0.0001 grms | 0.00005 grms | 0.0004 grms | 0.00002 grms |

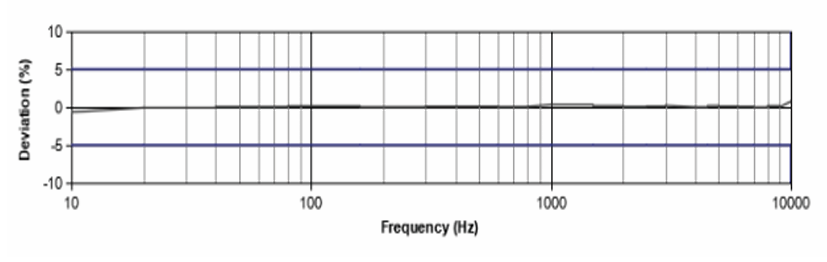

Réponse en fréquence (5%) | 2 Hz à 10 kHz | 1 Hz à 10 kHz | 1 Hz à 8 kHz | 1 Hz à 8 kHz | 1 Hz à 6 kHz | 1 Hz à 8 kHz | 1 Hz à 4 kHz |
Réponse en fréquence (10%) | 1,2 Hz à 12 kHz | 0,5 Hz à 12 kHz | 0,5 Hz à 10 kHz | 0,5 Hz à 10 kHz | 0,5 Hz à 8 kHz | 0,5 Hz à 6 kHz | 0,5 Hz à 6 kHz |
Sortie connecteur | UNF 10-32 axiale | UNF 10-32 axiale | UNF 10-32 axiale | UNF 10-32 axiale | UNF 10-32 axiale | UNF 10-32 axiale | UNF 10-32 axiale |
Masse | 12g | 12.5g | 13g | 14g | 15g | 29g | 29.5g |
Dimensions | ⌀13.1×25 mm | ⌀13.1×25 mm | ⌀13.1×25 mm | ⌀13.1×25 mm | ⌀13.1×25 mm | ⌀16.1×26.1 mm | ⌀16.1×26.1 mm |
Fixation | Trou taraudé 10-32 | Trou taraudé 10-32 | Trou taraudé 10-32 | Trou taraudé 10-32 | Trou taraudé 10-32 | Trou taraudé 10-32 | Trou taraudé 10-32 |
Température de fonctionnement | -40 à +120°C | -40 à +120°C | -40 à +120°C | -40 à +120°C | -40 à +120°C | -40 à +120°C | -40 à +120°C |
Fréquence de résonance | > 48 kHz | > 40 kHz | > 32 kHz | > 29 kHz | > 26 kHz | > 18 kHz | > 17 kHz |
Modèle | B02B00 | B03B00 | B05B00 | B06B00 | B07B01 | B08B01 | B09B01 |
---|---|---|---|---|---|---|---|
Sensibilité | 10 mV/g | 20 mV/g | 50 mV/g | 100 mV/g | 200 mV/g | 300 mV/g | 500 mV/g |
Etende de mesure | 500g | 250g | 100g | 50g | 25g | 15g | 10g |
Résolution | 0.001 grms | 0.0005 grms | 0.0002 grms | 0.0001 grms | 0.00005 grms | 0.0004 grms | 0.00002 grms |
Réponse en fréquence (5%) | 2 Hz à 10 kHz | 1 Hz à 10 kHz | 1 Hz à 8 kHz | 1 Hz à 8 kHz | 1 Hz à 6 kHz | 1 Hz à 4 kHz | 1 Hz à 5 kHz |
Réponse en fréquence (10%) | 1,2 Hz à 12 kHz | 0,5 Hz à 12 kHz | 0,5 Hz à 10 kHz | 0,5 Hz à 10 kHz | 0,5 Hz à 8 kHz | 0,5 Hz à 6 kHz | 0,5 Hz à 6 kHz |
Sortie connecteur | UNF 10-32 radiale | UNF 10-32 radiale | UNF 10-32 radiale | UNF 10-32 radiale | UNF 10-32 radiale | UNF 10-32 radiale | UNF 10-32 radiale |
Masse | 12g | 12.5g | 13.3g | 14.2g | 14.5g | 25g | 30g |
Dimensions | ⌀13.1×18.8 mm | ⌀13.1×18.8 mm | ⌀13.1×18.8 mm | ⌀13.1×18.8 mm | ⌀13.1×18.8 mm | ⌀16.1×19.1 mm | ⌀16.1×19.1 mm |
Fixation | Trou taraudé 10-32 | Trou taraudé 10-32 | Trou taraudé 10-32 | Trou taraudé 10-32 | Trou taraudé 10-32 | Trou taraudé 10-32 | Trou taraudé 10-32 |
Température de fonctionnement | -40 à +120°C | -40 à +120°C | -40 à +120°C | -40 à +120°C | -40 à +120°C | -40 à +120°C | -40 à +120°C |
Fréquence de résonance | > 48 kHz | > 40 kHz | > 32 kHz | > 29 kHz | > 26 kHz | > 18 kHz | > 17 kHz |

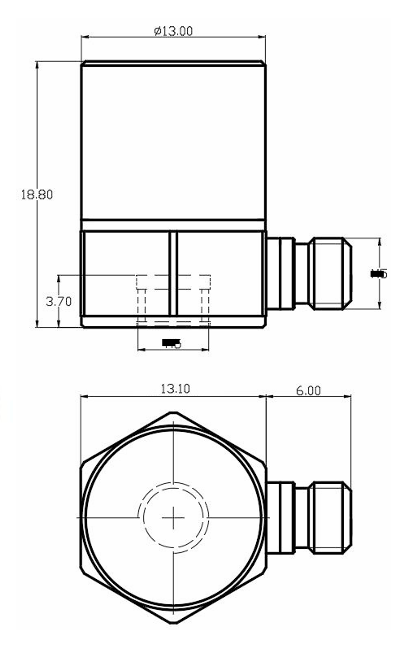

Dimensions
Applications
- Analyse modale
- Test Automobile
- Essais labo
- Etude vibratoire / étude de chocs
- Nombre de composantes
- 1 Axe
- Technologie
- Piezoélectrique (IEPE)
- Type de produit
- Accéléromètre
- Sensibilité
- 10 / 100 mV/G
- Etendue de mesure linéaire
- 500 / 50 G
- Bande passante (-3 dB)
- 8000 Hz
- Non linéarité (% PE)
- ± 1 %
- Signal de sortie
- ± 5 VDC
- Température de fonctionnement
- -40 à 120 °C
- Connecteur
- 10-32
- Classe de Protection
- IP68
- Matériau
- Acier Inoxydable
- Etendue de mesure
- 50-500g
- Câble 3, 6 ou 9m, sorties BNC
- Connectique
- Certificat d'étalonnage ISO-17025 (en standard, le capteur est fourni avec un certificat standard usine)
- Autres versions disponibles : 250 ; 100 ; 25g
- Conditionneur
