Capteur de déplacement linéaire potentiométrique 50 à 1000 mm
- Type : Capteur de déplacement linéaire
- Technologie: potentiométrique
- Mesure via tige linéaire
- Etendue de mesure : de 0-50 à 0-1000 mm
- Non-linéarité: 0,25%
- Résolution infinie et excellente répétabilité (0,01 mm)
- Sortie: potentiométrique, 0-10V ou 4-20 mA
- Sortie connecteur axiale DIN43650 ou câble blindé
- Température d'utilisation : de -30 °C à 100 °C
- Construction : Aluminium & Inox
- Durée de vie : jusu'à 50 millions de cycles
- Protection : IP62
- Consulter la gamme des potentiométres linéaires
Présentation
Le capteur de déplacement LTM est une solution compacte et robuste pour la mesure de position linéaire, utilisée dans une grande variété d’environnements industriels. Grâce à sa technologie potentiométrique, il assure une mesure absolue, fiable même après coupure de l’alimentation.
Disponible en 26 étendues de mesure comprises entre 0-50mm et 0-1000mm, le LTM est alimenté en tension continue, et est disponible en sortie potentiométrique, 0-10V ou 4-20 mA. Le signal de sortie est linéaire avec la position absolue (ex: non-linarité : < ± 0,10mm pour 100mm de déplacement), et s’intègre facilement grâce à son boîtier en aluminium et ses options de connexion standardisées.
Spécifications
Paramètre | Valeur |
---|---|
Plage de mesure | 50 à 1000 mm (modèles tous les 25 mm) |
Linéarité indépendante | de ±0,2 % à ±0,1 % selon modèle |
Résolution | Infinie |
Répétabilité | 0,01 mm |
Vitesse max. | 5 m/s |
Signal de sortie | Potentiométrique / 4-20 mA / 0-10 V |
Tension d’alimentation | 20 à 30 VDC / 42 V max |
Indice de protection | IP62 |
Température de fonctionnement | -30 °C à +100 °C |
Connexion électrique | Câble PVC ou prise DIN 43650-A |
Durée de vie | Jusqu’à 50 millions de cycles |
Matériaux | Corps : aluminium / Tige : acier inoxydable |
Installation
Le corps du capteur est en aluminium. La liaison du capteur LTM avec la pièce mobile est réalisée à l'aide d'une tige filetée.
Dimensions

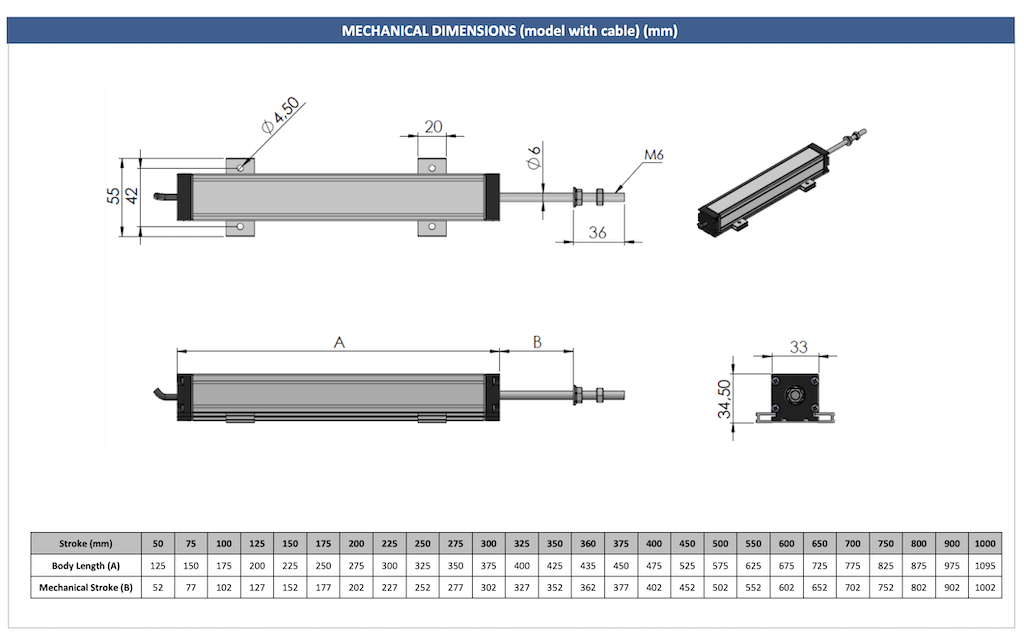

LTM avec câble | LTM avec connecteur |
---|---|
![]() |
![]() |
Connectique

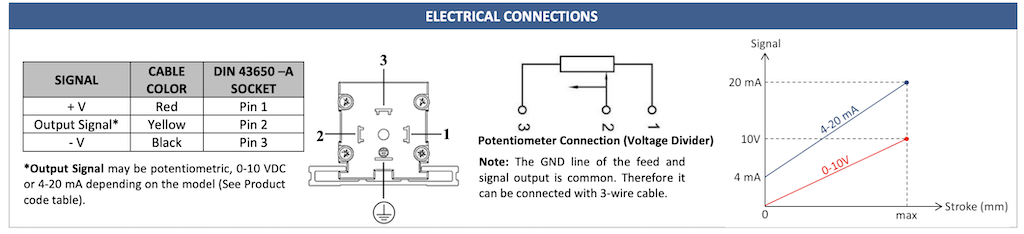

La connectique électrique est un connecteur DIN 43650 montée dans l'axe du capteur. Une sortie câble est également possible

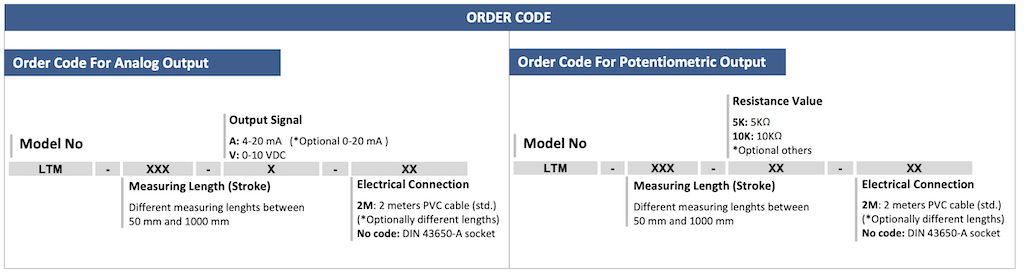

Configuration
Applications
- Machines industrielles (bois, textile, métallurgie)
- Machines hydrauliques
- Presse plieuse, cintreuses, équipements de test
- Systèmes de contrôle et d’automatisation
- Applications médicales et domotiques
- génie civil
- Technologie
- potentiomètre linéaire
- Etendue de mesure
- ±51 à ±250 mm, ± 251 à ±2 m
- Non-répétabilité
- 0.01 % FS
- Non linéarité (% PE)
- ± 0.1 %
- Sortie analogique
- 0-10 VDC, 4-20 mA
- Température de fonctionnement
- -30 à 100 °C
- Classe de Protection
- IP40
- alimentation
- 1-42V ou 12..30VDC
- Matériau
- Aluminium
- Connectique
- Connecteur DIN43650-A
Dimensions

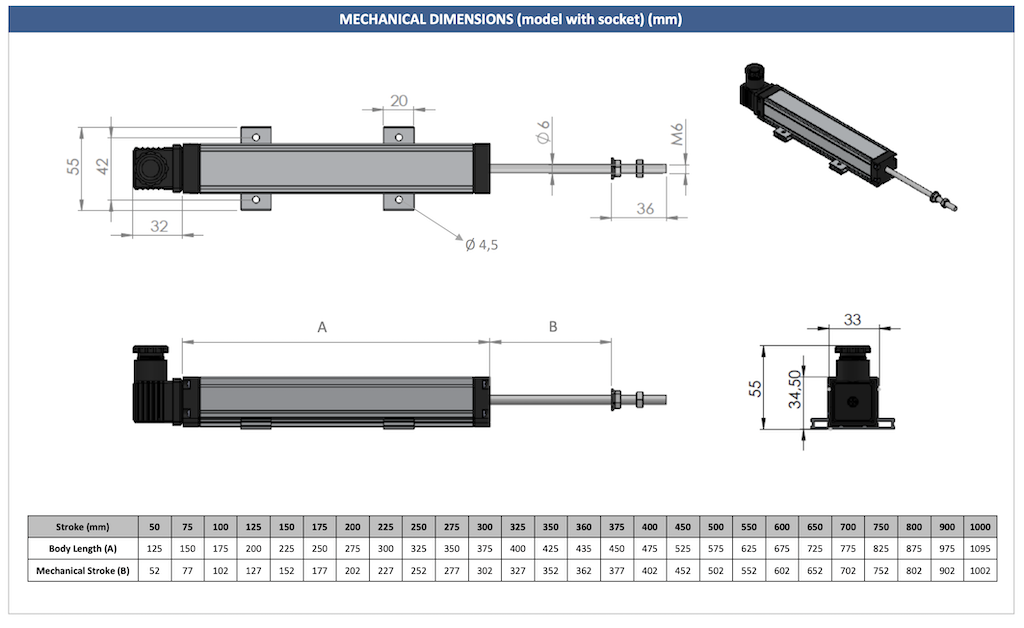

LTM avec câble | LTM avec connecteur |
---|---|
![]() |
![]() |
Connectique
- Longueurs de câble personnalisées
- Sorties analogiques au choix : 4-20 mA, 0-10 V, potentiométrique
- Résistance interne : 5 kΩ ou 10 kΩ (autres sur demande)
- Câble de raccordement 2 m (standard)
- Connecteur DIN43650-A (option)
- Supports de montage coulissants
- Enregistreur
- Système de monitoring
