Ref: KD120 - ±100N to ±2kN

Capteur de force à double flexion | ±100Nà ±2kN - 150°C IP67

  • Capteur de force à double poutre de flexion
  • Etendues de mesure : ±100N, ±200N, ±500N, ±1000N, ±2000N
  • Précision : 0.1 % de la pleine échelle
  • Protection à la surcharge : 150% - Force latérale maximale : 200%
  • dimensions: 120 mm x Ø 42 mm
  • Introduction de l'effort : 2 x trou traversant Ø 8,2 mm
  • Sortie : 1 mV / V - Alimentation : 10 Vcc max
  • Sortie câble 5 m LiYCY 4x0,14/PUR OU 5 m E 2419 STK 6 6x0,25 PTFE;
  • Acier inoxydable IP67
  • Temperature : -10 à 85°C (-20 à 150°C en option)
  • Poids: 320 gr

Télécharger la fiche produit

?

Présentation

Le capteur de force à jauges de contraintes KD120 est conçu pour la mesure d'efforts par flexion jusqu'à +/- 2kN. Le montage et l'introduction de l'effort se font via 2 trous traversant de Ø 8,2 mm de chaque côté. La mesure de force est déterminée par la flexion du capteur sous sous la charge.

Grâce à sa conception en double poutre, le capteur de force KD120 offre une tolérance aux efforts excentriques et latéraux (limite d'effort latéral: 200% de l'effort nominal)

Les étendues de mesure disponibles sont: ±100N, ±200N, ±500N, ±1000N, ±2000N. La précision est de 0,1% pour une sensibilité nominale de 1 mV / V. La connectique consiste en un câble de sortie, 5m 4 fils.

Spécifications

Etendue de mesure ±100N, ±200N, ±500N, ±1000N, ±2000N
Précision 0,1 %
Non-linéarité 0,02 %
Dimensions 120 mm x Ø 42 mm
Signal de sortie 2 mV/V
Limite de force radiale 150%
Limite de force latérale 200%
Température de fonctionnement -10 à 85°C (-20 à 150°C en option)

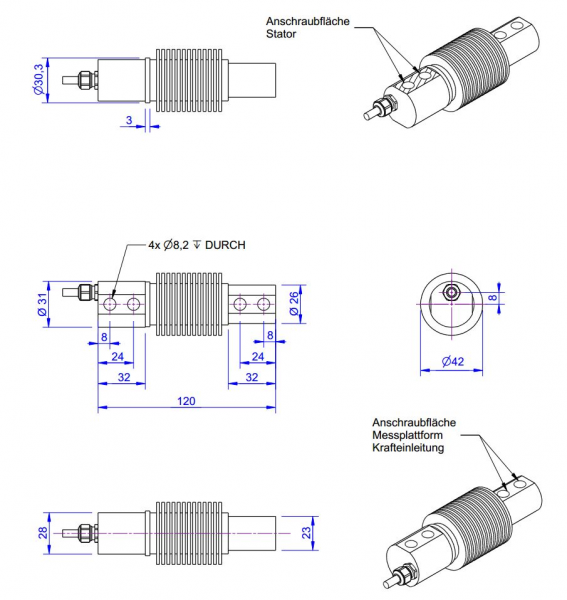

Construction, Dimensions

Le KD120 est en inox étanche IP67. Le poids est de 320 grammes. La température de fonctionnement nominale, de -10 à 85°C, peut être élargie à -20 / 150°C en option

Conditionnement et acquisition

Le capteur de force KD120 est alimenté entre 1 et 10 Vcc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionneur. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : Amplifie le signal de mesure et délivre une tension ou un courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Systèmes d'acquisition : Transmission des signaux de mesure vers un PC ou un automate. Logiciel d'acquisition PC inclus.

Applications

  • Balance industrielle
  • Bancs de test
  • Mesure d'efforts
  • Médical
Type de capteur
Capteur poutre
Etendue de mesure Fz
±100N , ±200N , ±500N , ±1000N , ±2000N
Précision (erreur totale)
≤ 0.1 %
Non linéarité (% PE)
± 0.03 %
Hystérésis
0.3 % FS
Non-répétabilité
0.01 % FS
Compensation en température
-10 à 70 °C
Température de fonctionnement
-10 à 85 °C
Sensibilité au Zéro
0.008 %PE/°C
Sortie analogique
non-amplifié
Signal de sortie
0.5 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Connectique
5 m Unitronic FD CP Plus/4x0,14 / E 2419 STK 6 6x0,25 PTFE
Direction de mesure
Flexion
Déflection Fz
0.1 mm
Surcharge
400 %PE
Construction
Inox
Classe de Protection
IP65
Plage d'effort à mesurer
⩽ 250 N, 250 N - 5 kN
Application
Haute Précision, low cost

  • étendue de mesure
  • Longueur de câble
  • TEDS
  • Plage de température spéciale
  • Ajouter un connecteur au câble
  • Instrumentation
