Ref: IPS-100
Proximètre inductif sans contact - 0-2 à 0-15 mm
- Proximètre sans contact inductif
- Etendue de mesure : 0-2 mm à 0-15 mm
- Distance de détection : jusqu'à 11mm
- Cible : métaux ferreux
- Sortie commutation 2 fils ou 3 fils (NPN ou PNP) - 2 kHz (3 fils) ou 1 kHz (2 fils)
- Etanchéité : IP67
- Dimensions :
- Alimentation : 10-30 VDC
- Connectique : M12 ou sortie câble
- Insensibilité à l’huile, aux poussières, à l’humidité, aux champs magnétique
- Température d'utilisation : -20…+70°C
?
Détecteur de proximité sans contact
Principe de fonctionnement
Les proximètres de la série IPS-100 sont utilisés pour la détection automatisée et sans contact de pièces métalliques, magnétiques ou non magnétiques, à une distance pouvant atteindre 11mm.
L'entrée d'une pièce métallique dans le champ de détection du IPS-100 est signalée par le changement de couleur d'une LED sur le proximètre, ainsi que le changement d'état de la sortie cummutation. Le IPS-100 est disponible avec 4 seuils de détection : 1.4, 2.8, 5.6 et 11mm. Les temps de commutation sont compris entre 500 µs et 1 ms.
Spécifications
| Modèle | IP 108 | IPS 112 | IPS 118 | IPS 130 |
|---|---|---|---|---|
| Etendue [mm] | 2 | 4 | 8.0 | 15.0 |
| Distance de commutation [mm] | 1.4 | 2.8 | 5.6 | 11 |
| Dimensions de la cible [mm] | 8x8x1 | 12x12x1 | 25x25x1 | 45x45x1 |

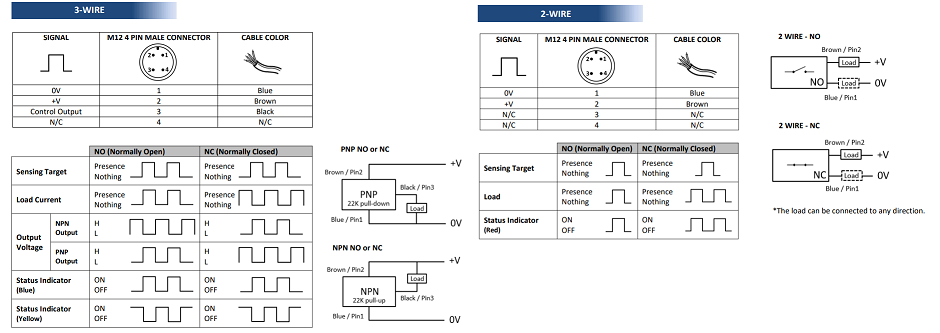

Connectique

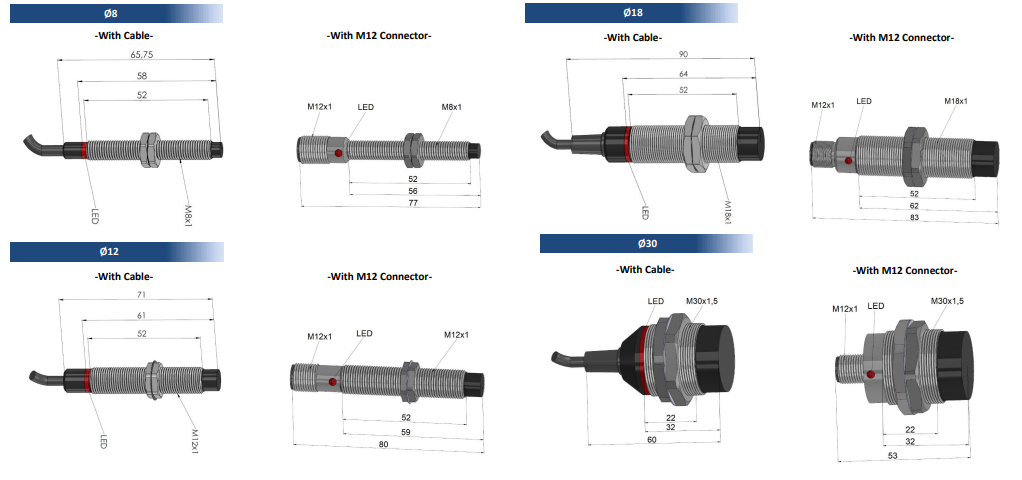

Dimensions
Applications
- Mesure de vitesse de rotation de turbine ou compresseur
- Comptage
- Détection fin de course
- Technologie
- Courant de Foucault
- Etendue de mesure
- 0 à ±50 mm
- Remarque
- Non linéaire
- Bande passante (-3 dB)
- 10000 Hz
- Sortie analogique
- 0-10 VDC
- Température de fonctionnement
- -200 à 200 °C
- Classe de Protection
- IP67
- Tension d'alimentation
- 10 Vcc
- Matériau
- Acier
Datasheet_IPS-100_PMi_EN.pdf
IPS.rar
Connectique
Dimensions
- étendue de mesure
- type de connectique
- module d'acquisition
- électronique relais
