Enregistreur de données modulaire pour la surveillance industriel

Présentation

Le INDU-LOGGER-M est un système d'acquisition et d'enregistrement modulaire conçu pour la surveillance d'équipements, de machines et de process industriels.

Il permet de centraliser les mesures provenant de différents capteurs ou équipements disposant d'une communication numérique de type RS-485 / Modbus RTU ou Ethernet / Modbus TCP.

Contrairement à un datalogger standard disposant d'un nombre fixe d'entrées, le INDU-LOGGER-M est configuré selon les besoins de chaque projet : nombre de capteurs, fréquence d'acquisition, capacité de stockage, alimentation, communication et environnement d'installation.

Il peut ainsi être utilisé pour créer une architecture de monitoring dédiée à une machine, une ligne de production, un équipement isolé ou un ensemble complet d'installations industrielles.

Acquisition des données

Le INDU-LOGGER-M peut interroger automatiquement différents équipements et capteurs industriels.

Selon la configuration, il permet notamment d'acquérir :

• pression
• température
• déplacement
• position
• inclinaison
• déformation
• charge et effort
• niveau
• débit
• vibration basse fréquence
• paramètres électriques
• états de fonctionnement
• données issues d'automates ou d'équipements Modbus

La fréquence d'acquisition peut être configurée selon la dynamique du phénomène surveillé, jusqu'à plusieurs mesures par seconde pour les applications compatibles.

Principe de fonctionnement

Les différents capteurs et équipements sont raccordés au INDU-LOGGER-M via les interfaces de communication disponibles.

Le fonctionnement comprend généralement :

1. l'interrogation automatique des capteurs
2. l'acquisition des différentes grandeurs
3. l'horodatage des mesures
4. l'enregistrement dans une base de données locale
5. le traitement éventuel des valeurs
6. la comparaison avec des seuils configurés
7. le transfert vers un serveur distant
8. la visualisation et l'exploitation des données

Les données peuvent être transmises automatiquement vers un serveur client ou une plateforme de supervision par API Web ou FTP.

En cas d'indisponibilité du réseau, les mesures restent enregistrées localement et peuvent également être récupérées directement par USB.

Stockage et transmission

Le système dispose d'un stockage local permettant de conserver un historique important des mesures.

Selon la configuration, les données peuvent être :

• enregistrées localement
• transférées automatiquement vers un serveur distant
• sauvegardées sur un serveur secondaire
• récupérées par clé USB
• accessibles par FTP
• mises à disposition par API Web
• intégrées à une supervision existante

Cette architecture permet de conserver les mesures même en cas d'interruption temporaire de la connexion réseau.

Applications

Le INDU-LOGGER-M est particulièrement adapté pour :

• surveillance de machines industrielles
• monitoring de lignes de production
• suivi de process
• acquisition multi-capteurs
• surveillance d'équipements isolés
• suivi de pompes et compresseurs
• monitoring de moteurs et actionneurs
• suivi de cuves, silos et réservoirs
• surveillance de réseaux hydrauliques
• monitoring d'installations énergétiques
• suivi d'équipements de production
• maintenance conditionnelle

Architecture modulaire

Le INDU-LOGGER-M n'est pas limité à une configuration standard.

L'architecture est définie en fonction :

• du nombre de capteurs
• des protocoles de communication
• de la fréquence de mesure
• du volume de données
• de la durée d'archivage
• des moyens de communication disponibles
• de l'alimentation du site
• des conditions environnementales
• du mode de récupération ou de supervision souhaité

Cette approche permet d'adapter précisément le système aux besoins du projet sans imposer une architecture surdimensionnée ou inadaptée.

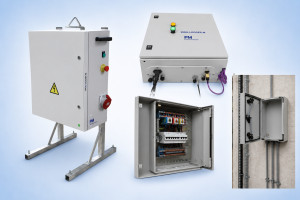

Coffret

Les dimensions du INDU-LOGGER-M sont définies selon le nombre de capteurs, les interfaces de communication, les alimentations et les équipements intégrés.

Une configuration type peut être réalisée dans un coffret d'environ :

• 600 × 400 × 400 mm

D'autres dimensions peuvent être proposées selon :

• le nombre de voies
• les équipements intégrés
• les protections électriques
• le type d'alimentation
• les interfaces de communication
• les contraintes d'installation

Le coffret peut être adapté pour une installation intérieure ou extérieure selon l'environnement du projet.

Options

• nombre de capteurs configurable
• interfaces RS-485 / Modbus RTU
• interfaces Ethernet / Modbus TCP
• convertisseurs et passerelles de communication
• stockage local grande capacité
• fréquence d'acquisition configurable
• transfert automatique vers serveur distant
• sauvegarde sur serveur secondaire
• accès par FTP
• intégration par API Web
• récupération locale par USB
• supervision locale ou distante
• affichage local
• écran tactile industriel
• seuils et alarmes
• rapports automatiques
• alimentation 230 VAC
• alimentation 24 VDC
• alimentation par batterie
• alimentation solaire
• modem 4G / LTE selon le projet
• Ethernet industriel
• coffret renforcé
• coffret pour installation extérieure
• température étendue selon les composants sélectionnés
• intégration et câblage de capteurs spécifiques
• configuration et essais en usine
• installation et mise en service sur site

Accessoires

• alimentation 230 VAC / 24 VDC
• alimentation secourue
• batterie
• panneau solaire
• modem 4G / LTE
• switch Ethernet industriel
• convertisseur RS-485 / Ethernet
• isolateurs RS-485
• répéteurs de communication
• antenne déportée
• écran industriel
• écran tactile
• colonne lumineuse
• coffret électrique
• coffret de protection
• presse-étoupes
• connecteurs industriels
• borniers
• câbles de communication
• câbles Ethernet
• protections électriques
• supports muraux
• accessoires de fixation
