Ref: FM-207

Système de mesure de force de fermeture d'ouvrant automobile, 0-500N

Application : mesure de force de fermeture vitres électriques
Standards: directive 2000/4/EG, FMVSS118
Plage de mesure: 0/500N
Rigidité: 10 N/mm
Précision : +/– 3 N (0–100 N) ou +/– 3 % (>100 N)
Enregistreur de mesures et logiciel d'analyse inclus
Génération automatique de rapports de test
Affichage graphique de la force
Stockage jusqu'à 100 mesures
Dimensions: 250 x 60 x 160 mm
Poids : 1.000 g
Gamme de température : 0–40 °C
Gamme de température étendue : –40 … +85 ° (pas pour opération permanente)
Horloge en temps réel embarquée

Télécharger la fiche produit

Présentation

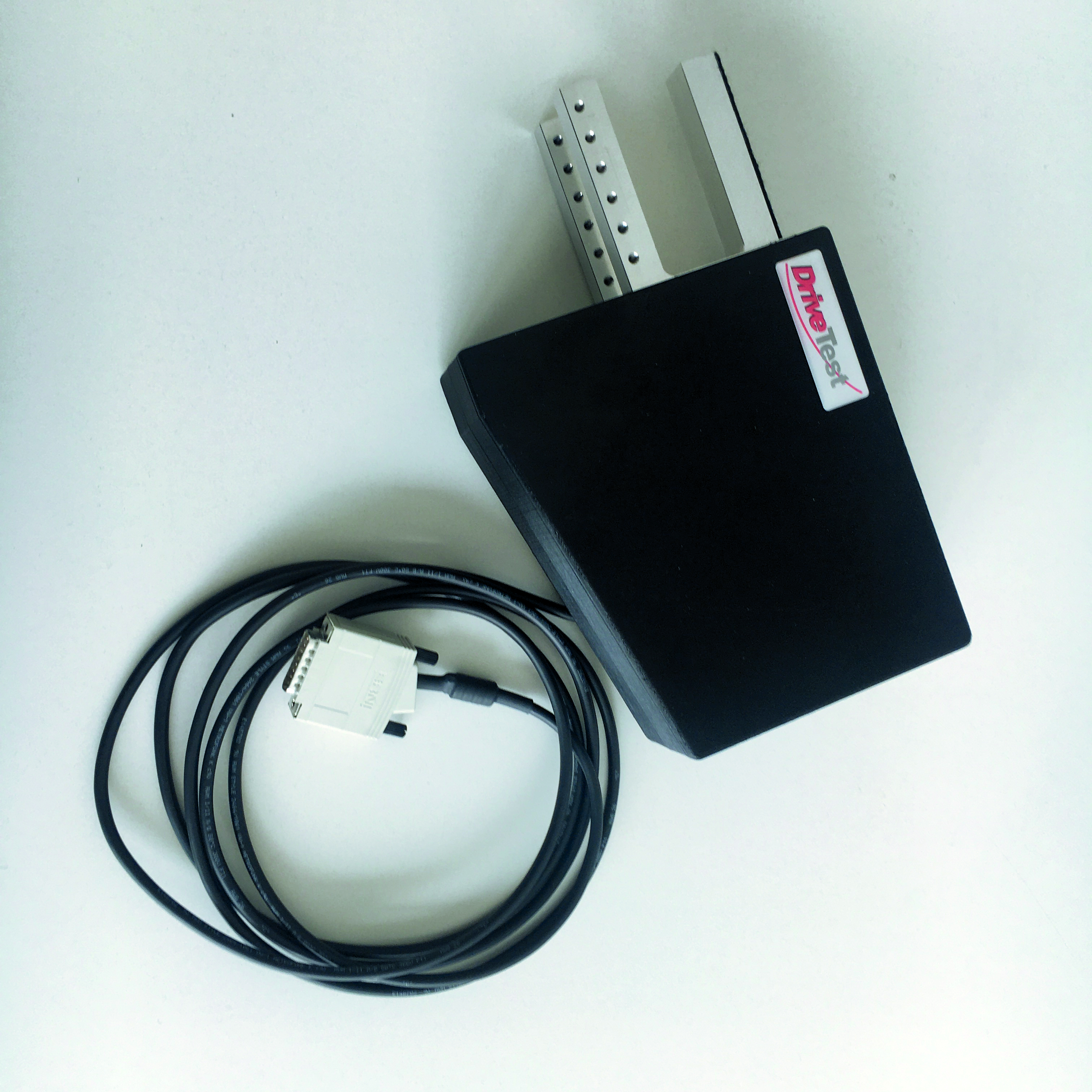

Le FM 207 est un système de mesure de la force de fermeture des vitres électriques en automobile. Le FM-207 est aussi bien utilisé en développement, en validation, pour l'homologation ou lors du contrôle (fin de production, homologation ou contrôle technique) du système d'ouvrant.

La construction est robuste, et la mesure précise et stable. La maintenance consiste en un réétalonnage annuel ou biannuel selon les standards en place chez l'utilisateur.

Spécifications

Plage de mesure: 0/500N
Précision : +/– 3 N (0–100 N) ou +/– 3 % (>100 N)
Ecart max. (détendu) : 70 mm - Ecart min. (butée) : 15 mm

Utilisation

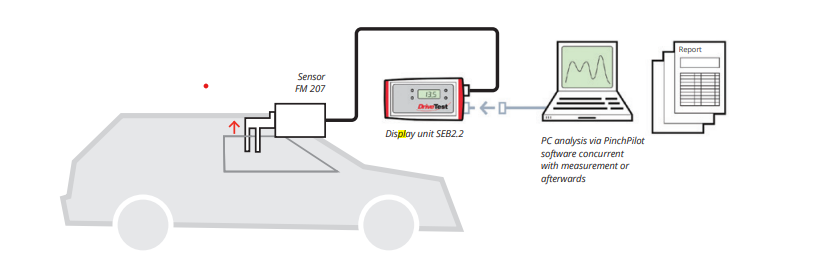

L'utilisation, simple et rapide, ne requiert aucune formation. Les mesures sont déclenchées et enregistrées à l'aide du pupitre fourni.

La configuration, la visualisation, l'évaluation des mesures ainsi que la création automatisée de rapports de test sont realisés à l'aide du logiciel PC Pinch Pilot fourni avec le FM-207. Le système s'interface aisément avec un automate, un logiciel de supervision, permettant d'automatiser facilement le process de vérification.

Logiciel

Le logiciel d'explotation PinchPilot pour PC Windows propose notamment un mode dédié à la mesure sur véhicule equipés de plusieurs portes. Les résultats de mesure peuvent ensuite être affichés et imprimés sous la forme d'un tableau, ou stockés dans une base de données. Des bibliothèques Microsoft® DLL ou National Instruments® LabVIEW sont également inclues pour le contrôle à distance entièrement automatisé.
