Ref: DRWPL - étanche IP67

Couplemètre industriel rotatif - 0.1 Nm à 1500 Nm - IP67

  • Capteur de couple rotatif industriel étanche IP67
  • 15 étendues de mesure comprises entre ±0.1 à ±1500 Nm
  • Vitesse de rotation maximale: 1900 à 20000 trs/min selon version
  • Signal de sortie : ± 10 V
  • Précision : 0.1 %
  • Câble 2,5 m inclus
  • Protection à la surcharge : 100%
  • Sortie régime/Angle en option
  • Brides de montage en option

Télécharger la fiche produit

?

Présentation

Les couplemètres de la série DRWPL sont étanches IP67 pour la mesure de couple précise (0,1% de la pleine échelle) en environnement industriel poussiéreux et/ou humide. 15 versions sont disponibles avec des étendues de mesure comprises entre ±0.1 et ±1500 Nm. La mesure est réalisée sur l'arbre en rotation, la vitesse maximale étant comprise entre 1900 et 20000 tr/min selon la version. La sortie analogique est amplifiée ± 10 V, permettant de s'affranchir d'un étage de conditionnement de signal.

La transmission du signal est sans contact entre le stator et l'axe de mesure. Cette technologie garantit un allongement de la durée de vie du capteur de couple, et permet un fonctionnement prolongé sans entretien particulier. Un autre bénéfice : l'absence de bruit sur le signal de mesure.

Installation

Par leur compacité, les couplemètres DRWPL peuvent être facilement intégrés dans le moyen d'essai. De nombreuses brides de montage sont disponibles en option pour permettre l'adaptation mécanique sur l'arbre.
Egalement en option : une sortie régime, permettant le calcul de la puissance mécanique et du rendement instantané, ou une sortie position angulaire. La tension d'alimentation requise est de 12 VDC.

Un large choix d'électronique de conditionnement et d'acquisition sont disponibles pour compléter la chaîne de mesure.

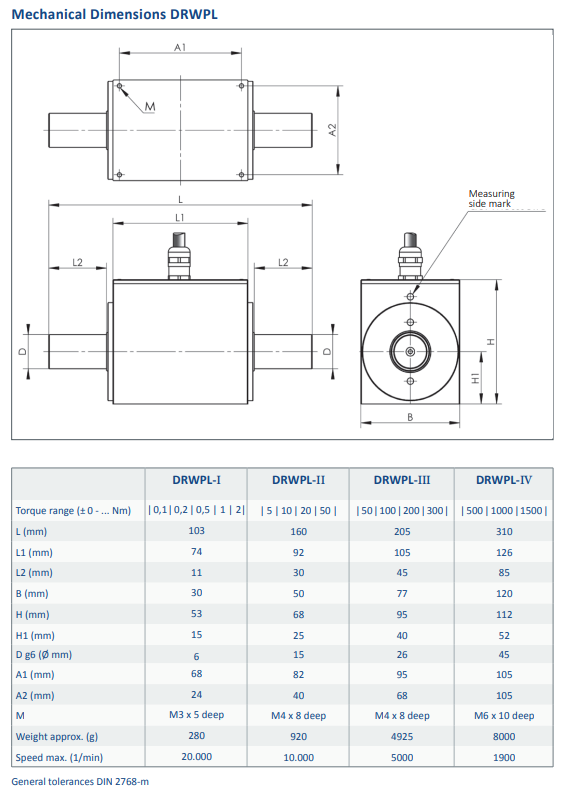

Dimensions

Applications

Les couplemètres DRWPL sont adaptés à la mesure de couple/rendement :

  • banc de test pour moteurs électriques
  • mesure de rendement de transmissions
  • Mesure de couple de frottement
  • mesure en bassin
  • mesure de rendement sur centrale hydraulique
Type de capteur
rotatif
Etendue de mesure couple
0.5 / 1000 / 0.1 / 0.2 / 1 / 2 / 5 / 10 / 20 / 50 / 100 / 200 / 300 / 500 / 1500 Nm
Gamme de mesure
0.01 - 1 Nm, 1 - 10 Nm, 10 - 100 Nm, 100 - 1000 Nm, 1000 - 5000 Nm
Montage_Capteur
arbre
Vitesse de rotation maxi
10000 rpm
Non linéarité (% PE)
± 0.3 %
Hystérésis
0.3 % FS
Signal de sortie
± 4 VDC
Sortie régime
Oui
Tension d'alimentation
10 Vcc
Connecteur
12pin-connector
Classe de Protection
IP67

Options

  • Etendue de mesure
  • Connectique
  • Brides de montage
  • Sortie régime
  • Sortie angle
  • Afficheur
  • Acquisition de données
