Capteur de vitesse de rotation sans contact

Mesure de vitesse sans contact

Principe de fonctionnement

Le DMS-360 est utilisé pour mesurer la vitesse de rotation d'un arbre en rotation sans contact mécanique avec ce dernier. Le système est constitué d'une sonde (ou capteur), placé à proximité de l'arbre en rotation, d'une électronique de traitement, et d'un câble reliant les deux éléments.

Le capteur est composé d'une bobine et d'un circuit électronique. La bobine crée un champ magnétique qui, lorsqu'il est perturbé par la présence d'un matériau conducteur en mouvement, tel qu'une roue dentée métallique, induit des courants de Foucault dans la surface du matériau. Ces courants ont pour effet de modifier les propriétés électromagnétiques de la bobine, notamment sa résistance et son inductance. Le circuit électronique du capteur détecte ces changements et les convertit en un signal électrique proportionnel à la vitesse de rotation de l'objet.

Principaux avantages

• durée de vie étendue (mesure sans contact, pas de pièces mobiles)
• conditions d'utilisation extrêmes : cryo, immergé (eau, huile), vide, haute température, environnement radioactif, interférences électromagnétiques
• plage de vitesses mesurables étendue grâce au très faible temps de réponse des sondes à Courant de Foucault
• large choix de sondes pour s'adapter à différentes natures de cibles (matériau, dimensions)

Implémentation, Calibration / réglage

Les règles d'implantation d'un capteur à courant de Foucault pour mesurer la vitesse de rotation d'un arbre sont importantes pour garantir une mesure précise et fiable. Voici quelques principes généraux à considérer.

• Distance Sonde-Arbre (gap) doit être maintenue minimale pour maximiser la sensibilité du capteur.

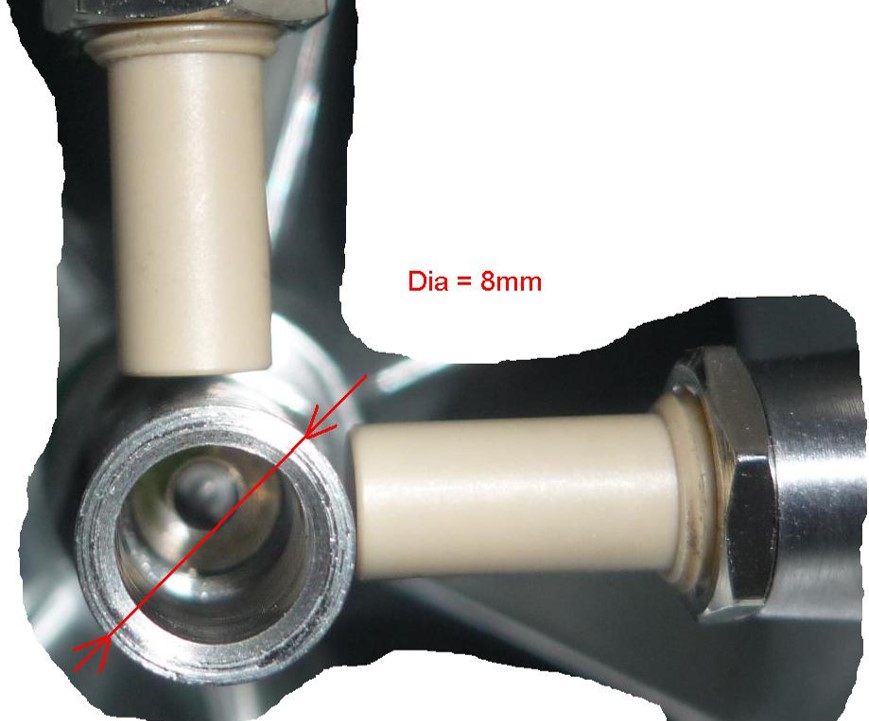

• Diamètre de la Sonde : Le diamètre de la sonde détermine la surface de détection et peut influencer la distance optimale entre la sonde et l'arbre.
• Diamètre de l'Arbre : Le diamètre de l'arbre peut influencer la distribution du champ magnétique. Pour des arbres de grand diamètre, il peut être nécessaire de choisir une sonde avec une surface de détection plus large pour capter correctement le champ magnétique perturbé par l'arbre.
• Matériau de la cible : Le matériau conducteur de l'arbre peut affecter la performance du capteur. Certains matériaux peuvent nécessiter un réglage plus fin de la distance sonde-arbre pour obtenir une mesure précise.
• Calibration : La calibration du DMS-360 est réalisée en usine, avec la sonde et la cible métallique de l'application, dans les conditions de mesure (température, tension d'alimentation, etc...). À l'installation du système, ou dans le cas de l'utilisation d'une nouvelle cible métallique, le gain et l'offset de l'amplificateur peuvent être ajustés pour optimiser la linéarité de la réponse. Cales et micromètres prévus à cet effet sont en option.
• Stabilité de Montage : Le montage de la sonde doit être stable et résistant aux vibrations pour éviter de modifier la distance entre la sonde et l'arbre pendant le fonctionnement, ce qui pourrait affecter la précision des mesures.

Configuration

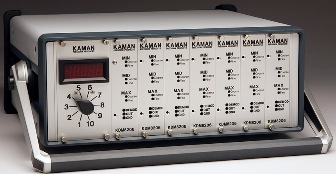

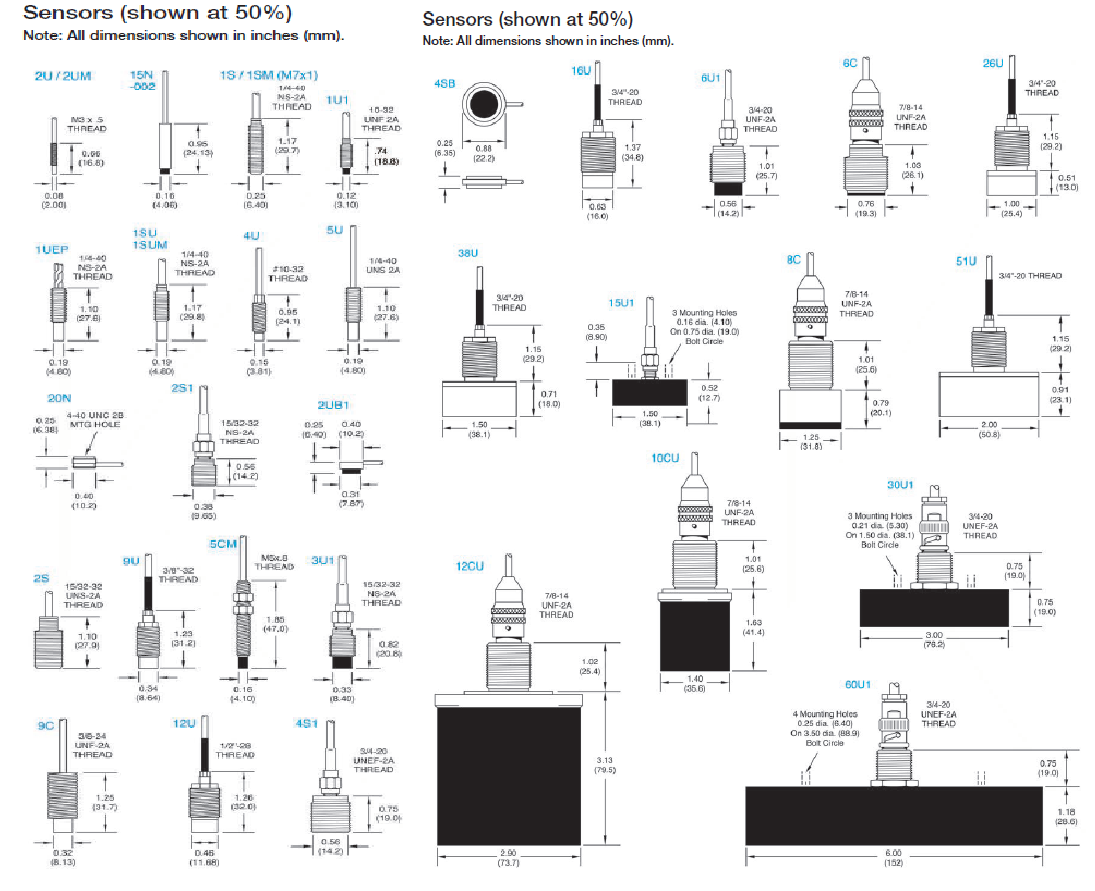

Le système DMS-360 consiste en une sonde avec câble intégré (29 modèles disponibles) et une électronique de conditionnement se montant sur rail DIN ou en stand-alone

Version standard: [-55/105°]

Versions Cryogénie : [-196/204°]

• *Non-magn : cible non magnétique type aluminium, inox
• Magn : cible magnétique type acier 4130

Applications du DMS-360

• Surveillance de la vitesse de rotation des arbres dans les moteurs électriques
• Surveillance des vitesses de rotation des turbines en aéronautique
• Mesure de vitesse de rotation d'éoliennes
• Contrôle de la vitesse des rouleaux et des arbres sur machine textile.
• Mesure de la vitesse des broches sur CNC.
• Mesure de vitesse d'arbre de turbopompe, turbocompresseur
• Mesure de vitesse de d'hélice.
• Mesure de vitesse sur banc d'essai

Capteurs

• Calibration spéciale avec étendue de mesure non standard
• Compensation en température des capteurs
• Câble spéciaux ; connecteur sur le câble, traversée étanche
• Traitement des capteurs contre l’humidité
• Adatation à un géométrie de cible particuliere
• Longueur de câble capteur

• Micromètre de calibration
• Cale d'épaisseur téflon
• Alimentation continue 12 ou 24Vcc
• Formation produit et technique de calibration
• Acquisition de donnée
