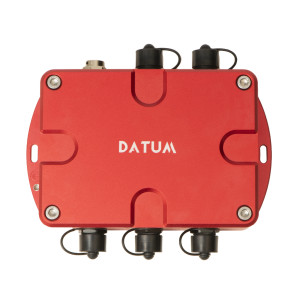

DATUM EB410 – Module d’acquisition de jauges de déformation EtherCAT

Présentation

Le DATUM EB410 est conçu pour l’acquisition précise et synchronisée de signaux issus de jauges de déformation et de capteurs utilisant un pont de Wheatstone.

Il prend en charge les configurations quart de pont, demi-pont et pont complet, permettant son utilisation avec une grande variété de jauges et de capteurs de contrainte.

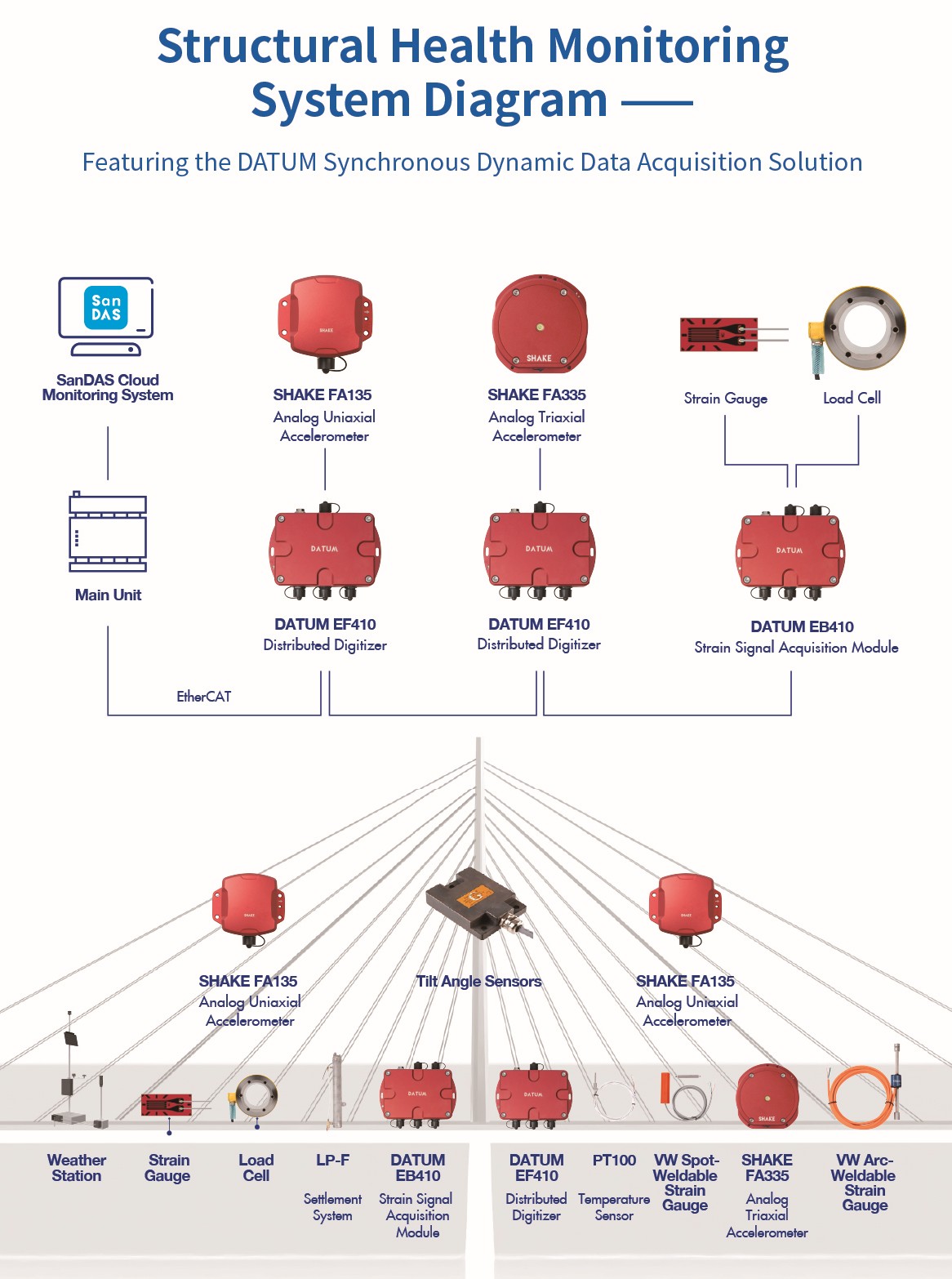

Grâce à sa communication EtherCAT en daisy-chain, plusieurs modules peuvent être répartis le long d’une structure tout en conservant une acquisition synchronisée des différents points de mesure.

Le système est particulièrement adapté au monitoring de ponts, ouvrages de grande portée et structures soumises à des sollicitations dynamiques.

Configurations de mesure

Le DATUM EB410 supporte différentes configurations :

• quart de pont 2 fils
• quart de pont 3 fils
• demi-pont
• pont complet

La résistance de pont est de :

• 120 Ω pour les configurations quart de pont
• 120 à 1 000 Ω pour les demi-ponts et ponts complets

Traitement du signal

Le DATUM EB410 intègre plusieurs fonctions de filtrage permettant d’améliorer la qualité des mesures :

• filtre Notch 50 Hz
• filtre Notch 60 Hz
• filtrage passe-bas configurable
• filtrage passe-haut configurable

Les paramètres et coefficients de correction peuvent être configurés via le réseau EtherCAT.

Applications

Le DATUM EB410 est particulièrement adapté à :

• monitoring de déformation des ponts
• Structural Health Monitoring
• suivi des contraintes sur structures métalliques
• monitoring de barrages et ouvrages hydrauliques
• structures de grande portée
• mesures dynamiques de déformation
• essais de charge
• réseaux distribués de jauges

FAQ

• Quels types de jauges peut-on connecter au EB410 ?
  Le module accepte les configurations quart, demi et pont complet, avec différentes résistances de pont.

• Combien de voies sont disponibles ?
  Le DATUM EB410 dispose de 4 voies d’acquisition simultanées.

• Peut-il être utilisé pour des mesures dynamiques ?
  Oui. Sa bande passante jusqu’à 500 Hz et son échantillonnage jusqu’à 1 000 SPS permettent le suivi de déformations dynamiques.

• Peut-on utiliser plusieurs modules sur une grande structure ?
  Oui. L’architecture EtherCAT en daisy-chain permet de distribuer plusieurs modules tout en conservant une acquisition synchronisée.

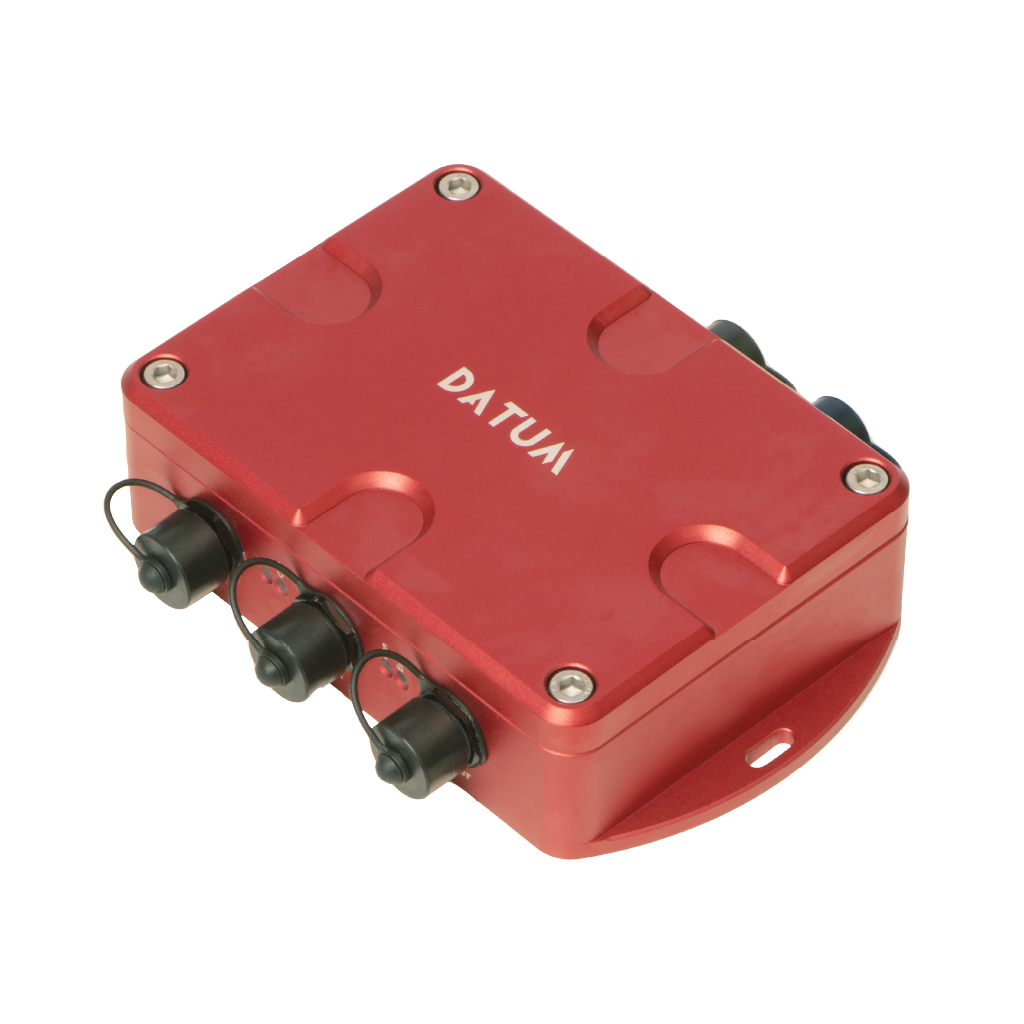

Dimensions

• Dimensions : 180 × 112 × 47 mm
• Poids : 0,8 kg
• Protection : IP67
• Alimentation : 10–30 VDC
• Consommation : environ 3 W

Options

• configuration quart, demi ou pont complet
• choix de la fréquence d’échantillonnage
• réglage des coefficients de calibration
• filtrage 50 / 60 Hz
• architecture multi-modules EtherCAT
• acquisition distribuée longue distance
• intégration avec SanDAS
• monitoring permanent ou essais temporaires

Accessoires

Selon l’installation, la solution peut être complétée par :

• jauges de déformation
• extensomètres résistifs
• capteurs à pont complet
• câbles de mesure
• câbles EtherCAT
• alimentation 10–30 VDC
• coffret ou support de fixation
• PC ou serveur d’acquisition
• logiciel SanDAS
