Ref: DATUM EF410

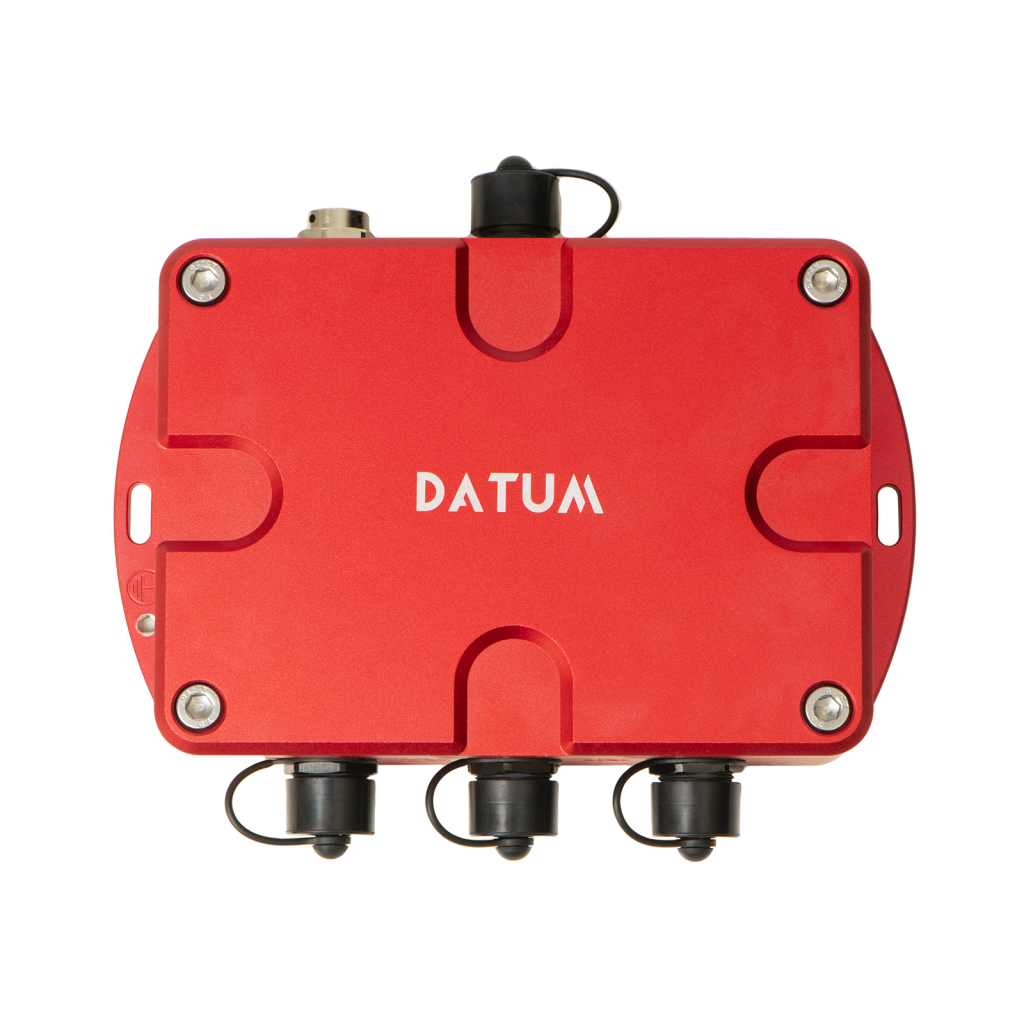

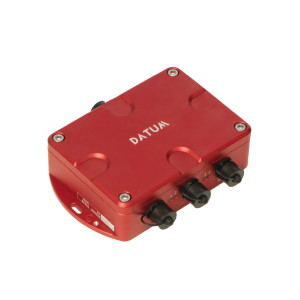

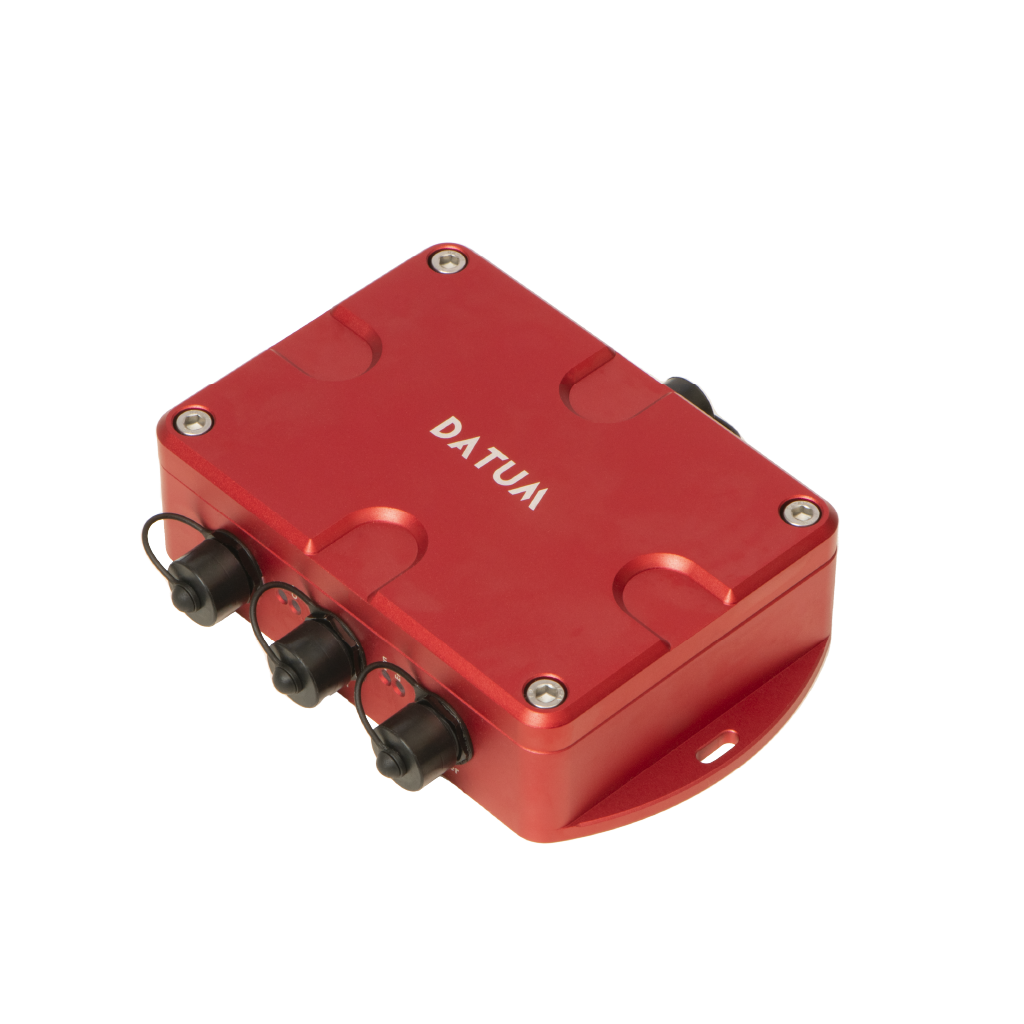

DATUM EF410 – Module d’acquisition vibratoire EtherCAT

Acquisition dynamique 4 voies simultanées
Résolution 24 bits
Bande passante jusqu’à DC–500 Hz
Échantillonnage jusqu’à 1 000 échantillons/s
Communication EtherCAT 100 Mbps
Synchronisation distribuée jusqu’à 100 ns
Architecture daisy-chain
Protection IP67
Adapté au monitoring de ponts, tunnels et barrages

5 à 6 semaines

Présentation

Le DATUM EF410 est un module d’acquisition distribué conçu pour les systèmes de monitoring vibratoire comportant plusieurs points de mesure répartis sur une grande structure.

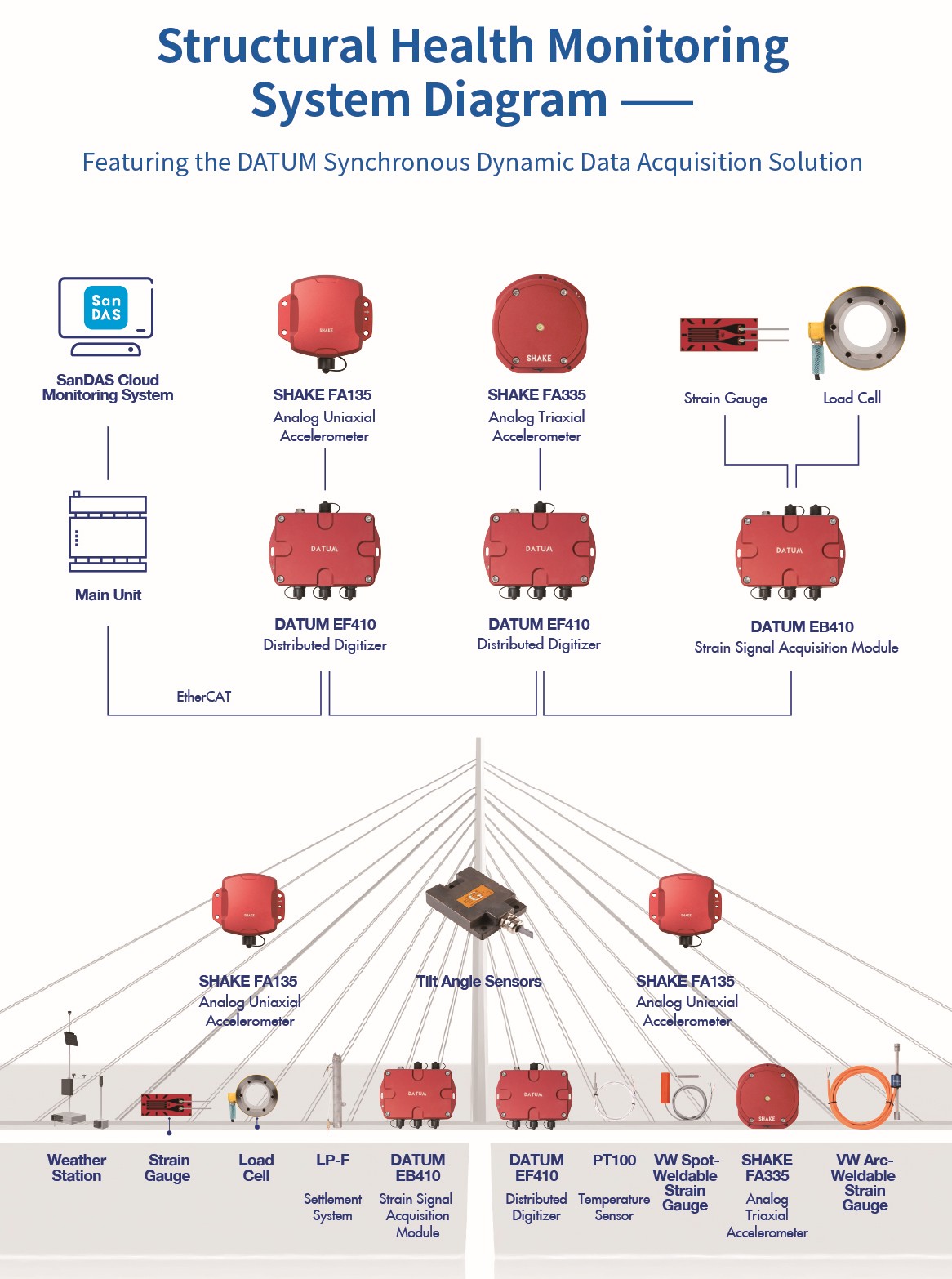

Grâce à sa communication EtherCAT en daisy-chain, plusieurs modules peuvent être installés le long d’un pont, d’un tunnel ou d’un ouvrage tout en limitant le câblage.

La synchronisation temporelle distribuée permet d’acquérir simultanément les signaux de différents points de mesure, ce qui est particulièrement important pour l’analyse du comportement dynamique des structures.

Le DATUM EF410 est notamment adapté aux accéléromètres analogiques haute dynamique tels que les capteurs FBA.

Capteurs compatibles

Le DATUM EF410 est particulièrement adapté aux capteurs analogiques de vibration, notamment :

accéléromètres FBA FA135
accéléromètres FBA FA335
autres capteurs analogiques compatibles selon configuration

Acquisition et communication

Les données peuvent être enregistrées localement puis exploitées depuis l’interface web intégrée ou transmises vers un système tiers.

Le DMS-24 supporte notamment :

Ethernet 10/100 Base-TX
Modbus TCP
MQTT
synchronisation temporelle NTP
visualisation temps réel via interface web

Applications

Le DATUM EF410 est particulièrement adapté à :

monitoring vibratoire de ponts
Structural Health Monitoring
surveillance de tunnels
monitoring de barrages et réservoirs
analyse dynamique de grandes structures
surveillance sismique
réseaux distribués d’accéléromètres
diagnostic structurel

FAQ

À quoi sert le DATUM EF410 ?
Il permet d’acquérir de manière synchronisée plusieurs signaux vibratoires répartis sur une grande structure.
Combien de voies sont disponibles ?
Le module dispose de 4 voies d’acquisition simultanées.
Pourquoi utiliser EtherCAT ?
EtherCAT permet de créer une architecture distribuée en daisy-chain avec une synchronisation temporelle très précise entre les modules.
Avec quels capteurs peut-il être utilisé ?
Il est particulièrement adapté aux accéléromètres analogiques FBA tels que les FA135 et FA335.

Type d'électronique: Système d'acquisition
Voies d'entrée: 4
Signal d'entrée: Courant (4-20 mA)
Application: Sismique
Interface: EtherCAT
Datalogger: oui
Tension d'alimentation: 5 Vcc
Classe Protection [IPxx]: IP67
Matériau: Acier Inoxydable
