Capteur de déformations à visser - 100 µm/m - standard ou amplifié - IP65

capteur de déformations à jauges de contrainte
Montage : 4 vis M6
Etendue de mesure : 100 µm/m
Calibration: Traction/ Compression
Construction: Acier
Dimensions: 90mm x 25mm x11mm
Signal de sortie: 1,5mV/V, 0-10V, 4-20mA
Sortie: Câble 5m
Poids: 170 g
Compensation en température de -10 à +60°C
Température de fonctionnement: -20 / +85 °C
Tension d'excitation: 1 à 10 VDC

Connectez-vous à votre compte pour afficher les prix

Connexion

Présentation

Le capteur de contraintes DA90 est conçu pour la mesure des forces et des déformations en statique et en dynamique sur des presses, outils de levage, réservoirs, supports en acier, bâtiments, ponts ainsi que les bielles ou socles de machines de production. Stable, économique, étanche IP65, le DA90 convient également aux applications de surveillance en intérieur ou extérieur.

Le DA90 consiste en une jauge de contrainte entièrement câblée qui, lors du vissage du capteur de contrainte sur la structure, se déforme à l'identique de la surface sur laquelle elle est appliquée. Techniquement comparable à l'application d'une jauge sur la structure, le temps de mise en oeuvre est nettement réduit.

L'étendue de mesure est de 100µm/m. La jauge de contrainte est montée en 1/4 de pont. Le signal de sortie nominal est de 1,5mV/V. La plage de température de fonctionnement est de -20 à +85°C. La tension d'excitation de 1 à 10 VDC. Certaines versions intègrent une électronique de conditionnement.

Spécifications

Modèle	Signal de sortie	Offset	Alimentation
DA90	1,5mV/V	0 mV/V	1..10VDC
DA90e 0-10	0-10 VDC	0V	14..30VDC
DA90e 0-10-5	0-10 VDC	5V	14..30VDC
DA90e 4-20	4-20mA	4mA	14..30VDC
DA90e 4-20-12	4-20mA	12mA	14..30VDC
DA90i 0-10	0-10 VDC	0V	14..30VDC
DA90i 0-10-5	0-10 VDC	5V	14..30VDC
DA90i 4-20	4-20mA	4mA	14..30VDC
DA90i 4-20-12	4-20mA	12mA	14..30VDC

DA90e : Filtre passe bas: 0-100 Hz, avec fonction détection dépassement de seuil DA90i : Filtre passe-bas : 0-25 kHz, sans fonction détection dépassement de seuil

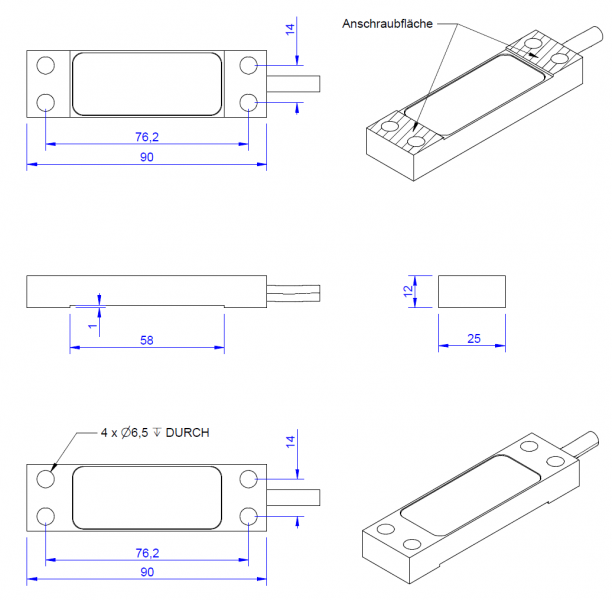

Dimensions

Montage et utilisation

L'installation du DA90 se fait via 4 vis M6 sur la surface (Couple de serrage : 50Nm). La calibration du capteur se fait par l'application de charges prédéfinies.

Version avec électronique intégrée

Les versions DA90e et DA90i intègrent une électronique, et restituent la déformation sous une tension ou courant. L'électronique inclut une fonction tare et une fonction mise à l'échelle, qui ajuste automatiquement le gain pour associer la pleine échelle du capteur (10V ou 20mA) à l'effort maxi appliqué. La mise à l'échelle peut se faire également à charge partielle, par incréments de 5% de la pleine échelle.
