Ref: CS-HTP

Capteur de pression miniature - cryogénie - haute température | 0-0.1 Bar à 0-2000 Bar

  • étendue de mesure jusqu'à 2000 Bar
  • Précision ≤ ± 0,15% PE
  • Technologie : Silicium sur saphire à jauges de contraintes en pont complet
  • Élément sensible en titane BT9 haute résistance
  • Température de fonctionnement de -195 à +204°C
  • Temps de réponse < 0,1 ms
  • Pression de surcharge : 1,3 à 2 X étendue de mesure
  • Sortie pleine échelle @ 10VDC : 100mV, minimum, 125mV, typique, 200mV, max
  • Sortie Pt1000 en option
  • Connectique : plots à souder ou câble

Télécharger la fiche produit

Connectez-vous à votre compte pour afficher les prix
Connexion
?

Introduction

Le capteur de pression haute température miniature CS-HTP utilise un élément sensible en silicium sur saphire à jauges de contraintes montées en pont complet, et isolé diélectriquement. Une plage de température de fonctionnement de -195 à +204°C rend ce capteur idéal pour les applications à température extrême, de la cryogénie aux essais moteur. La conception miniature permet une installation dans des espaces confinés.

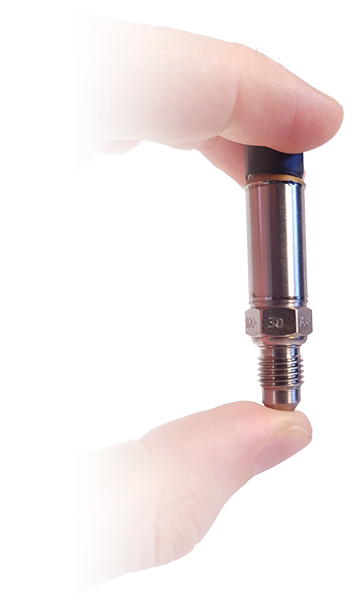

Encombrement miniature - Sortie en millivolts élevée

Le capteur de pression haute température miniature CS-HTP offre une sortie pleine échelle typique de 125mV pour une tension d'excitation de 10VDC, simplifiant le conditionnement du signal. Une sortie température PT1000 est disponible en option pour les applications où une mesure de température de référence est utile.

Le CS-HTP est doté d'une construction métallique en titane BT9 (Grade 12) offrant une grande résistance dans les applications à haute température. Toutes ces caractéristiques sont réunies dans un petit boîtier compact d'un diamètre typique de ~12 mm.

Spécifications

Plage de mesure Absolue : 0...0.1 à 0...2000 Bar
Media Air, eau, huile, gaz non explosifs
Technologie pont de Wheatstone à quatre bras entièrement actif, élément sensible en silicium sur saphir isolé diélectriquement
Protection contre les surcharges de 130 à 200%
Précision 0,15%
Température du milieu -195 à 204°C
Température de fonctionnement -195 à 204 °C.
Signal de sortie 10 à 20 mV/V
Tension d'excitation 10 VDC, max. 12 VDC
Connexion électrique crochets à souder ou câble haute température de 1 m

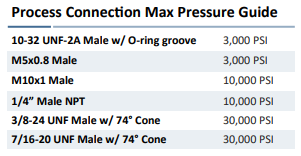

Raccordement hydraulique

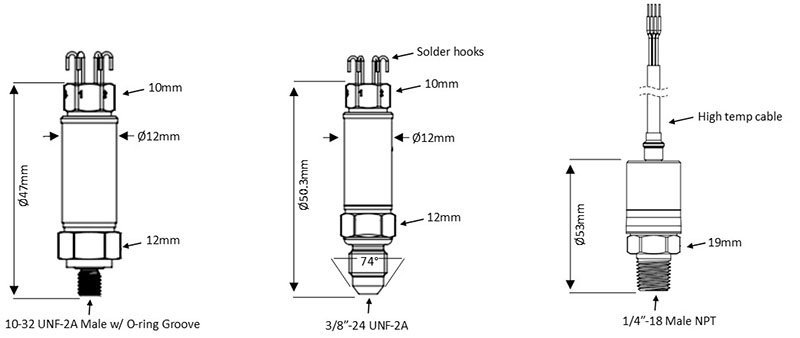

Dimensions

Configuration

Applications

  • aéronautique
  • bancs de test
  • cryogénie
  • essais moteur
Type de capteur
Industriels
Etendue de mesure
< 1 bar, < 100 bar, < 1000 bar, > 1000 bar
Précision (erreur totale)
0.25 %
Température de fonctionnement
-196 à 204 °C
Signal de sortie
non amplifié (mV/V)
Tension d'alimentation
10 Vcc
Classe de Protection
IP65, IP67
Poids
80 à 100 g

Dimensions

Connectique électrique

Connectique hydraulique

  • Raccord de pression
  • étendue de mesure
  • Connectique électrique
  • Afficheur
  • Valve d'arrêt
  • Module d'acquisition
