Ref: ECT 8473

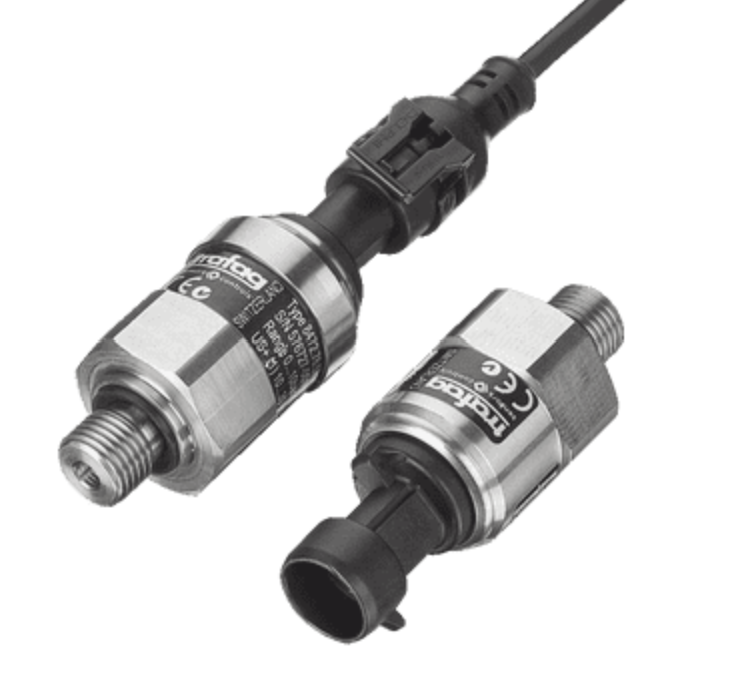

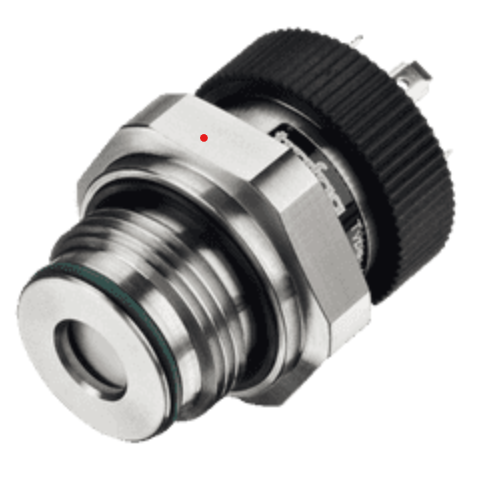

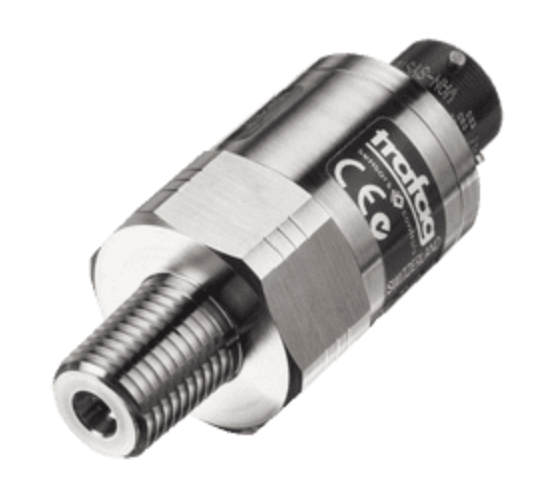

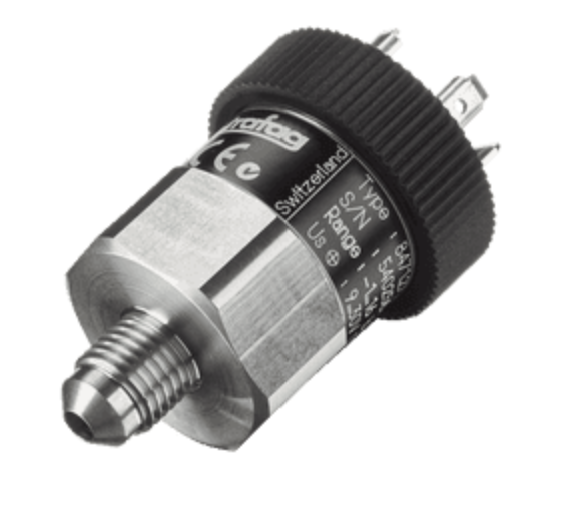

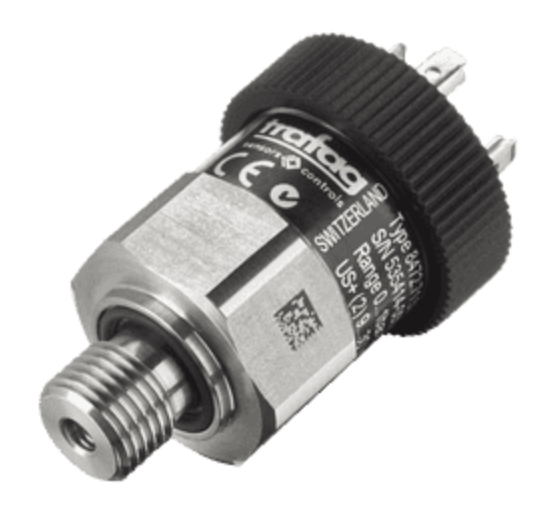

Capteur de pression industriel - Céramique Al2 O3 - 0-0.1 à 0-40 bar - Précision 0,3%

  • Transmetteur de pression industriel
  • Principe de mesure : Film épais sur céramique (Al2 O3 (96 %))
  • Etendue de mesure : 0 ... 0.1 à 0 ... 40 bar
  • Classe de précision @ 25°C : 0.3 %
  • Signal de sortie: 4 ... 20 mA, 0 ... 5 VDC, 1 ... 6 VDC, 0 ... 10 VDC, 0.5 ... 4.5 VDC ratiom
  • Alimentation : 0-5VDC, 9-32 VDC ou 15-32VDC selon modèle
  • Connectique : Connecteur ou câble
  • Raccord: G1/4" f; G1/4" m; G1/2" m, DIN3852-A; G1/2" m, DIN3852-E; G1/2" m, DIN3852-E, avec cône intérieur; 1/4"NPT m, ANSI B1.20.1; 1/8"NPT m, ANSI B1.20.1; 7/16"-20UNF m, SAE4 (J1926); 7/16"-20UNF m, DIN3866; 7/16"-20UNF f, SAE J512, valve repos; 9/16"-18UNF m
  • Pression de surcharge : 2 à 3 X étendue de mesure
  • Température d'utilisation : -25 à 125 °C
  • Matériau boîtier: AISI303, AISI316L, AISI318L ou titane
  • Certifié CE

Télécharger la fiche produit

?

Présentation

Le transmetteur de pression ECT 8473 est conçu autour d'un film épais sur céramique Al2 O3 compatible avec un grand nombre de media y compris corrosifs. Le capteur se distingue par ailleurs par une plage de température de médias de -25 à 125 °C, une protection à la surpression de 200%, une précision élevée, et une étendue de mesure démarrant à 0-100 mbar.

Spécifications

Etendue de mesure 0 ... 0.1 à 0 ... 40 bar
Précision 0,3%
Température du media -25 à 125°C
Température de fonctionnement selon connectique
Signal de sortie 4 ... 20 mA, 0 ... 5 VDC, 1 ... 6 VDC, 0 ... 10 VDC, 0.5 ... 4.5 VDC

Configuration

Etendues de mesure

  • 0 ... 0.1 Bar
  • 0 ... 0.16 Bar
  • 0 ... 0.2 Bar
  • 0 ... 0.4 Bar
  • 0 ... 0.6 Bar
  • 0 ... 1.0 Bar
  • 0 ... 1.6 Bar
  • 0 ... 2.5 Bar
  • 0 ... 4 8 Bar
  • 0 ... 6 Bar
  • 0 ... 10 Bar
  • 0 ... 16 Bar
  • 0 ... 25 Bar
  • 0 ... 40 Bar

Raccords hydrauliques

  • G1/4" f
  • G1/4" m
  • G1/2" m DIN3852-A
  • G1/2" m, DIN3852-E
  • G1/2" m, DIN3852-E, avec cône intérieur;
  • 1/4"NPT m, ANSI B1.20.1;
  • 1/8"NPT m, ANSI B1.20.1;
  • 7/16"-20UNF m, SAE4 (J1926);
  • 7/16"-20UNF m, DIN3866;
  • 7/16"-20UNF f, SAE J512, valve repos;
  • 9/16"-18UNF m

Connectique électrique

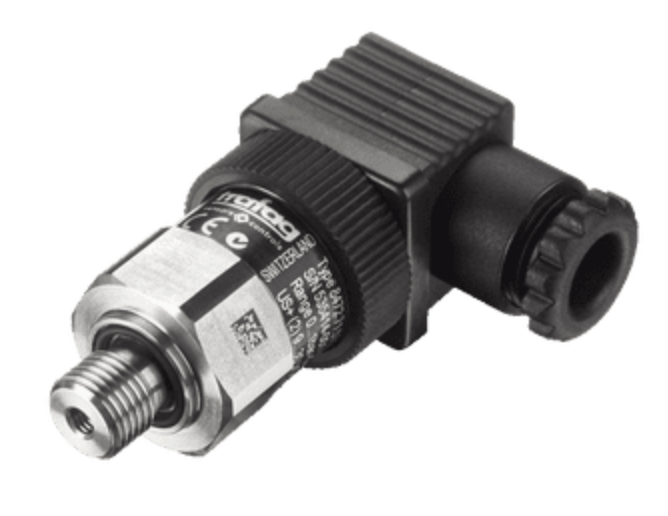

  • Embase mâle EN 175301-803-A (DIN43650-A), Mat. PA
  • Embase mâle M12x1, 5-pôle, Mat. PBT
  • Embase mâle Packard Metri Pack, Mat. PBT
  • Embase mâle, standard industriel (distance de contact 9.4 mm) Mat. PBT
  • Embase mâle MIL-C 26482, 6-pôle, métal 12)
  • Embase mâle: DIN72585 Code 1, Mat.: PBT (Contacts Mat.: Sn)
  • Câble PUR (Presse-étoupe PA 6-3), -20°C … +70°C
  • Câble PVC (Presse-étoupe PA 6-3), -5°C … +60°C
  • Câble Raychem (Presse-étoupe PA 6-3), -20°C … +100°C

Signal de sortie (alimentation)

  • 4 ... 20 mA: 24 (9 ... 30) VDC
  • 0 ... 5 VDC: 24 (10 ... 30) VDC
  • 1 ... 6 VDC: 24 (10 ... 30) VDC
  • 0 ... 10 VDC: 24 (15 ... 30) VDC
  • 0.5 ... 4.5 VDC: 5 VDC ratiom

Applications

  • hydraulique
  • applications industrielles
  • machines outils
  • bancs de test
Type de capteur
Industriels
Etendue de mesure
< 1 bar, < 100 bar
Précision (erreur totale)
0.25 %
Température de fonctionnement
-25 à 125 °C
Signal de sortie
analogique (tension), analogique (Courant)
Application
OEM, low cost
Tension d'alimentation
10 Vcc
Classe de Protection
IP65, IP67, IP68
Poids
80 à 100 g

Nous Consulter

  • Raccord de pression
  • Matériau
  • étendue de mesure
  • Signal de sortie
  • Option surpression x5
  • Connectique électrique
  • Afficheur
  • Valve d'arrêt
  • Module d'acquisition
