Ref: CMP 8270

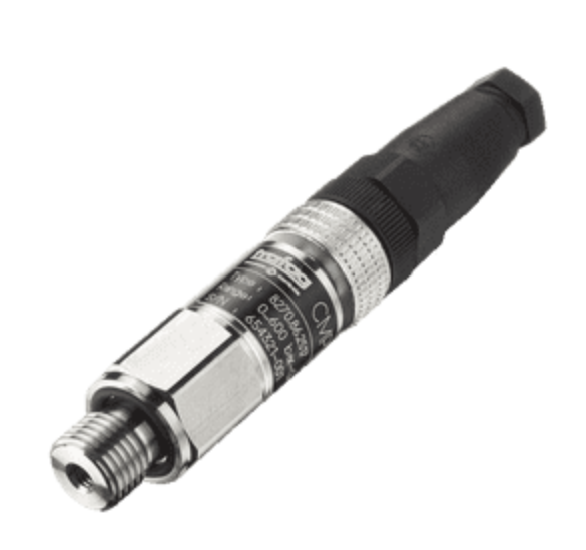

Capteur de pression industriel miniature - 0...0.2 à 0...600 bar - sortie CANopen

  • Transmetteur de pression industriel à couche mince
  • Construction miniature et robuste
  • Mesure de pression et de température
  • Etendue de mesure : 0...0.2 à 0...600 bar
  • Classe de précision : 0.1 %, 0.15%, 0.3%, 0.5%
  • Signal CANopen - protocole DS301/DS404 supporte CAN 2.0A/B
  • Connectique : ConnecteurM12
  • Raccord: G1/4" fm, G1/2", 1/4" NPT m, 1/2" NPT m, M14x1.5 m, 7/16"-20UNF
  • Pression de surcharge : 2 à 3 X étendue de mesure
  • Température d'utilisation : -40 à 125 °C
  • Matériau: 1.4301 (AISI304), IP67
  • Certifié CE, EN50155 en option

Télécharger la fiche produit

?

Présentation

Avec ses dimensions réduites et son interface CANopen, le transmetteur de pression à couche mince CMP 8270 est particulièrement adapté pour l'intégration dans des machines outils, des bancs d'essais, dans le ferroviaire ou les moteurs industriels. Avec des étendues de mesure comprises entre 0.2 bar et 600 bar, le transmetteur CMP 8270 conviendra à un large choix d'applications. La précision est comprise entre 0.1% et 0.5%, et le temps de réponse de 1ms.

Autre atout : le CMP 8270 mesure également la température. La plage de température de fonctionnement est étendue (-40 à 125°C), la tenue au chocs de 100g et celle aux vibrations de 40 g. protection à la surpression de 300 % (500 % en, option).

Installation

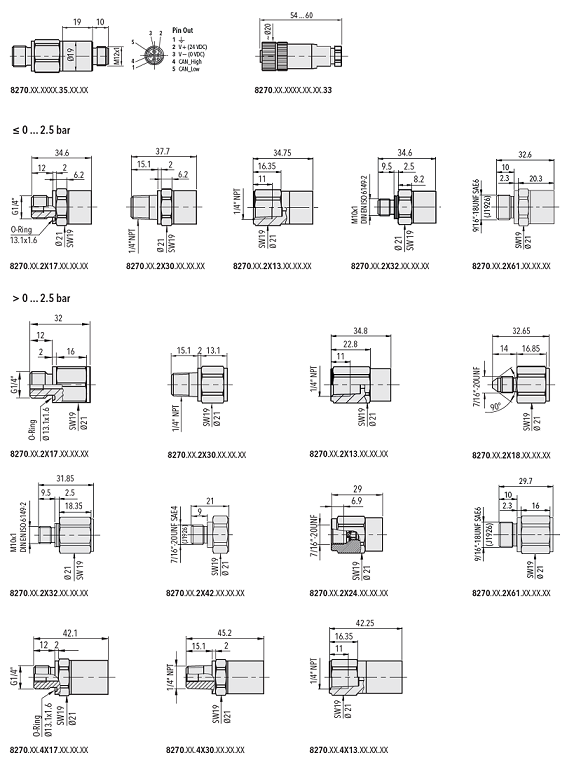

Raccords hydrauliques disponibles

  • G1/4" mâle (Joint)
  • 1/4" NPT mâle
  • 1/4" NPT femelle
  • 7/16"-20UNF mâle
  • 7/16"-20UNF femelle DIN3866
  • 7/16"-20UNF mâle, SAE4 (J1926)
  • 9/16"-18UNF mâle, SAE6 (J1926)
  • M10x1 mâle DIN EN ISO 6149-2

Connectique électrique

  • M12x1

Options et Accessoires

  • Fiche femelle M12x1, 5 pins
  • Certification EN50155 (ferroviaire)
  • Amortisseur de pic de surpression

Applications

  • Bancs d‘essai
  • Construction de moteurs
  • Hydraulique
  • Machines-outils
  • Technologie de procédés
  • Véhicules ferroviaires
Type de capteur
Low cost - OEM
Etendue de mesure
< 1 bar, < 100 bar, < 1000 bar
Précision (erreur totale)
≤ 0.1 %, 0.25 %, 0.5 %
Température de fonctionnement
-40 à 125 °C
Signal de sortie
CAN
Application
OEM, low cost
Tension d'alimentation
10 Vcc
Classe de Protection
IP67, IP68
Connecteur
M12
Poids
50g

  • Raccord de pression
  • Matériau
  • étendue de mesure
  • Précision de mesure
  • Fiche femelle M12x1, 5 pins
  • Certification EN50155 (ferroviaire)
  • Amortisseur de pic de surpression
