Ref: NAH 8254 20kHz

Capteur de pression industriel - 1 à 600 bars - 0-20 kHz

  • Réponse en fréquense : 20kHz
  • Construction soudée sans joint
  • Etendue de mesure : 1 à 600 bar
  • Précision : 0.3 % PE
  • Stabilité : 0.25 % PE
  • Température d'utilisation : -40 à 125°C
  • Sortie électrique : M12
  • Sortie : 4-20mA , 0,5-4,5 Vcc Ratiométrique

Télécharger la fiche produit

?

Présentation

La combinaison particulière du capteur à couche mince sur acier associé à un ASIC hautes performances permet de prendre des mesures extrêmement dynamiques. Le NAH 8254 20kHz permet de mesurer des pressions hautement dynamiques qui surviennent sur les vannes ou lors d’incidents explosifs par exemple, et ce, pour un encombrement minimum.

Installation

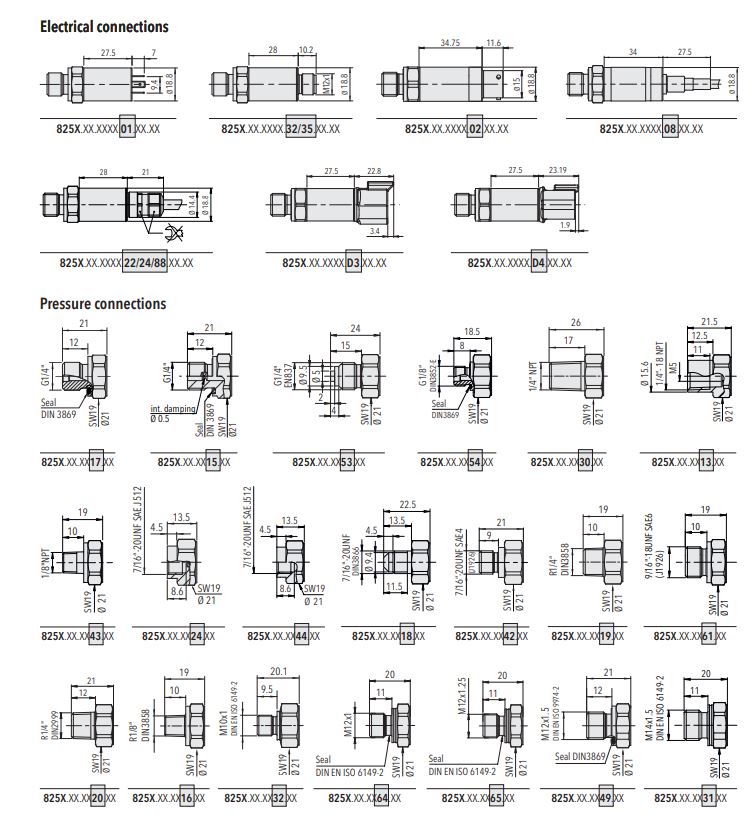

Exemple de raccord :

  • G1/4" mâle, joint: DIN 3869
  • DIN 3869 (accessoires 61/63/83)
  • 1/4" NPT mâle 30, 1/4" NPT femelle 5) , 1/8" NPT mâle
  • 7/16"-20UNF femelle, 7/16"-20UNF mâle
  • 9/16"-18UNF mâle, SAE6 (J1926)
  • R1/4 - R1/8
  • M10x1 mâle, M12x1.25, M12x1.5 mâle, M14x1.5 mâle ( voir la documentation pour plus de détails)

Applications

  • Machines-outils
  • Hydraulique
  • Technologie de procédés
  • Technologie de mesure et bancs d‘essai
Type de capteur
Industriels
Etendue de mesure
< 1000 bar
Précision (erreur totale)
0.25 %, 0.5 %
Non linéarité (% PE)
± 0.2 %
Température de fonctionnement
-40 à 125 °C
Signal de sortie
analogique (tension), analogique (Courant)
Application
Haute Précision, OEM
Tension d'alimentation
24 Vcc
Classe de Protection
IP65
Connectique
connecteur ou câble

Nous Consulter
