Ref: ATE 10

Codeur à roue mesureuse

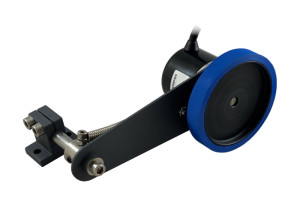

Ensemble roue + codeur pour mesure de vitesse et longueur de défilement

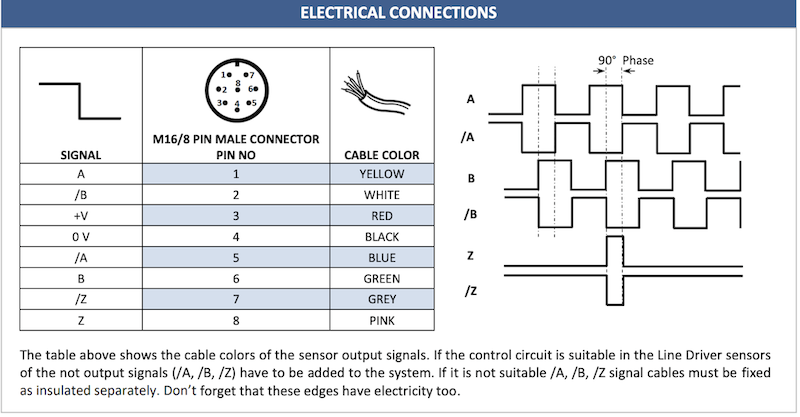

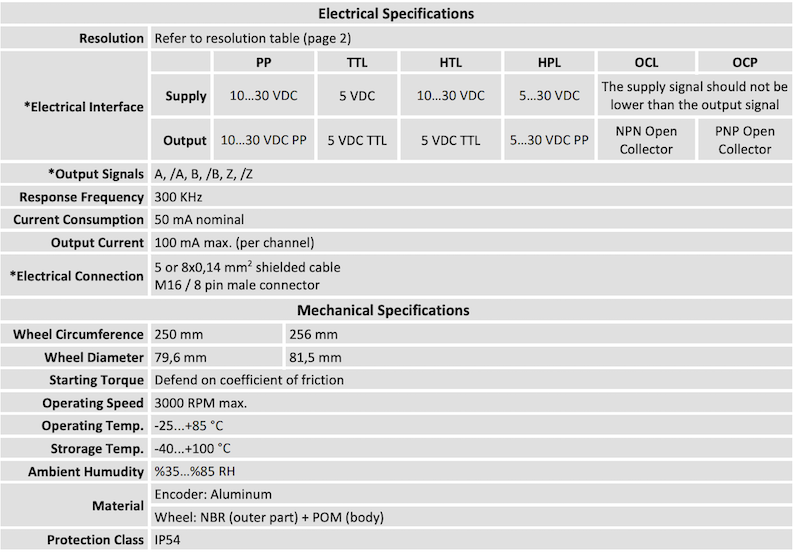

Signal de sortie : TTL, HTL, HPL, PNP, NPN
Pistes : A, B, A+B, I, Z

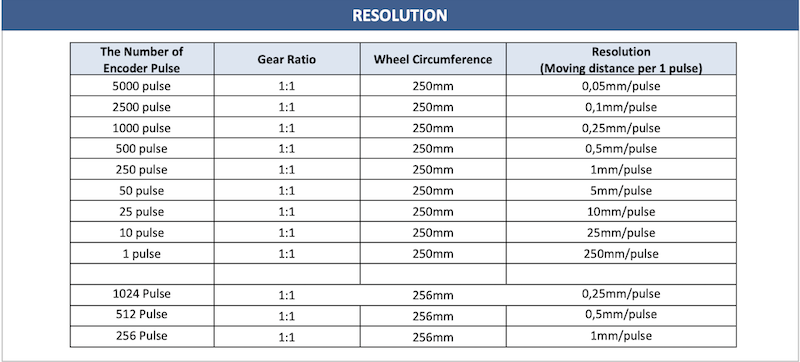

résolution : 12 résolutions possibles de 1 à 5000 impulsions/tour
Technologie : Effet Hall
Diamètre de roue : 82 mm
Vitesse maximale : 3000 tr/min
Fréquence encodeur : 300kHz
Effort de contact roue/cible réglable par ressort
Montage rapide, construction durcie
Classe de protection IP54

Délai : 2 semaines env.

Introduction

La roue codeuse de la série ATE 10 est conçue pour la mesure incrémentale de longueur ou de vitesse d’un objet en mouvement. Elle se compose d’une roue de circonférence 250 ou 256 mm (diamètre ~82 mm), montée sur un levier à ressort pour assurer le contact même sur des surfaces irrégulières. Elle permet des résolutions de 0,05 mm/pulse à 250 mm/pulse selon modèle. L’interface de sortie peut être Push-Pull, TTL, HTL ou open collector, avec fréquence de réponse jusqu’à 300 kHz. Fonctionnant jusqu’à 3000 RPM, la construction IP54 est conçue pour une utilisation en environnement industriel.
