Accéléromètre capacitif triaxial haute précision 2 à 200g IP65
- Capteur d'accélération triaxe capacitif très faible bruit
- Etendue de mesure: de ± 2g à ± 200g
- Précision: 0.5 % de l'étendue de mesure
- Sortie: ± 2.7VDC
- Bande passante: 700 Hz à 1800 Hz
- Densité spectrale de bruit: de 10 à 680 µg/√Hz
- Boîtier IP65 Aluminium - 20g ou IP65 Acier - 40g
- Câble non détachable
- Alimentation : 5 à 40 Vcc
- Température d'utilisation: de - 40 à + 125 °C
- Tenue aux chocs: ± 6000g
- Sortie câble 8 ou 12 fils longeur 6 m en standard
- Calibration ISO 17025 en option
Description
Le modèle ASC 5421 MF est un accéléromètre triaxial basé sur la technologie MEMS capacitif, permettant, grâce à une sensibilité élevée, et une faible sensibilité aux bruit, la mesure, précise et fiable de faibles variations d'accélérations sur des plages de mesure allant de ±2g to ±200g sur 3 axes x, y, z en simultané. Avec une fréquence de coupure comprise entre 700 et 1800 Hz selon les modèles, le capteur d'accélération ASC 5421 MF est adapté à l'étude de comportements en dynamique élevée.
La très bonne précision (moins de 0.5% de non-linéarité) est obtenue notamment par la compensation de la calibration sur une plage de température large (Sensibilité à la température: 0.012 %/°)
Spécifications
Etendue de mesure [±g] | 2 | 5 | 10 | 30 | 50 | 100 | 200 |
---|---|---|---|---|---|---|---|
Sensibilité [mV/g] | 1350 | 540 | 270 | 90 | 54 | 26 | 13.5 |
Signal de sortie [VDC] | ± 2.7 | ± 2.7 | ± 2.7 | ± 2.7 | ± 2.7 | ± 2.7 | ± 2.7 |
Non linéarité [% de la pleine échelle] | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
Bande passante: ±5% [Hz] | 0-700 | 0-700 | 0-1400 | 0-1600 | 0-1800 | 0-1800 | 0-1800 |
Tension d'alimentation [VDC] | 5-40 | 5-40 | 5-40 | 5-40 | 5-40 | 5-40 | 5-40 |
Installation et utilisation
Signal de sortie et installation
Le signal de sortie amplifié du capteur ASC 5421 MF (±2.7 VDC) est indépendant de la tension d'alimentation (5 à 40 VDC). Avec un boîtier en aluminium durci IP65, une plage de température d'utilisation très étendue de -40 à + 125°C, et une résistance aux chocs pouvant atteindre 6000g, le capteur ASC 5421 MF est recommandé pour les appications les plus sévères.
Câblage
Le câble en standard (30 gram/meter; PUR; AWG 30; Diamètre: 4.4mm) est disponible en 8 ou 12 fils. La longueur standard (6m) peut être ajustée selon les besoins (limite de l'ordre de 30m). Un connecteur type LEMO, Jaeger ou autre peut également être ajouté en option. En option également, une disposition des fils en trident pour simplifier la connexion au système d'acquisition.
Options
- Câble et Connectique
- Module TEDS
- Calibration ISO 17025
Applications
- Automobile
- Test de freinage
- Essais d'endurance
- aérospatial
- Nombre de composantes
- 3 Axes
- Technologie
- MEMS Capacitif
- Type de produit
- Accéléromètre
- Sensibilité
- 1350 / 540 / 270 / 90 / 54 / 27 / 13.5 mV/G
- Etendue de mesure linéaire
- 2 / 5 / 10 / 30 / 50 / 100 / 200 G
- Bande passante (-3 dB)
- 700 , 1400 , 1600 , 1800 Hz
- Sortie analogique
- ± 5 VDC
- Signal de sortie
- ± 2,7 VDC
- Tension d'alimentation
- 10 Vcc
- Connecteur
- en option
- Classe de Protection
- IP65
- Matériau
- Aluminium
- Poids
- 0.02
- Etendue de mesure
- 0-5 g, 5-50g, 50-500g
Dimensions
Connectique
- 8 fils : sortie différentielle avec alimentation commune
- 12 fils : sortie différentielle avec fils d'alimentation pour chaque axe
- longueurs à câble personalisé
- Connecteur Personalisé
- Module TEDS
- Calibration ISO 17025
- acquisition de données
Produits associés

5411 LN | 5415 LN - 3 axes IP65

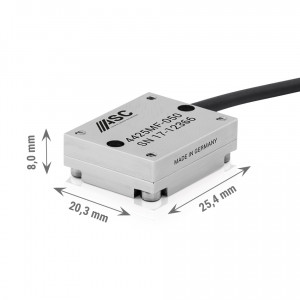

4425 MF
