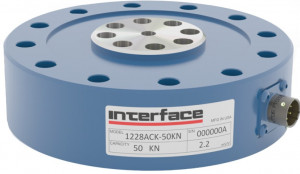

Capteur de force montage par bride | EM : 1500 kN | Précision 0.15 %

  • Montage par Bride
  • Précision de ± 0.05 % à ± 0.12% de la pleine échelle
  • Etendue de mesure de 1500 kN
  • Précision : 0.12 % de la pleine échelle
  • Faible déflection - grande rigidité ( 0.03 mm )
  • Protection en surcharge : 275 % de la gamme de mesure

Télécharger la fiche produit

?

Présentation

Les models 12X8 sont très proche des versions 1200 mais les 12X8 ont une fixation centrale par bride. Cette fixation permet de répartir la charge sur plusieurs fixations La charge est ainsi mieux répartie et les couples de serrage plus faible. Ils ont une précision de mesure < ± 0.02 % de la pleine échelle. Les modèles 12X8 ont une très grande précision, une très faible non-linéarité et une compensation au efforts non normaux ou désalignés. Ils sont disponibles pour des mesures de force en Traction et Compression ou en compression seul.

Montage et principe de mesure

La galette montée sur la base, permet de rigidifier le capteur et de garantir une meilleure précision et stabilité dans le temps. Ils sont disponibles pour des mesures en tractions et compressions. La base conique permet de fixer le capteur de force sur une tête de vérin. Nos capteurs Galette de précision sont constitués de 2 éléments. L’élément sensible, la galette, et la base qui permet de rigidifier l'ensemble et de simplifier le montage en montage en tête de vérin. La calibration est réalisée dans nos laboratoires. Le rattachement du laboratoire de calibration aux normes internationales garantie la qualité et la grande précision de mesure de nos capteurs de force.

Application

Les capteurs de force 12X8 sont proposés avec des centrales d’acquisition, des conditionneurs analogiques ou des afficheurs. Applications :

  • Mesure de force de de précision
  • Capteur de référence pour laboratoires de métrologie
  • Mesure de force grande charge
  • Mesure sur système de vérin hydraulique
  • Mesure de force sur éléments de grandes valeurs
Type de capteur
Galette
Direction de mesure
Traction + Comp.
Nombre de composantes
1 Axes
Etendue de mesure
1500000 N
Gamme de force
1 MN - 10 MN
Non linéarité (% PE)
± 0.12 %
Hystérésis
0.012 % FS
Non-répétabilité
0.012 % FS
Sensibilité au Zéro
0.0015 %PE/°C
Sensibilité du gain
0.0015 %/°C
Signal de sortie
2.2 mV/V
Résistance du pont
350 Ω
Surcharge
275 %PE
Gamme de compensation en température
-15 à 115 °C
Tension d'alimentation
10 Vcc
Cable
Sur demande
Connecteur
Connecteurs à visser PC04E-10-6P ou PT02-10-6P (Bayonet)
Classe de Protection
IP40
Boitier
Acier
  • Protection mécanique du (ou des) connecteur
  • Sorties standardisée
  • TEDS
  • Connecteur sur câble pour acquisition
  • Compensation en température étendue
  • Electronique de conditionnement et acquisition
  • Câble sur demande
  • Calibration spéciale
  • Mating connector
  • Instrumentation and acquisition
