Ref: 1231

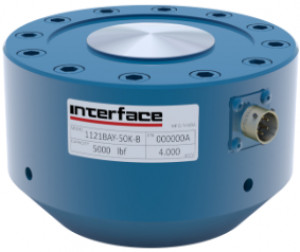

Capteur de force de Compression | EM : 450 kN | Précision ± 0.04 %

  • Capteur de Compression seul
  • Compensation mécanique des efforts transverse
  • Non-linéarité : ± 0.04 % pleine échelle
  • Signal de sortie : 4 mV / Vcc
  • Sensibilité à la température < 0.0013% / °C
  • Protection en surcharge : 150 % de la gamme de mesure
  • Jauges de contrainte auto-compensées.
  • Compensation mécanique des efforts transverses.

Télécharger la fiche produit

?

Présentation

Les capteurs de force 1231 travaillent uniquement en compression . Ils ont une bande d'erreur totale ou précision de mesure < ± 0.02 % de la pleine échelle. Les jauges utilisées pour la fabrication des capteurs subissent des contrôles particulièrement sévères. Les modèles 1231 ont une très bonne précision, une très faible non-linéarité et une compensation au efforts non normaux ou désalignés. Ils sont disponibles pour des mesures de force en compression seul.

Montage et principe de mesure

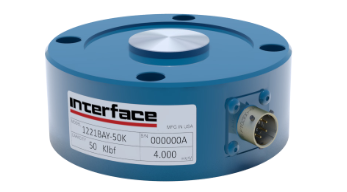

La galette montée sur la base, permet de rigidifier le capteur et de garantir une meilleure précision et stabilité dans le temps. La base conique permet de fixer le capteur de force sur une tête de vérin. Le model galette, sans base, est un bon compromis de prix, de simplicité de montage sur des surfaces planes. L’élément sensible, la galette, et la base qui permet de rigidifier l'ensemble et de simplifier le montage en montage en tête de vérin. Les jauges installées sur nos capteurs de forces sont fabriquées par INTERFACEFORCE et compensées en température. La calibration est réalisée dans nos laboratoires. Le rattachement du laboratoire de calibration aux normes internationales garantie la qualité et la grande précision de mesure de nos capteurs de force.

Application

Les capteurs de force de compression 1121 sont proposés avec des centrales d’acquisition, des conditionneurs analogiques ou des afficheurs. Applications :

  • Mesure de force en compression de précision
  • Etalon primaire
  • Capteur de référence pour laboratoires de métrologie
  • Mesure de force de compression sur moyen d’essai
  • Mesure sur système de vérin hydraulique
  • Mesure de force sur éléments de grandes valeurs
Type de capteur
Galette
Direction de mesure
Compression
Nombre de composantes
1 Axes
Etendue de mesure
450000 à 450000 N
Gamme de force
100 kN - 1 MN
Non linéarité (% PE)
± 0.04 %
Hystérésis
0.05 % FS
Non-répétabilité
0.01 % FS
Sensibilité au Zéro
0.0015 %PE/°C
Sensibilité du gain
0.0015 %/°C
Signal de sortie
4 mV/V
Résistance du pont
350 Ω
Surcharge
150 %PE
Température de fonctionnement
-55 à 90 °C
Gamme de compensation en température
-10 à 45 °C
Tension d'alimentation
10 Vcc
Cable
EN OPTION
Connecteur
PT02-10--p
Classe de Protection
IP40
Boitier
Acier
Poids
6 kg

Voir documentation

  • Calibration conforme ISo 17025 ou E74 NIST
  • Base (recommandée)
  • Protection mécanique du (ou des) connecteur
  • Sorties standardisée
  • TEDS
  • Ponts multiples
  • Taraudage sur demande
  • Compensation en température étendue
  • Sortie câble sur demande
  • Connecteur sur câble pour acquisition
  • Electronique de conditionnement et acquisition
  • Connecteur et câble
  • Conditionneurs et acquisition
  • Afficheur
