Ref: 1221

Capteur de force Compression | EM : 125 et 250 kN | Précision ± 0.04 %

  • Etendue de mesure: 125 kN et 250kN
  • Compression seul
  • Hyteresis: ± 0.05%
  • Non-linéarité : ± 0.03 % pleine échelle
  • Signal de sortie : 4 mV / Vcc
  • Construction : Acier
  • Sensibilité à la température < 0.0013% / °C
  • Protection en surcharge : 150 % de la gamme de mesure

Télécharger la fiche produit

?

Présentation

Les capteurs de force 1221 travaillent uniquement en compression . Ils ont une bande d'erreur totale ou précision de mesure < ± 0.02 % de la pleine échelle. Les jauges utilisées pour la fabrication des capteurs subissent des contrôles particulièrement sévères. Les modèles 1131 ont une très bonne précision, une très faible non-linéarité et une compensation au efforts non normaux ou désalignés. Ils sont disponibles pour des mesures de force en compression seul.

Montage et principe de mesure

La galette montée sur la base, permet de rigidifier le capteur et de garantir une meilleure précision et stabilité dans le temps. La base conique permet de fixer le capteur de force sur une tête de vérin. Le model galette, sans base, est un bon compromis de prix, de simplicité de montage sur des surfaces planes. L’élément sensible, la galette, et la base qui permet de rigidifier l'ensemble et de simplifier le montage en montage en tête de vérin. Les jauges installées sur nos capteurs de forces sont fabriquées par INTERFACEFORCE et compensées en température. La calibration est réalisée dans nos laboratoires. Le rattachement du laboratoire de calibration aux normes internationales garantie la qualité et la grande précision de mesure de nos capteurs de force ( ISO 17025)

Conditionnement et acquisition

Le capteur en S 1221 est alimenté en 2,5 à 10 Vdc. Possibilité d'obtenir une chaîne de mesure complète et configurée en ajoutant un afficheur, conditionner. ou module d'acquisition. Voir notre sélection:

  • Afficheur : permet de visualiser la mesure directement en unité , de gérer des seuils, valeurs max-min et une sortie amplifiée.
  • Conditionneur : permet la conversion du signal de mesure en tension ou courant (±5, ± 10 Vcc, 0-10 Vcc ou 4-20 mA).
  • Sytème d'acquisition : permet l’enregistrement en continue des mesures pour un post-traitement

Applications

Les capteurs de force de compression 1221 sont proposés avec des centrales d’acquisition, des conditionneurs analogiques ou des afficheurs. Applications :

  • Mesure de force en compression de précision
  • Etalon primaire
  • Capteur de référence pour laboratoires de métrologie
  • Mesure de force de compression sur moyen d’essai
  • Mesure sur système de vérin hydraulique
  • Mesure de force sur éléments de grandes valeurs
Type de capteur
Galette
Nombre de composantes
1 Axes
Non linéarité (% PE)
± 0.05 %
Hystérésis
0.04 % FS
Non-répétabilité
0.01 % FS
Température de fonctionnement
-65 à 115 °C
Sensibilité au Zéro
0.0015 %PE/°C
Sensibilité du gain
0.0015 %/°C
Signal de sortie
4 mV/V
Résistance du pont
350 Ω
Tension d'alimentation
10 Vcc
Direction de mesure
Compression
Surcharge
150 %PE
Matériau
Acier
Classe de Protection
IP40
Poids
3.1

Nous Consulter

  • Calibration conforme ISo 17025 ou E74 NIST
  • Base (recommandée)
  • Protection mécanique du (ou des) connecteur
  • Sorties standardisée TEDS
  • Ponts multiples
  • Taraudage sur demande
  • Compensation en température étendue
  • Sortie câble sur demande
  • Connecteur sur câble pour acquisition
  • Electronique de conditionnement et acquisition
  • Connecteur et câble
  • Conditionneurs et acquisition
  • Afficheur

Produits associés

capteurs de force de précision

1220

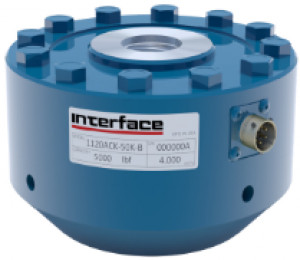

Capteur de force Galette | EM : 100 et 250 kN | Précision ± 0.05 %
