Ref: LIPS X106

Capteur de position linéaire ATEX - 0-5 à 0-800mm - électronique déportée

Type : Mesure de déplacement-position vérin / vanne
Etendue de mesure : spécifiable de 0-5mm à 0-800 mm
X106 : Sécurité intrinsèque pour les gaz selon : Ex II 1G
G106 : Sécurité intrinsèque pour les gaz selon : Class 1, Zone 0 Ex Ia, AEx Ia
Construction : Acier inoxydable
Protection : IP 65/67
Température d'utilisation : de -40 °C à 125 °C
Réponse en fréquence : 10 kHz
Sortie : tension ou courant
Installation interne avec électronique déportée

Connectez-vous à votre compte pour afficher les prix

Connexion

Présentation

Les capteurs de déplacement linéaire inductifs X106 / G106 sont conçus pour la mesure de la position de la course d'un vérin ou d'une vanne. Grâce à son électronique de conditionnement déportée, l'encombrement du capteur est minimal, permettant l'intégration du capteur dans le vérin ou la vanne y compris lorsque l'espace est contraint (Diamètre: 6,4 mm). Avec une étanchéité IP65 ou IP67, une température de fonctionnement de -40 à +125°C et un MTBF > 350000 heures, le **X106 / G106 ** est adapté aux conditions d'utilisations les plus sévères.

Les plages de mesure sont spécifiables au mm sur des gammes comprises entre 0-5mm et 0-800mm. La résolution est infinie et la excellente réponse fréquentielle > 10 kHz permet l'étude vibratoire. Le signal de sortie analogique est linéaire avec la position absolue (non-linéarité: < ± 0,25mm pour 100mm de déplacement, en option réduite à ± 0.1mm)

Spécifications et standards ATEX

	X106	G106
standard ATEX	Ex II 1G	Class 1, Zone 0 Ex Ia, AEx Ia
Course	0-5mm à 0-800 mm	0-5mm à 0-800 mm
non-linéarité	0.25%	0.25%

Intégration

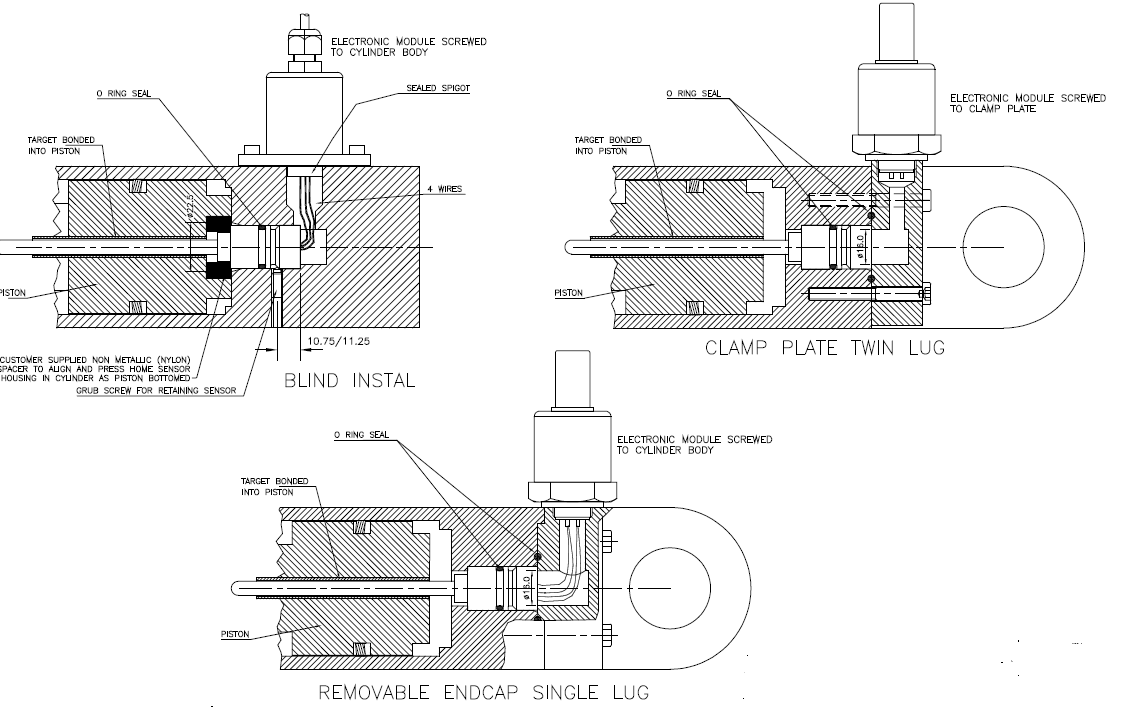

La partie mobile est constituée d'un tube et d'une bague aimantée. Le déplacement est sans contact entre la partie fixe et l'élément en déplacement permettant un nombre de cycles très élevé (MTBF > 350 000 heures). Le X106 / G106 est directement vissé sur la tête de vérin, l'étanchéité du vérin est assurée par un joint adapté. Le signal de mesure et l'alimentation sont portés par un câble ou par un connecteur.

Le capteur est alimenté par une tension continue et intègre l'électronique de conditionnement pour un signal de sortie de type tension ou courant compatible avec tout système d'acquisition analogique.

2 potentiomètres permettent l'ajustement fin du zéro et du gain.

Applications

Le capteur LIPS X106 / G106 est recommandé pour :

Mesure de déplacement de vérin pneumatique
Position vérin
Asservissement du déplacement
Surveillance de position de vérin hydraulique
Actionneurs sur engins de TP

Technologie: linéaire inductif
Etendue de mesure: 0 à ±50 mm, ±51 à ±250 mm, ± 251 à ±2 m
Non linéarité (% PE): ± 0.25 %
Bande passante (-3 dB): 10 Hz
Sortie analogique: 0-5 VDC
Température de fonctionnement: -40 à 125 °C
Classe de Protection: IP67
Tension d'alimentation: 5 Vcc
Matériau: Acier
Application: ATEX

Diamètre de l'électronique capteur : 20 mm
Longueur du capteur : étendue de mesure + 62 mm
Filetage capteur : M18

Option connecteurs et câble
Connector - Hirschmann GD series Axial, IP65
Connector - Axial IP67, M12 - 4 pin. Without trim adjustment
Connector - Axial IP67, M12 - 4 pin. With trim adjustment
Connector - Radial, IP67, M12 4 pin
Cable with axial gland, IP67
Cable with axial short gland, IP67
