Datalogger connecté 1 voie – Entrée Pont de Wheatstone (350 Ω) – NB-IoT longue portée

Le système Sanlien est une solution performante et intégrée pour la surveillance automatisée de structures, géotechniques, et d’ouvrages. Il permet de recevoir en temps réel les mesures de capteurs distants, et d'assurer un niveau de sécurité optimal.

Principe de fonctionnement

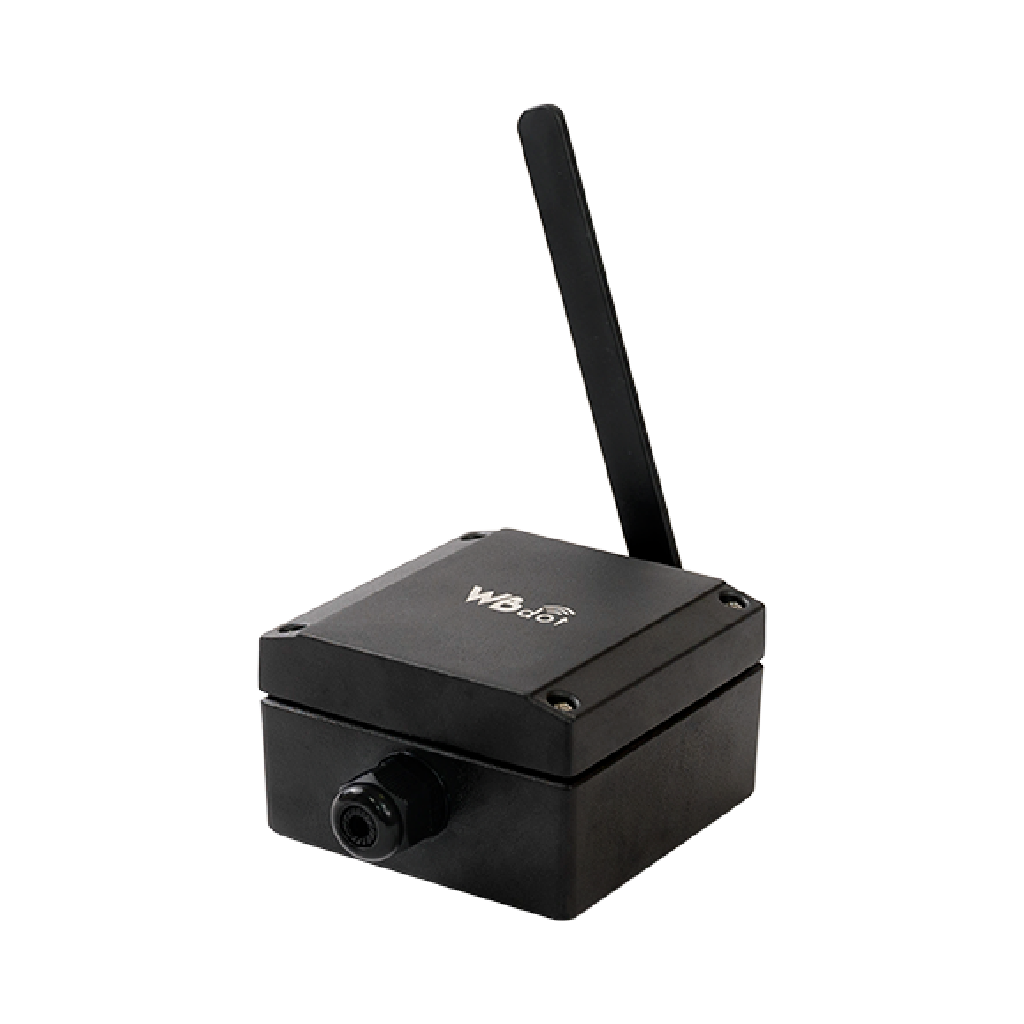

Le WBdot est un datalogger compact dédié aux capteurs à pont de Wheatstone complet (Full Bridge 350 Ω) tels que les jauges de contrainte, cellules de charge ou capteurs de déformation. Il mesure avec précision les variations de tension issues du pont, correspondant aux contraintes mécaniques appliquées sur la structure, avec une résolution de 0,1 µε et une précision de ±0,1 %.

Les données sont enregistrées sur carte microSD (16 Go) et transmises automatiquement vers un serveur distant via le réseau NB-IoT, en utilisant le protocole MQTT pour une communication stable, sécurisée et à faible consommation d’énergie.

La configuration et la supervision du datalogger s’effectuent à distance via une plateforme web dédiée, permettant la visualisation des mesures, le téléchargement des données et la gestion des alertes. Alimenté par deux batteries Li-ion 18650, le WBdot offre une autonomie jusqu’à 16 mois pour une mesure horaire, garantissant un suivi longue durée des ouvrages même dans des environnements difficiles d’accès.

Transmission des données :

Le WBdot assure la transmission automatique des données vers un serveur distant via le réseau NB-IoT, offrant une connectivité longue portée et une excellente stabilité même dans les zones à faible couverture. Les mesures sont envoyées selon le protocole MQTT, garantissant une communication sécurisée, fiable et optimisée en énergie, adaptée aux systèmes de monitoring en continu.

Chaque enregistrement est également sauvegardé localement sur carte microSD (16 Go), assurant une redondance complète des données en cas d’interruption du réseau. Cette double architecture — stockage local + transmission sans fil NB-IoT — permet un suivi en temps réel, une analyse à distance et une intégration simple dans les plateformes de supervision structurelle et géotechnique.

Compatible avec tous les capteurs de jauge de contraintes

Les dataloggers connectés prennent en charge l'alimentation, le conditionnement et la lecture périodique des signaux de mesure des capteurs utilisés pour la surveillance d'infrastructures.

100 x 100 x 60 mm (hauteur de l'antenne non-inclu)

• Capteurs
• Câblage
• Panneau solaires
• Batteries
