Système de transmission de signaux capteurs longue portée pour surveillance d'ouvrage

  • Solution intégrée de télésurveillance de structures, géotechnique, d'ouvrages.
  • Configuration et installation ultra-rapide, sans programmation
  • De 1 à plusieurs milliers de capteurs mis en réseau
  • Communication au sein du réseau par RF faible puissance jusqu’à 10km
  • Transmission des données collectées au serveur distant (ftp, api ou Cloud hébergé) par LAN, Wifi ou 3G
  • Stockage des données illimité et accès permanent aux mesures par Internet
  • Alertes automatiques, export des données au format csv
  • Sauvegarde locale des données si interruption de réseau
  • Alimentation des capteurs sur batterie - autonomie jusqu'à 5 ans

Télécharger la fiche produit

?

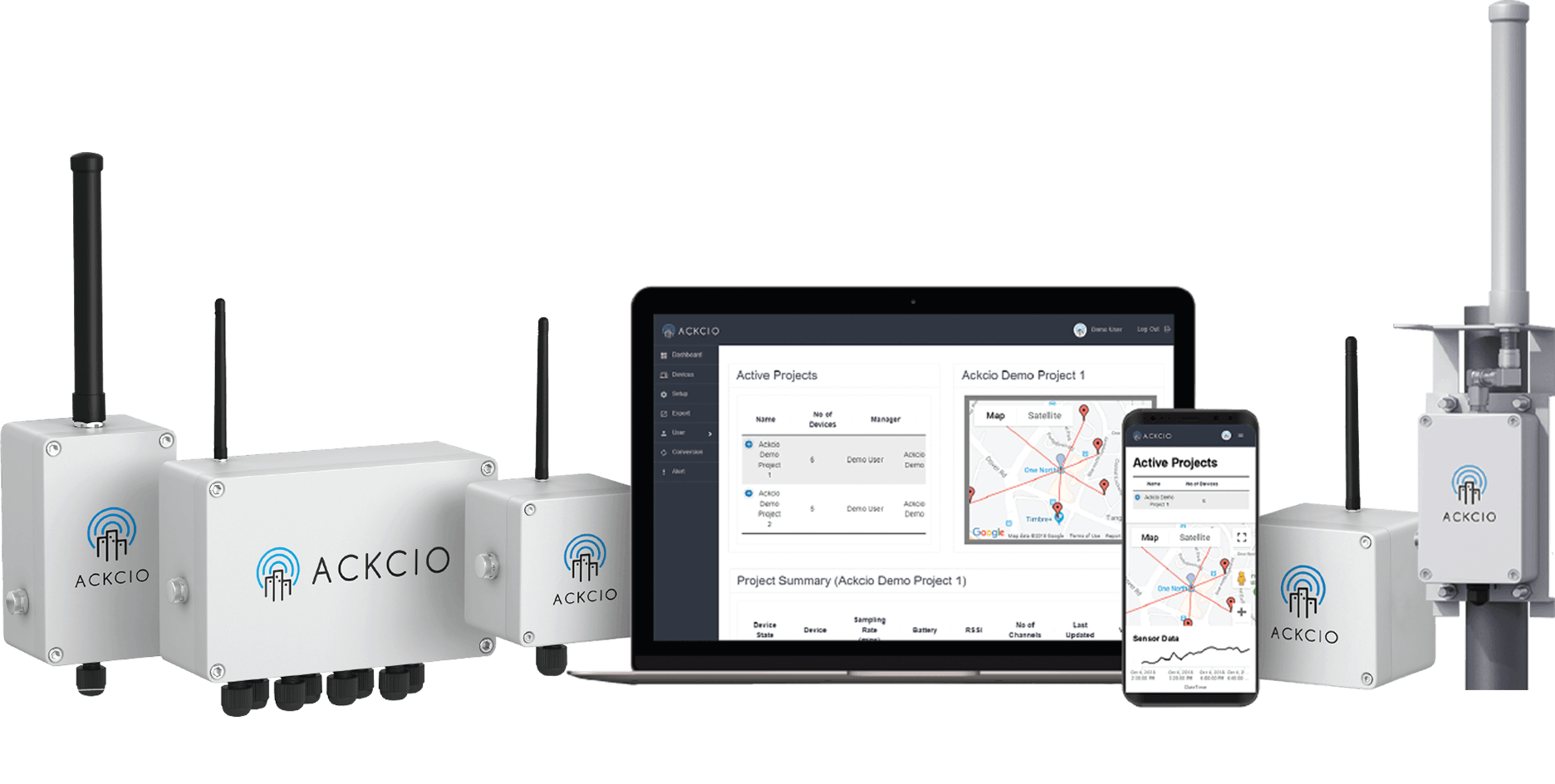

Le système BEAM est une solution performante et intégrée pour la surveillance automatisée de structures, géotechniques, et d’ouvrages. Il permet de recevoir en temps réel les mesures de capteurs distants, et d'assurer un niveau de sécurité optimal.

Principe de fonctionnement

Les données des capteurs sont lues périodiquement par les noeuds, et remontées jusqu’à la passerelle (Gateway) via les noeuds du réseau maillé. La passerelle envoie les données ensuite sur le serveur BEAM, ou un serveur tiers par WiFi, LAN ou 3G.

La configuration du noeud se fait par smartphone. Celle de la passerelle via le webserver embarqué. L’applicatif permet la lecture des données, le téléchargement du fichier de mesure, et la programmation d’alertes / notifications.

Transmission des données : RF puis 3G/LAN/WiFi

Les signaux de mesure sont collectés périodiquement par les noeuds répartis de sorte à couvrir toute l'installation, en extérieur, intérieur ou sous-terre (tunnels). Les données sont remontées vers la passerelle (gateway) par RF faible puissance. La distance entre deux noeuds > 1 km. Une passerelle permet l'accès à jusqu'à 150 noeuds et plus de 1000 capteurs en simultané !

La passerelle (Gateway) transmet les données collectées au serveur distant par liaison Ethernet, WiFi ou 3G. La passerelle dispose d'une mémoire interne de 13 Go pour stocker les données en cas d'interruption du réseau

Compatible avec un grand nombre de capteurs

Les noeuds prennent en charge l'alimentation, le conditionnement et la lecture périodique des signaux de mesure de la plupart des capteurs utilisés pour la surveillance d'infrastructures :

  • capteurs analogiques, sortie +/- 10V, 4-20mA, capteurs à jauges (pont complet), thermistors. 1 noeud gère jusqu'à 4 capteurs
  • Cordes vibrantes. 1 noeud gère jusqu'à 8 capteurs
  • Capteurs numériques (RS-232, RS-485, SDI-12). 1 noeud gère jusqu'à 32 capteurs

Environnement logiciel

Configuration des noeuds (interfaces capteur) par App Android

Configuration du projet, lecture des données depuis Webbrowser

Type d'électronique
Système d'acquisition
Voies d'entrée
1 , 2 , 4 , 8 , 16 , 32 , 64
Signal d'entrée
Pont de jauges, LVDT, tension (0-10V), Courant (4-20 mA)
Application
Haute Précision
Interface
Ethernet, LTE/3G, WiFi
Datalogger
oui
Tension d'alimentation
12-29 VDC
Classe de Protection
IP67
Matériau
Aluminium

Noeud pour capteur analogique

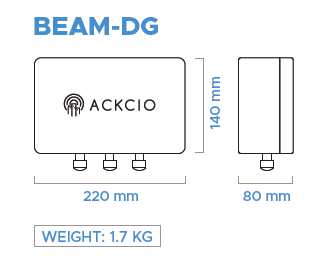

Noeud pour capteur numérique

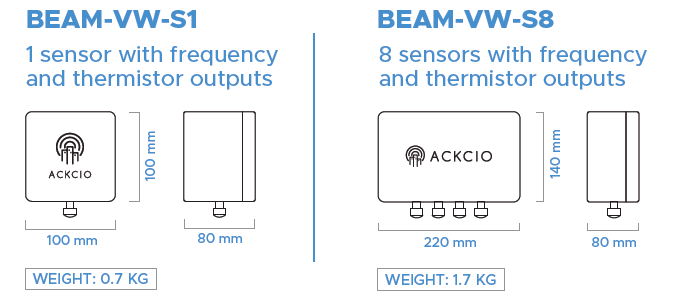

Noeud pour corde vibrante

passerelle

  • Noeuds
  • Connexion 3G
  • Capteurs
  • Câblage
  • Panneau solaires
  • Batteries
