Cellule de pression du sol à corde vibrante

Présentation

Le capteur de pression VW Earth Pressure Cell (VWEP) est conçu pour la mesure précise de la pression totale dans les sols, remblais, parois d’excavation et ouvrages en béton. Grâce à sa technologie à corde vibrante, il offre une excellente stabilité à long terme, une grande immunité aux interférences électriques et une fiabilité éprouvée pour le suivi des contraintes dans les massifs de terre et les structures souterraines.

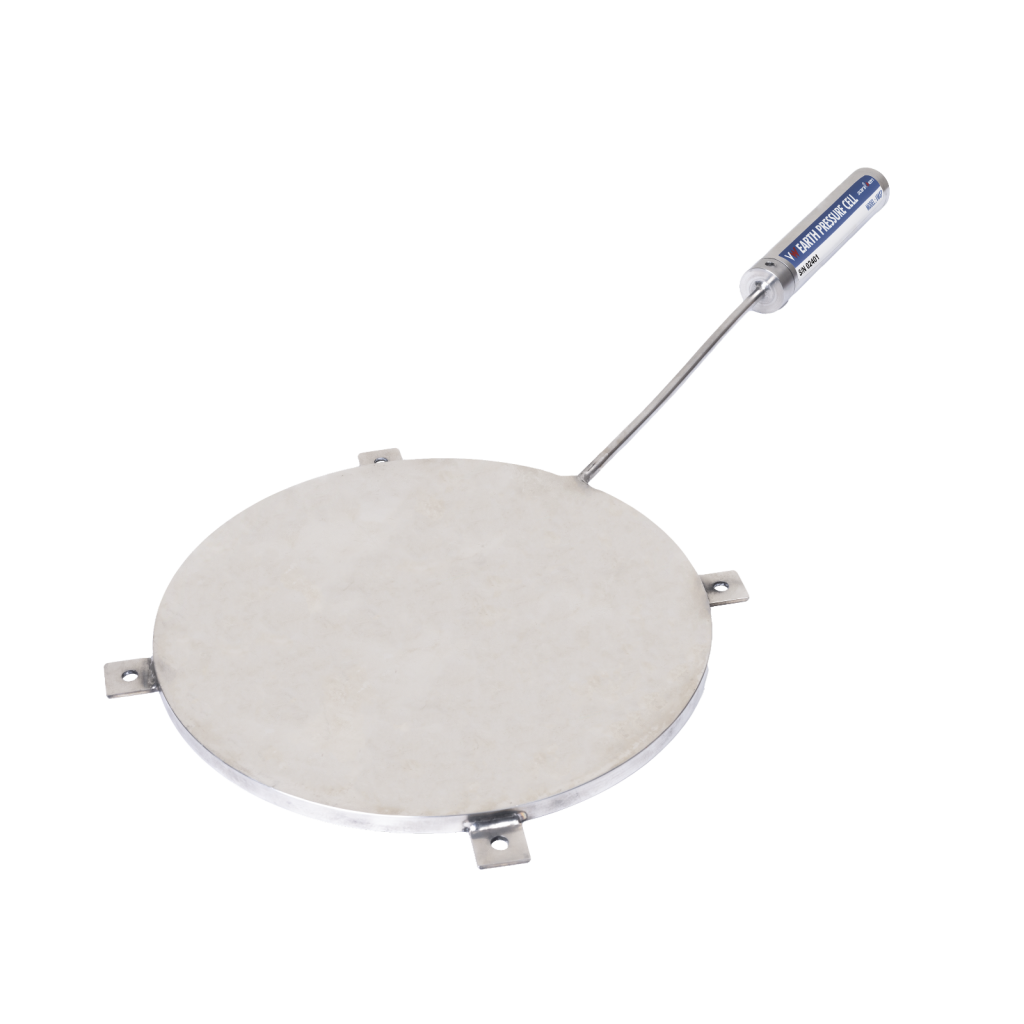

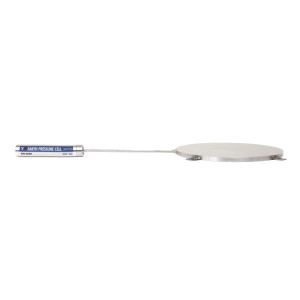

Le VWEP est constitué de deux plaques circulaires en acier inoxydable soudées en périphérie, renfermant une chambre remplie d’huile désaérée. Sous l’effet de la pression exercée par le sol ou la structure environnante, les plaques se déforment, faisant augmenter la pression interne de l’huile. Cette variation est transmise à un transducteur à corde vibrante, qui convertit l’effort compressif en une variation de fréquence, directement proportionnelle à la pression appliquée. Ce principe garantit une mesure stable, précise et reproductible, même dans des environnements saturés, consolidés ou soumis à des variations hydrauliques.

Disponible en plusieurs étendues de mesure allant de 0,35 à 5 MPa, le VWEP offre une précision de ±0,1 % F.S., une résolution de 0,025 % F.S. et une surcharge admissible de 50 % F.S.. Conçu pour fonctionner de –20°C à +80°C, il intègre également un thermistor pour la mesure et la compensation thermique. Son format compact (diamètre 230 mm) permet une installation directe dans les remblais ou contre les parois, avec lecture manuelle ou via dataloggers compatibles VW.

Le VW Earth Pressure Cell constitue ainsi une solution fiable et robuste pour la mesure de la pression totale dans les sols, les soutènements, les tunnels, les digues, les barrages et les ouvrages en terre, offrant un suivi précis des contraintes internes pour les besoins du génie civil et de la géotechnique.

Utilisation

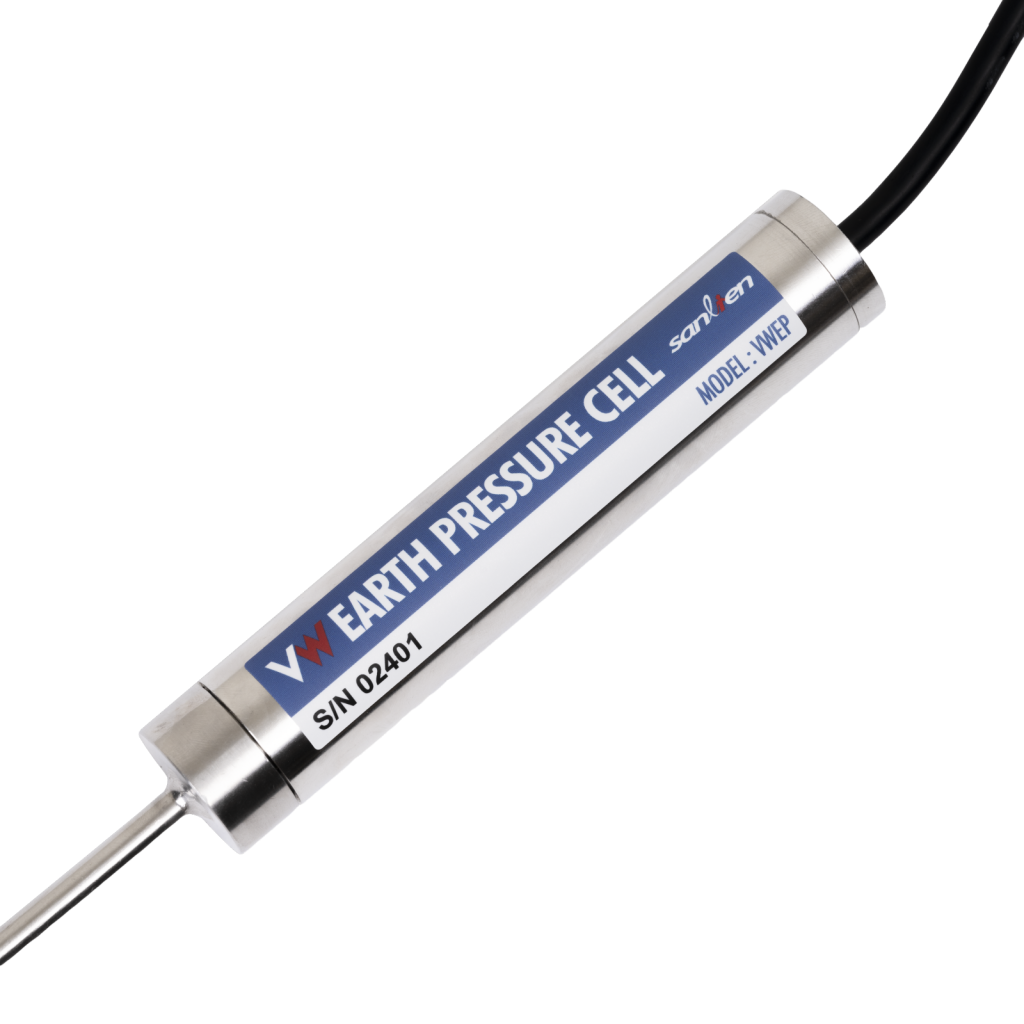

Signal de sortie : fréquence corde vibrante (VW) + thermistor intégré pour la compensation thermique. Connectique : câble gainé, compatible avec toutes les unités de lecture et dataloggers Vibrating Wire (entrées fréquence + thermistor).

Le capteur doit être installé enrobé dans le sol, le remblai ou contre la paroi de manière à assurer un contact uniforme entre les plaques de la cellule et le matériau environnant, garantissant une mesure précise de la pression totale. Une mise en place soignée, sans vides et sans zones de contact rigides ponctuelles, est essentielle pour obtenir des valeurs fiables.

Pour le conditionnement, la lecture et l’acquisition des données, les équipements suivants sont recommandés :

• VWDOT
• VWDOT4
• VWDOT16

Applications

• Mesure de la pression totale dans les remblais et couches de terre compactées
• Surveillance des pressions dans les digues, levées et barrages en remblai
• Suivi des pressions horizontales sur parois moulées, murs berlinois et soutènements
• Mesure des pressions dans les zones d’excavation et les talus stabilisés
• Monitoring des pressions derrière les parois de tunnels et les revêtements béton
• Contrôle des pressions dans les fondations massives, radiers et dalles épaisses
• Mesure des pressions dans les massifs de terre renforcés (clous, géotextiles, géogrilles)
• Surveillance de la pression interstitielle combinée (sol + eau) dans les sols saturés
• Suivi du comportement des remblais sur sols compressibles
• Instrumentation pour essais géotechniques et contrôle des ouvrages en terre

Options et accessoires

• Longueur du câble
• Datalogger connecté

• Diamètre : 230 mm

Options de configuration

• Longueur de câble
• Connecteur spécifique

Module IoT / Sans fil :

• 1 voie VWDOT
• 4 voies VWDOT4
• 16 voies VWDOT16
