Ref: VWdot

Datalogger connecté - 1 entrée corde vibrante - NB-IoT longue portée pour surveillance d'ouvrage

Solution intégrée de télésurveillance de structures, géotechnique, d'ouvrages.
Configuration et installation ultra-rapide, sans programmation
Plage de measure : 450 à 6000 Hz
Précision : +/- 0,01% @3000 Hz
Nombre d'entré : 1
Capacité de stockage : 32GB Micro SD Card
Communication au sein du réseau par réseau faible fréquence, puissance jusqu’à 10km
Transmission des données collectées au serveur distant (ftp, api ou Cloud hébergé)
Stockage des données illimité et accès permanent aux mesures par Internet
Alertes automatiques, export des données au format csv
Sauvegarde locale des données si interruption de réseau
Alimentation des capteurs sur batterie - autonomie en fonction de la fréquence de mesure

3 à 6 semaines

Le système Sanlien est une solution performante et intégrée pour la surveillance automatisée de structures, géotechniques, et d’ouvrages. Il permet de recevoir en temps réel les mesures de capteurs distants, et d'assurer un niveau de sécurité optimal.

Principe de fonctionnement

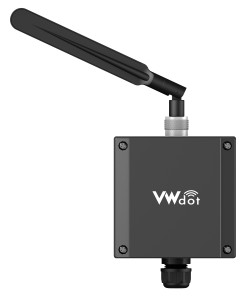

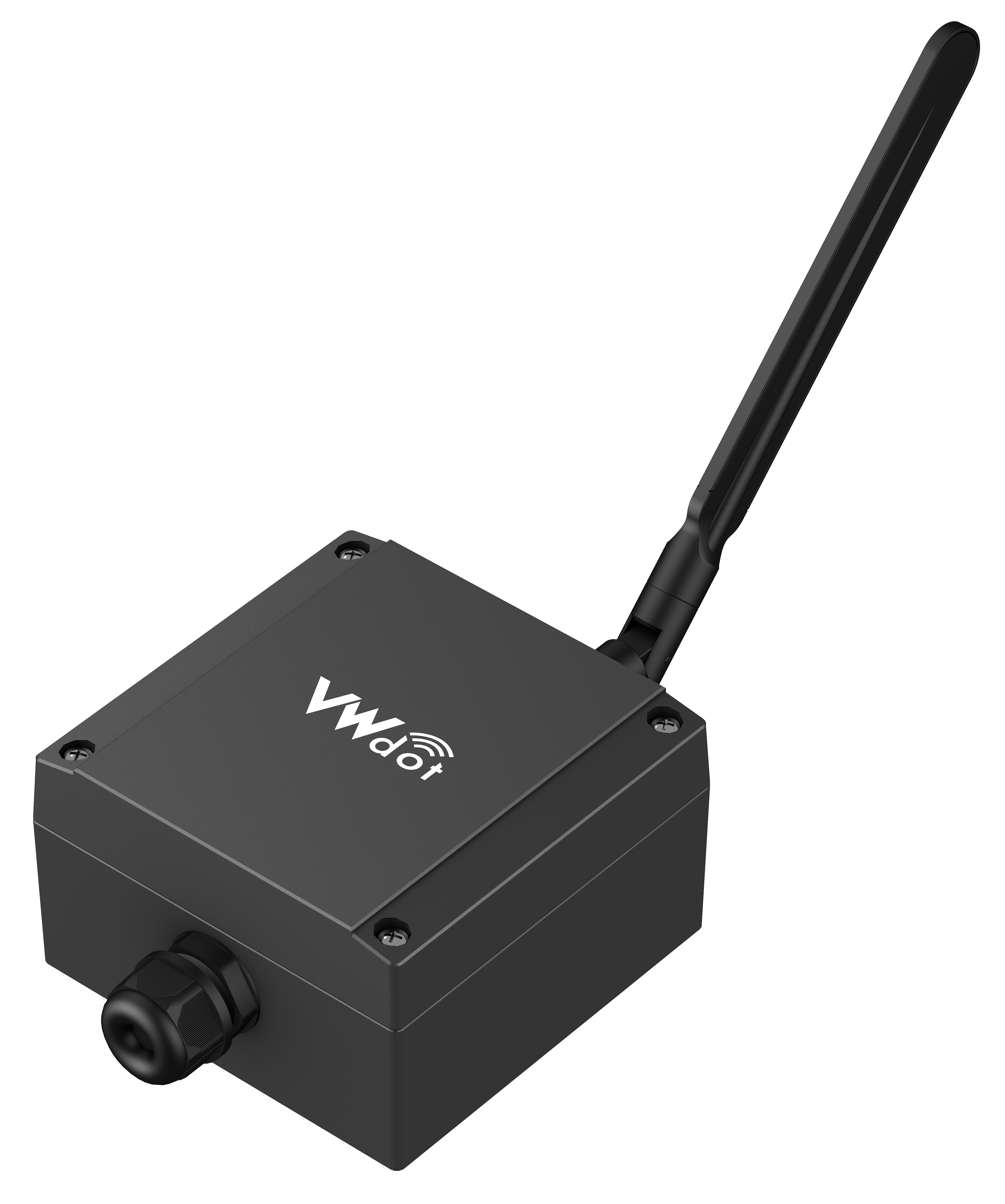

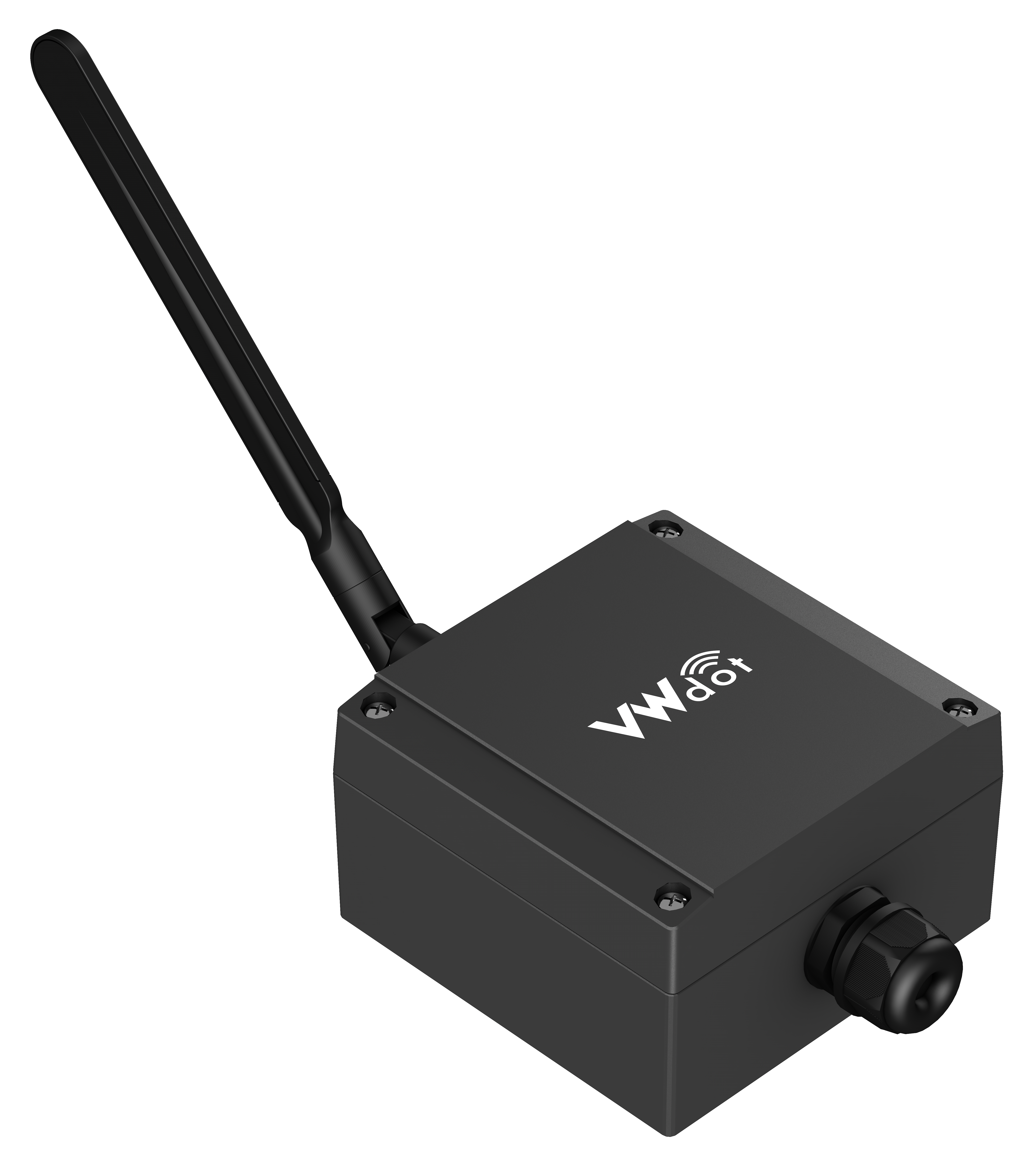

Le VWdot est un enregistreur de données dédié aux capteurs à corde vibrante. Il mesure périodiquement la fréquence de résonance et la température des capteurs connectés, garantissant un suivi précis et continu. Les données enregistrées sur la carte microSD (32 Go) sont transmises automatiquement vers un serveur distant via les réseaux NB-IoT ou LTE-M, en utilisant le protocole MQTT.

La configuration et la gestion de l’appareil s’effectuent depuis un portail web dédié, permettant la visualisation des mesures, le téléchargement des données et la programmation d’alertes ou de notifications.

Transmission des données : RF puis 3G/LAN/WiFi

Le VWdot disposent d’une double connectivité intégrée : NB-IoT et LTE-M, offrant une flexibilité de transmission optimale selon la couverture réseau disponible. Les données mesurées sont automatiquement envoyées vers un serveur distant via le protocole MQTT, garantissant une communication sécurisée, stable et économe en énergie.

En parallèle, chaque enregistrement est sauvegardé localement sur carte microSD (32 Go), assurant la redondance complète des données même en cas d’interruption de réseau. Cette architecture hybride : stockage local + transmission sans fil LTE-M / NB-IoT, permet un suivi en temps réel et une intégration fluide au sein des plateformes de monitoring structurel et géotechnique.

Compatible avec tous les capteurs corde vibrante

Les dataloggers connectés prennent en charge l'alimentation, le conditionnement et la lecture périodique des signaux de mesure des capteurs utilisés pour la surveillance d'infrastructures :
